温控加热器电路接线设计

[复制链接]
发表于 2020-8-15 02:04:09 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
产品

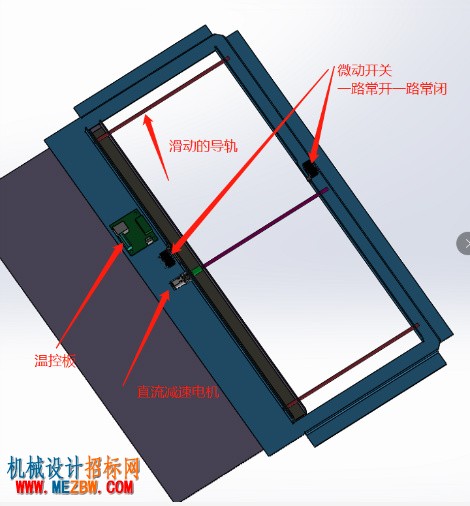

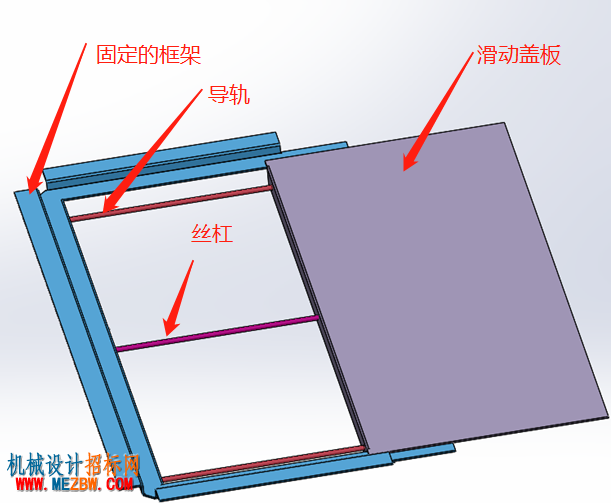

盖板结构:
功能描述:
温控板采购现成产品,12V电压,
当温度达到设定的上限温度,比如35度时,温控板上的继电器吸合,电机正转,通过丝杠把盖子拉开
盖子拉到后面,顶到一路常开一路常闭的微动开关,电机停止转动
当温度降到设定的下限温度后,温控板上的继电器断开,电机反转,通过丝杠把盖子关闭,当到闭到前死点,顶到前面顶到一路常开一路常闭的微动开关,电机停止转动。

当温度又上升到设备的上限温度后,温控板上的继电器吸合,电机正转,通过丝杠把盖子拉开
如此循环。。。。。。。。

如有需要,可以增加一些底成本的原件,比如中间继电器之类的。不用啥PLC,单片机开发之类的东西。

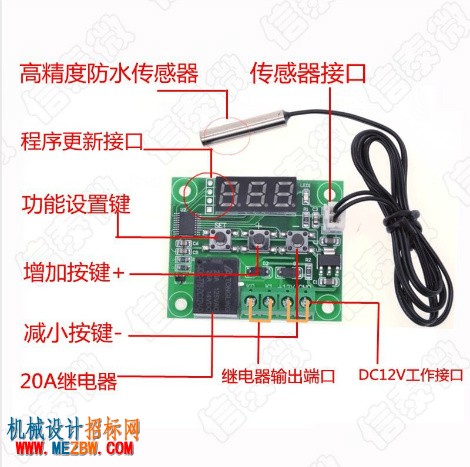

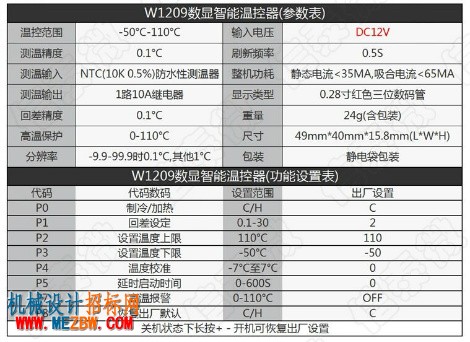

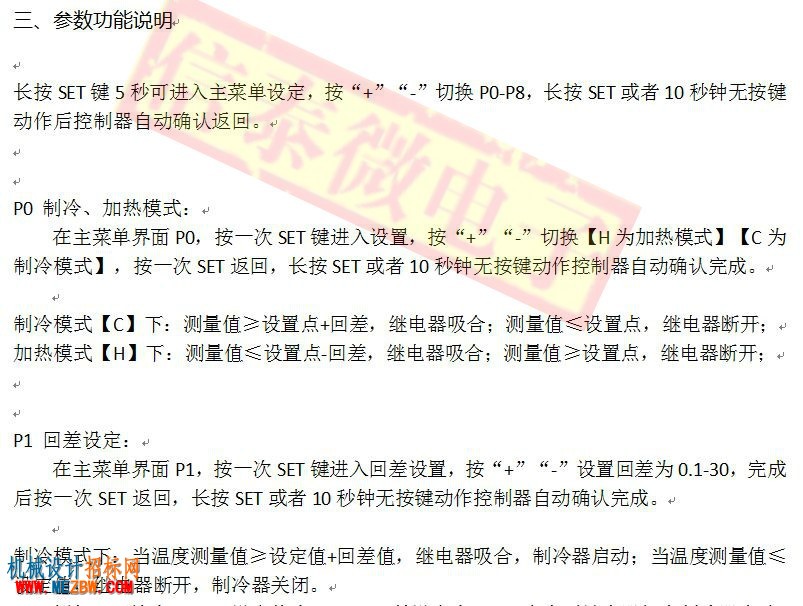

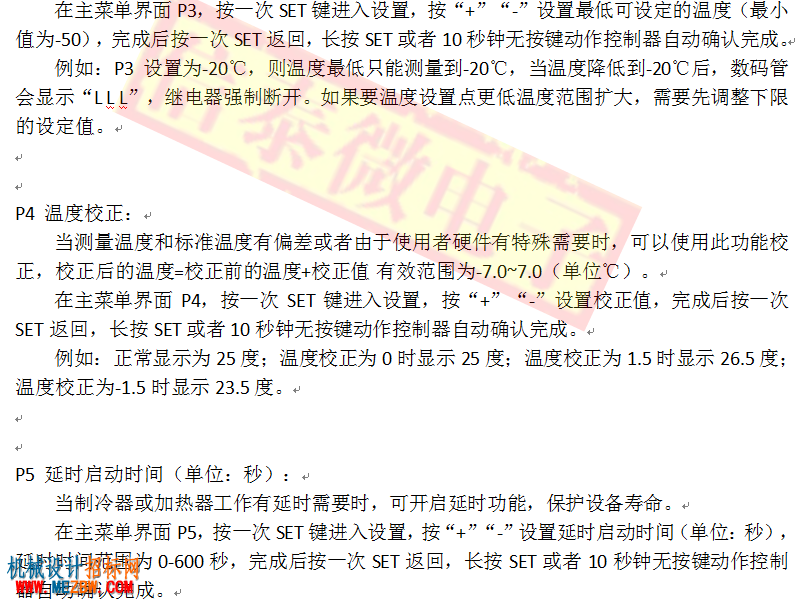

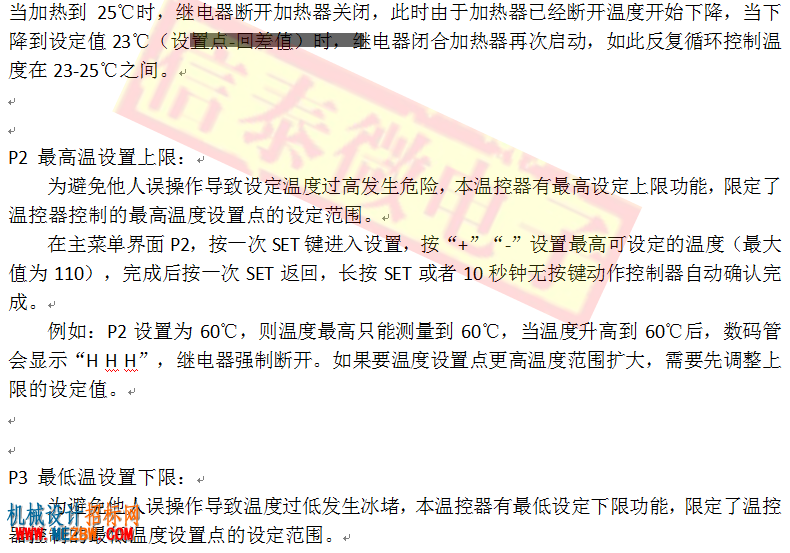

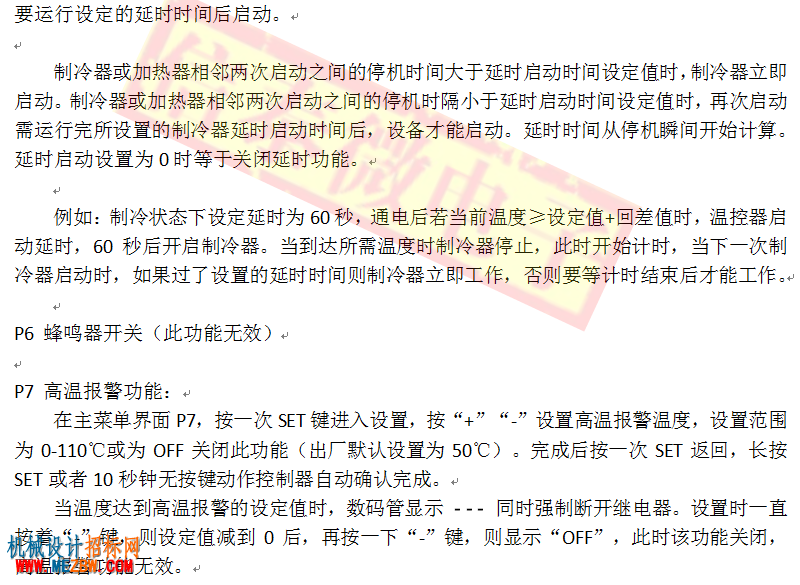

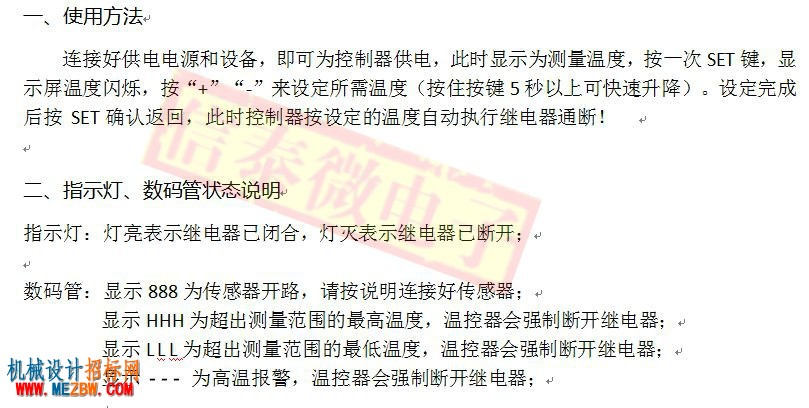

温控板资料:
020146e48d2vfv359j3f8j.jpg 020147avuvtzvrvovkvvrq.jpg
