[设计] 一款异型管得冲压工装

发表于 2014-11-24 21:25:20 | 显示全部楼层 |阅读模式
1000佣金
动作原理:工作人员单手拿两根铜管同时放进喇叭口放料槽内,通过放料槽中间的尖形挡块将放进料槽中的两个铜管自动分到左右料槽中,铜管放到料槽后,工作人员需要将铜管推到料槽底部,此时安装在料槽底部的感应开关感应到铜管到位,给安装在料槽中间的压紧气缸发出动作指令,压紧气缸会由上往下快速的将两根铜管压紧在料槽中,压紧气缸到位后会给冲压气缸动作指令,冲压气缸会缓慢的由上往下冲压铜管,冲压气缸完成冲压后快速退回,退回到位后冲压气缸会给压紧气缸动作指令,此时压紧气缸退回,铜管会因自身头部的重量自动在料槽中掉落到输送带上,整个冲压流程完毕,自放进铜管至铜管掉出用时3-4秒钟。
设计细节:1、放料口设计成喇叭口,方便工作人员放入铜管(如图);
2、料槽中间的尖形挡块为防止划伤手部,特设计成圆弧形;
          3、料槽底部的半径会稍大于铜管半径;
          4、料槽底部会设计成错位可调基准点(如图),冲压模具会设计成错位可调模具;
          5、料槽底部设计装有可调定位螺丝,用于调节铜管冲压的位置;
          6、料槽下部会根据实验需要设计两个弹性销,防止铜管冲压时弯曲变形;
          7、两个料槽底部分别装有感应开关,串联使用,都感应到信号后再发出指令;
          8、料槽前部会各装一个与铜管外径相同的有一定厚度的挡片,一是防止铜管插入时将弹簧带入,二是防止工作人员手指进入料槽;
          9、本机械设计一个启动按钮、一个急停按钮、一个电源指示灯;



最佳答案

查看完整内容

这我们1200,给设计完了,没说要做,只是设计
发表于 2016-9-25 15:31:48 | 显示全部楼层
简单的东西   我帮你做  769726028  我QQ  详谈


回复

使用道具 举报

发表于 2016-9-12 09:42:41 | 显示全部楼层
回复

使用道具 举报

 楼主| 发表于 2014-11-24 21:26:19 | 显示全部楼层

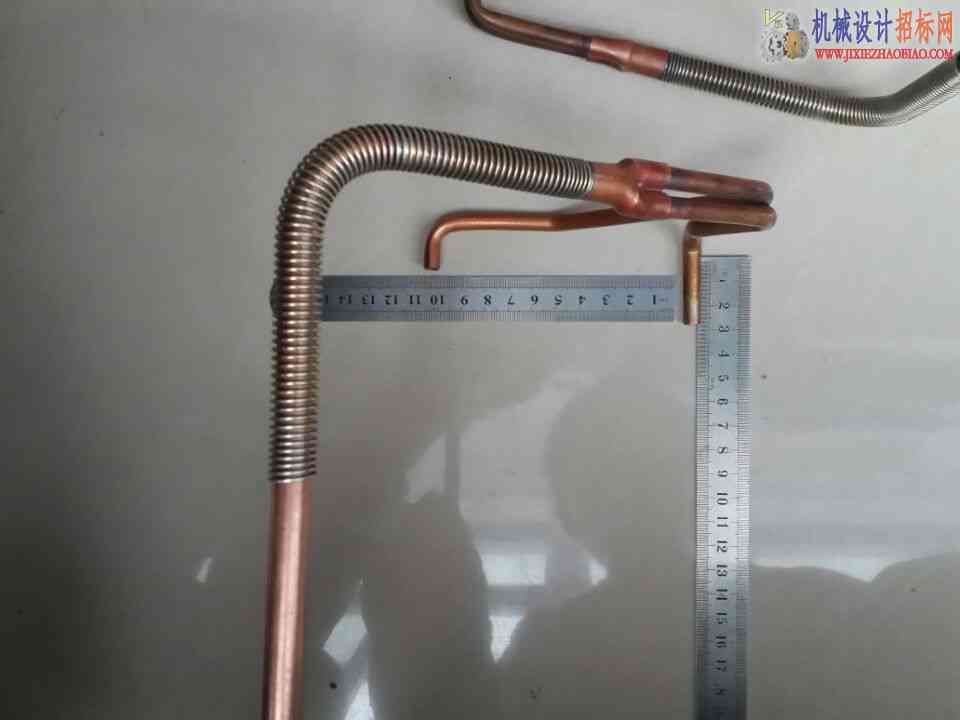

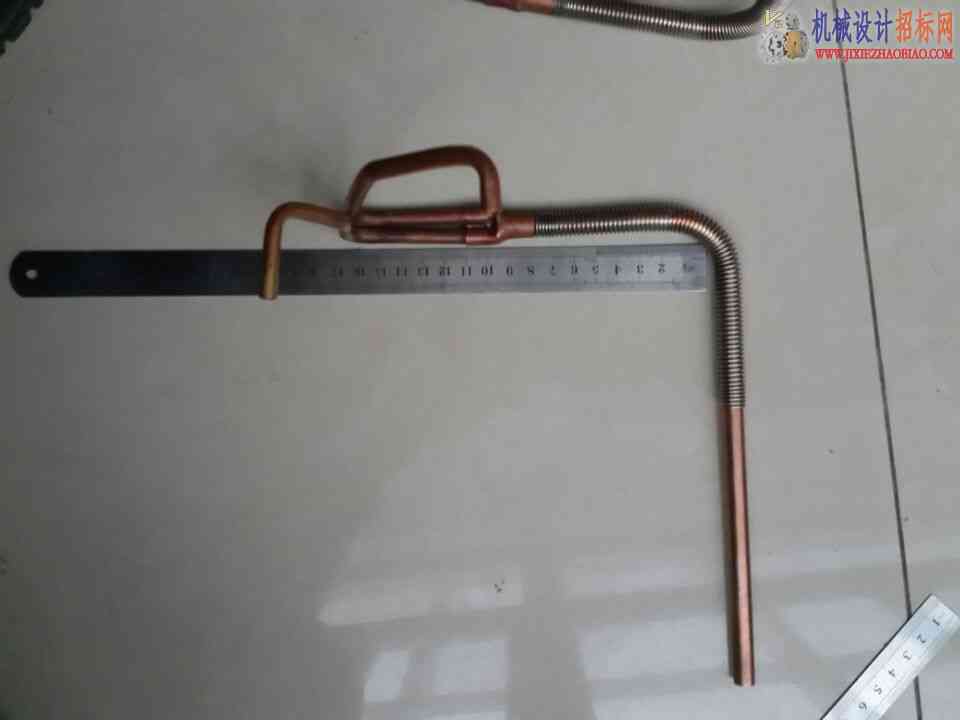

1.铜管压成椭圆形弹簧滑不出即可,设计的模具不可将铜管压出明显伤痕;
2.设计的机械一定要方便工作人员放料,根据视频中工作人员间隔时间,保证冲压不影响下一个环节;
3.本机械是装在输送皮带线上,要有可调角度的底座,保证冲压后的铜管能自动掉落到输送带上,输送带宽度50CM;
4.设计的模具要可调节冲压铜管的位置,在机械的背面要有调节模具的孔;
5.设计的模具要保证冲压铜管的过程中铜管不能弯曲变形;
6.冲压铜管时不能压到弹簧;
7.机械需要装有电源指示灯、启动按钮、急停开关、警示灯;
8.模具设计的模具头和料槽要能独立分开,以便后期更换模具用;
9.机械产品使用亚德客正品,不得使用温州产的高仿次品;

回复

使用道具 举报

发表于 2014-11-24 21:25:21 | 显示全部楼层

这我们1200,给设计完了,没说要做,只是设计
