提示：本软件系统中，浅黄色背景，鼠标悬停，有提示说明。
我们已尽量使用我们设计易于理解的方式做了提示说明，请注意看提示。
我们的提示，是基于开发经验，基于设计人员的测试，不是程序员复制粘贴来程式化的套话、废话，请仔细阅读。
本系统的上手方式，分为新建项目和旧项目导入。
新建项目

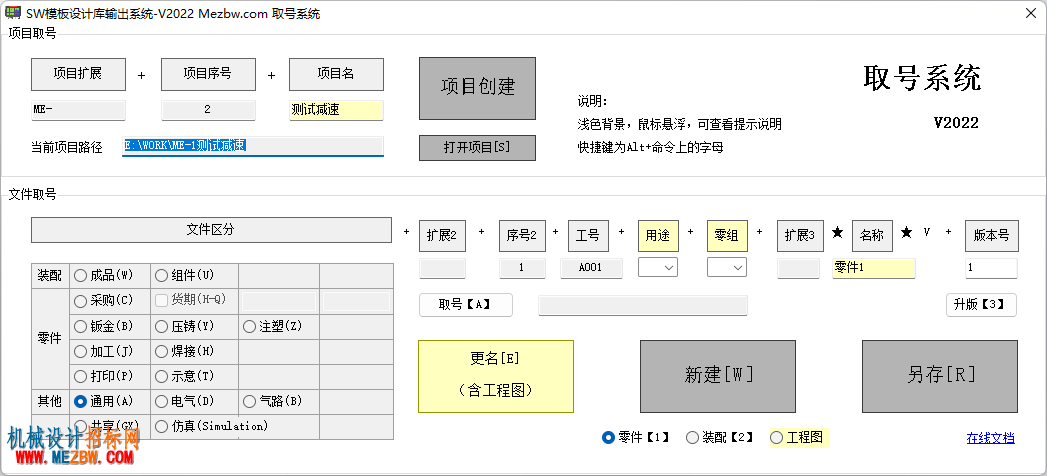

1，取号系统-创建项目
2，取号系统-新建零件（提示，我们会在SW中，给取号系统设置快捷键Alt+A，取号启动后，也包括若干快捷键，如升版为Alt+3）

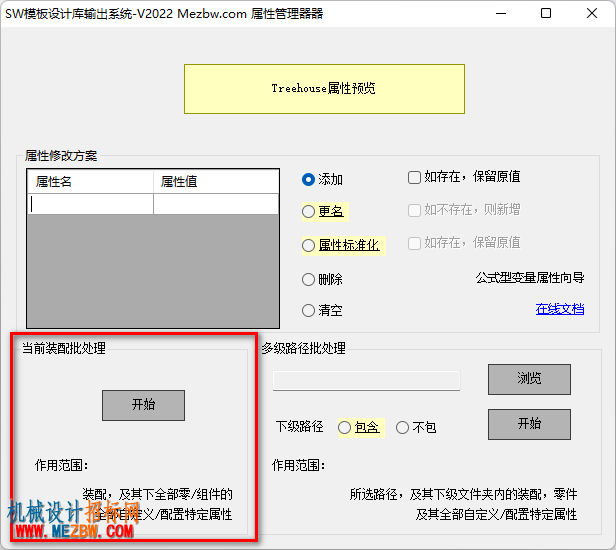

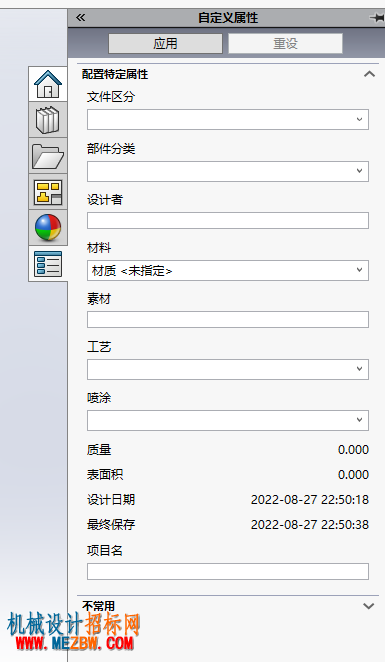

3，零件下，标签管理器添加属性，或者在装配下，属性管理器，批量添加属性，比如“部件分类”，批量添加字段值为“零件”

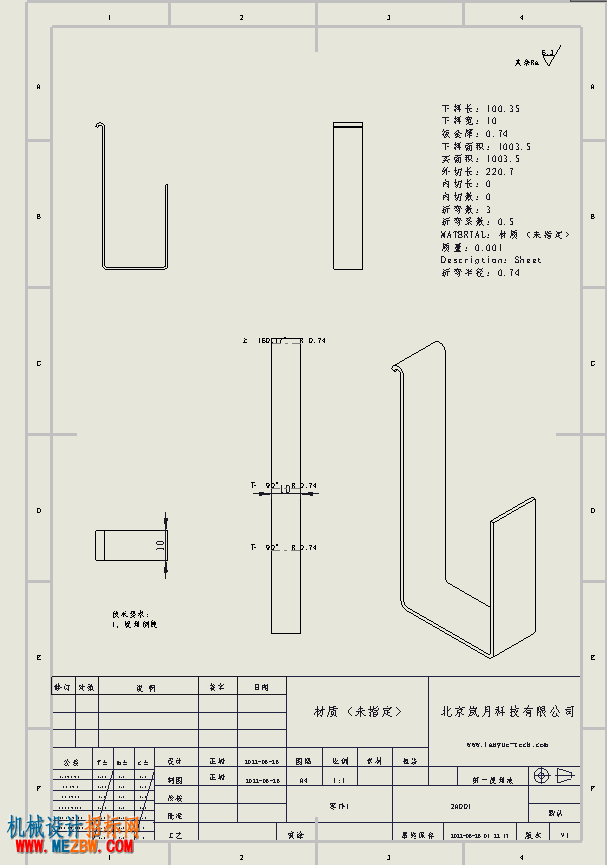

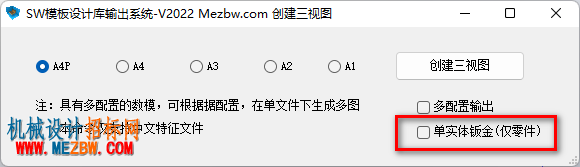

4，创建三视图（这里注意钣金件，有个直接输出展开，及钣金属性的专用命令）
5，导出工程图
你可以在工程图下导出工程图，也可以将所有工程图建完，从装配下批量导出工程图，输出位置为1.CAD/Prod
6，保存STEP，从零件或装配下，导出的STEP都是单文件的，如果想对文件夹下的零件，装配，批量导出STEP，使用外挂系统
输出位置为1.CAD/Prod

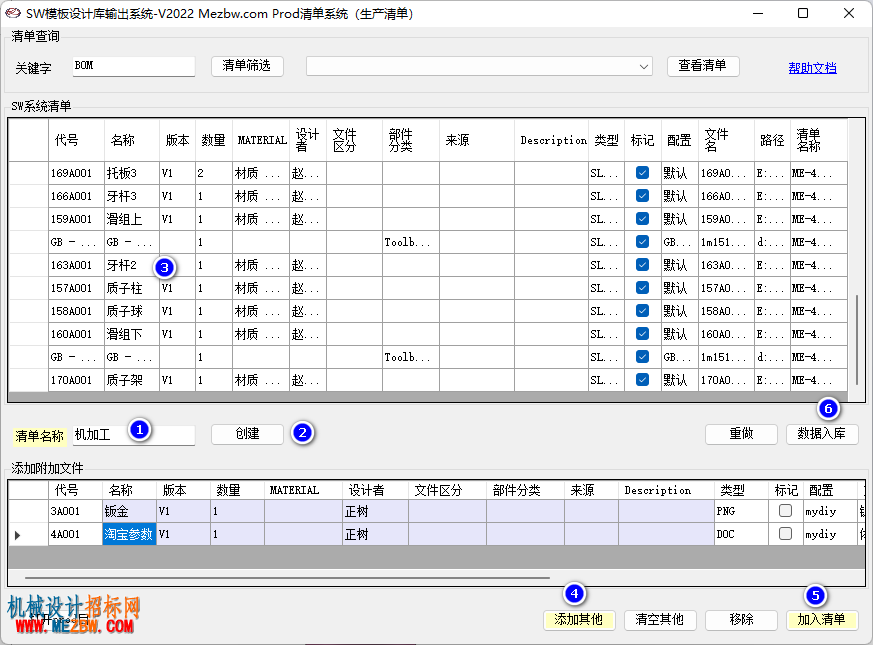

7，Prod系统，从装配下启动，创建BOM
7-1，输入你要创建的BOM名称，比如机加工
7-2，创建
7-3，牙杆是个标准件，采购获得，所以这牙杆右键删除
7-4，添加其他，比如你有牙杆的参数图片，或者某个word文档，或者其他任何你想要增加的pdf，样本手册，mp4，都可以添加
注意，青色字段，可以双击修改
7-5，加入清单，会将“附件文件”，追加到SW系统清单，并拷贝所有文件到1.CAD/Prod
7-6，数据入库，这张机加工BOM清单将加入数据库
7-7，刚创建了机加工BOM，还可以创建采购BOM，注塑BOM

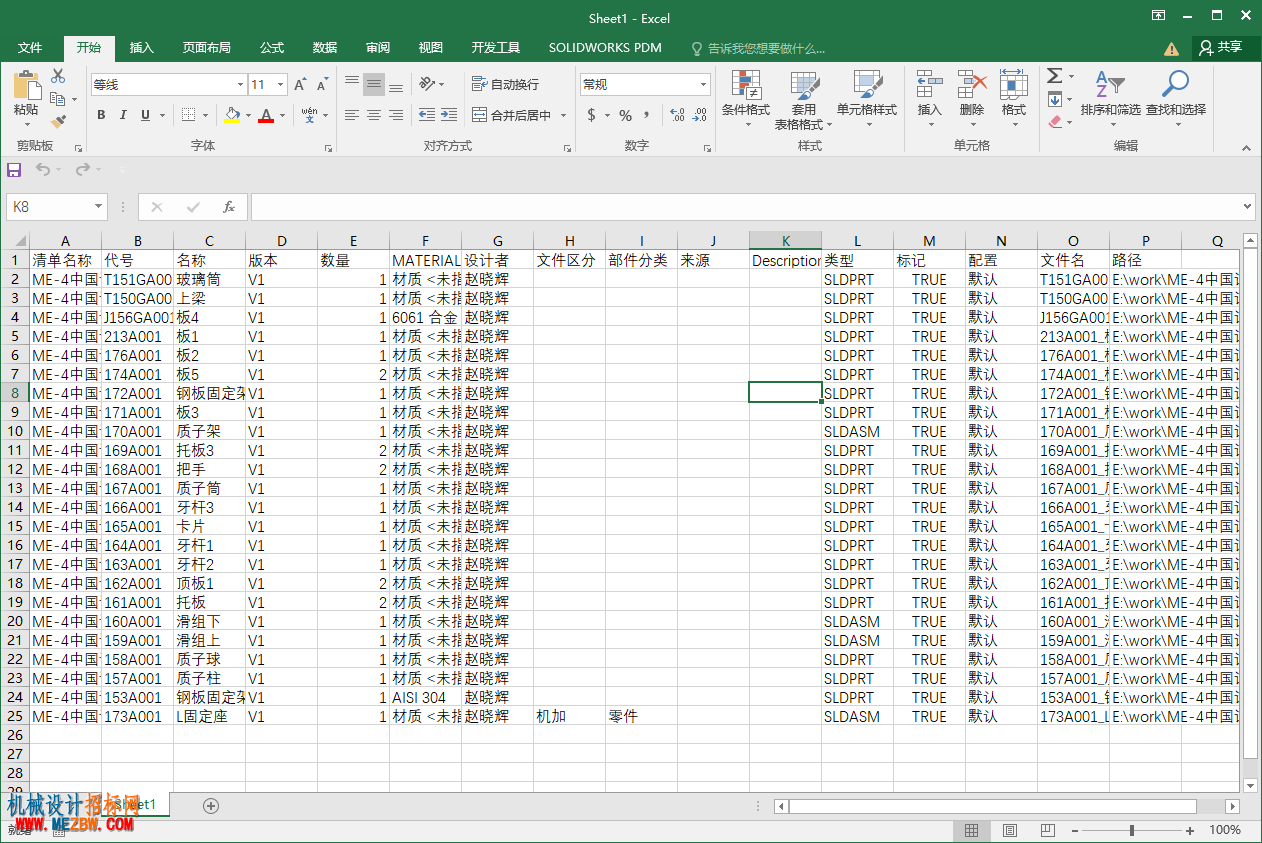

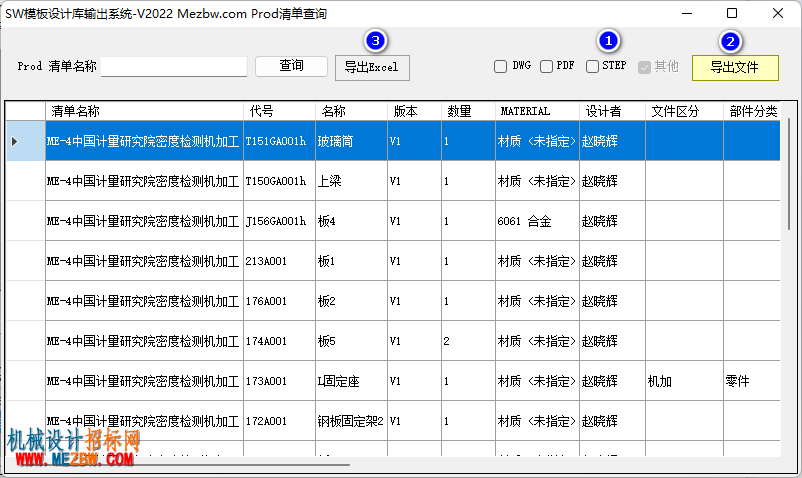

7-8，清单查询，可以筛查已建立的BOM，并导出对应的DWG和PDF，STP，及其他图片，word，Mp4等，或将清单导出Excel

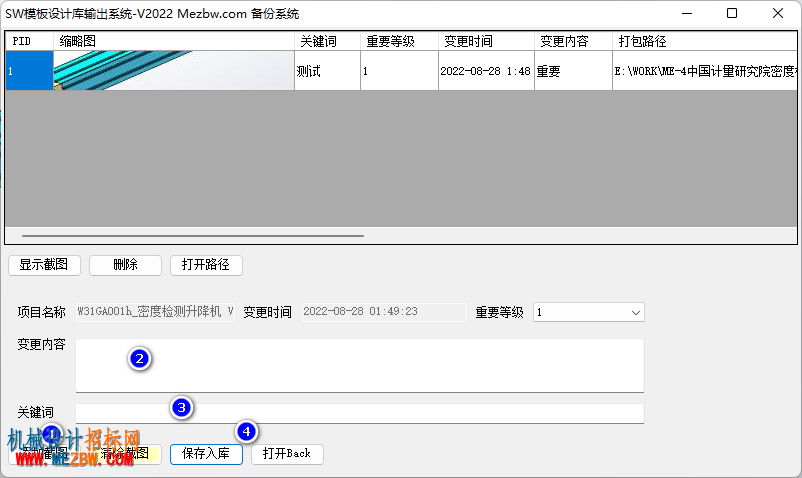

8，备份系统的备份路径为1.CAD/Back
这里注意关键字，不光是一个数据字段，同时，也是备份文件夹的名称元素
旧项目导入：
1，打开项目装配（或零件）

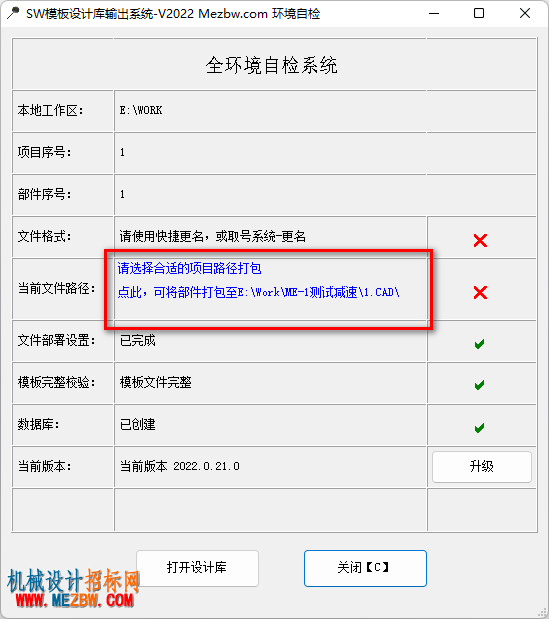

2，环境自检
3，本系统初始化设置中，已建立了一个项目，在环境自检中，可以打包进入
打包内容，包括装配，零件，工程图，外观，背景。4，快捷更名（将更名装配、零件，工程图）
5，图名版分离（可选择保留属性值，还是格式化属性）
6，属性管理器
你的工程图使用的链接属性字段，大概率与本系统不完全相符，请修改、增、删相应属性名，属性值
7，工程图导出（可在装配下，直接运行）
8，Prod系统，创建需要的BOM
|
