[教程] 《Solidworks正树问答500+》图说什么叫自顶向下设计

[复制链接]
发表于 2015-5-9 02:23:38 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
分为很多种,
1,最常用的

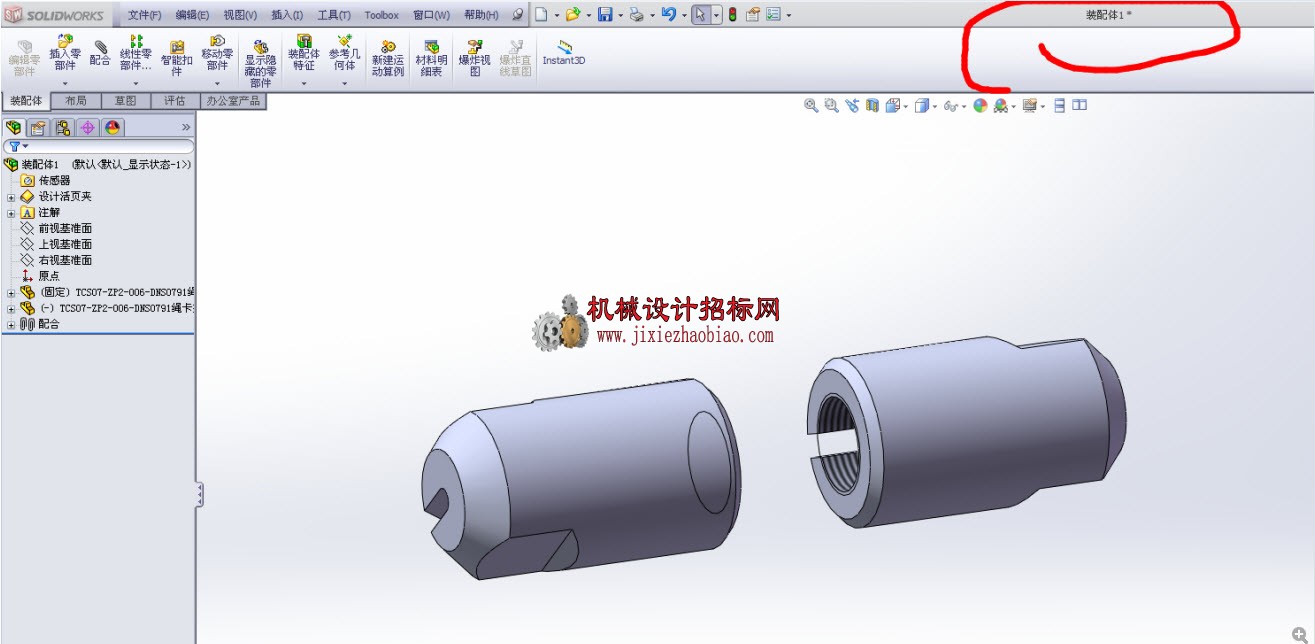

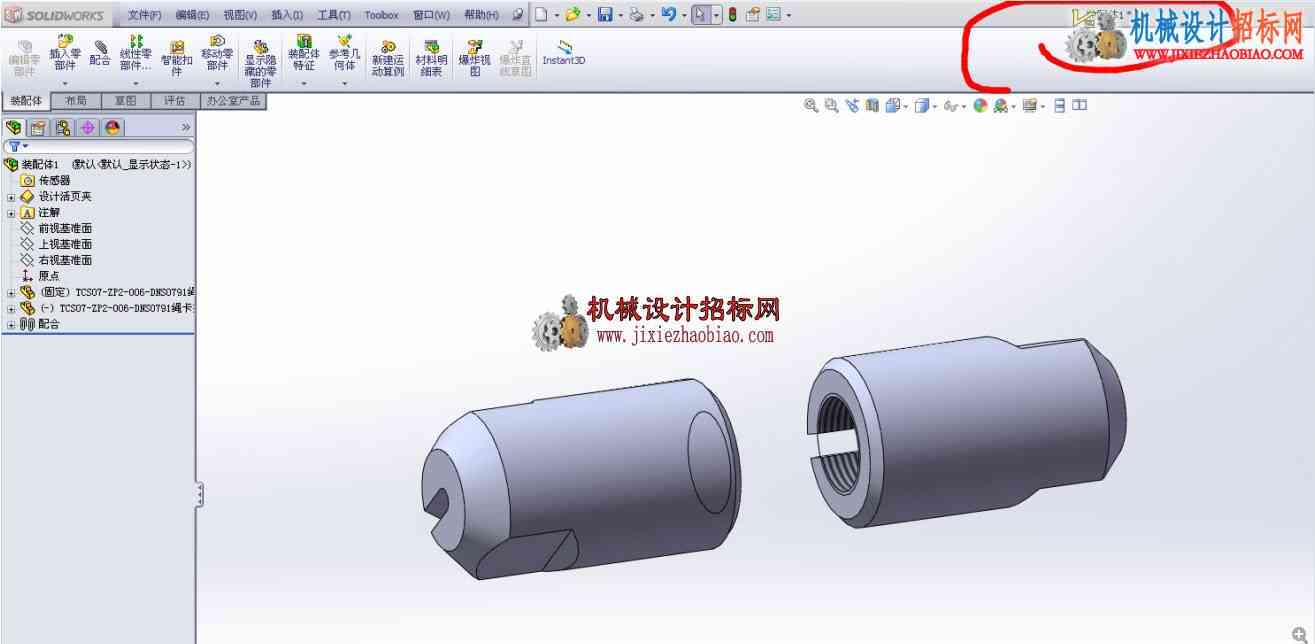

这是随手拽两个零件哈,同心配合(只有同心配合)

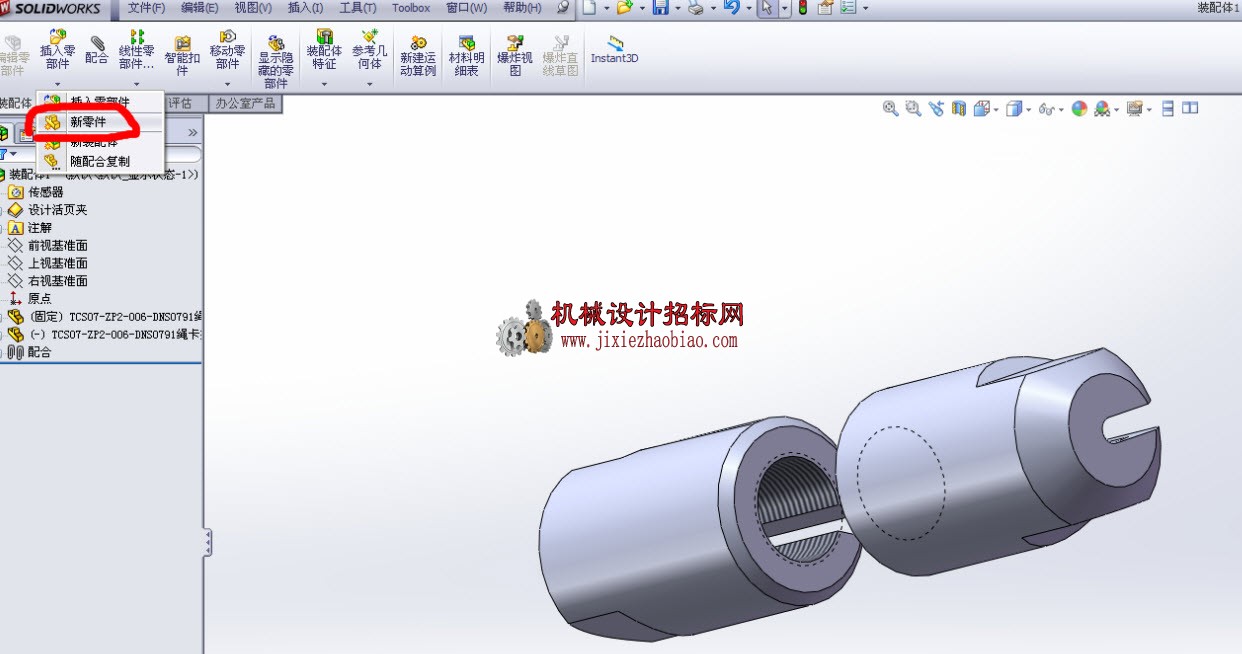

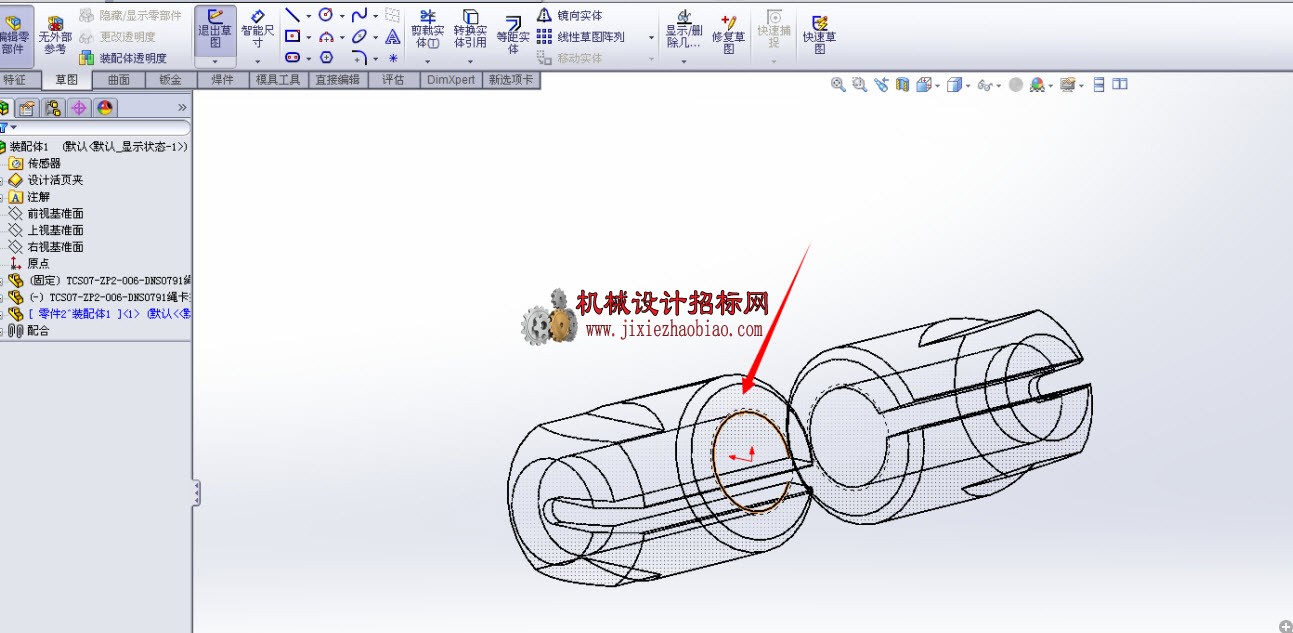

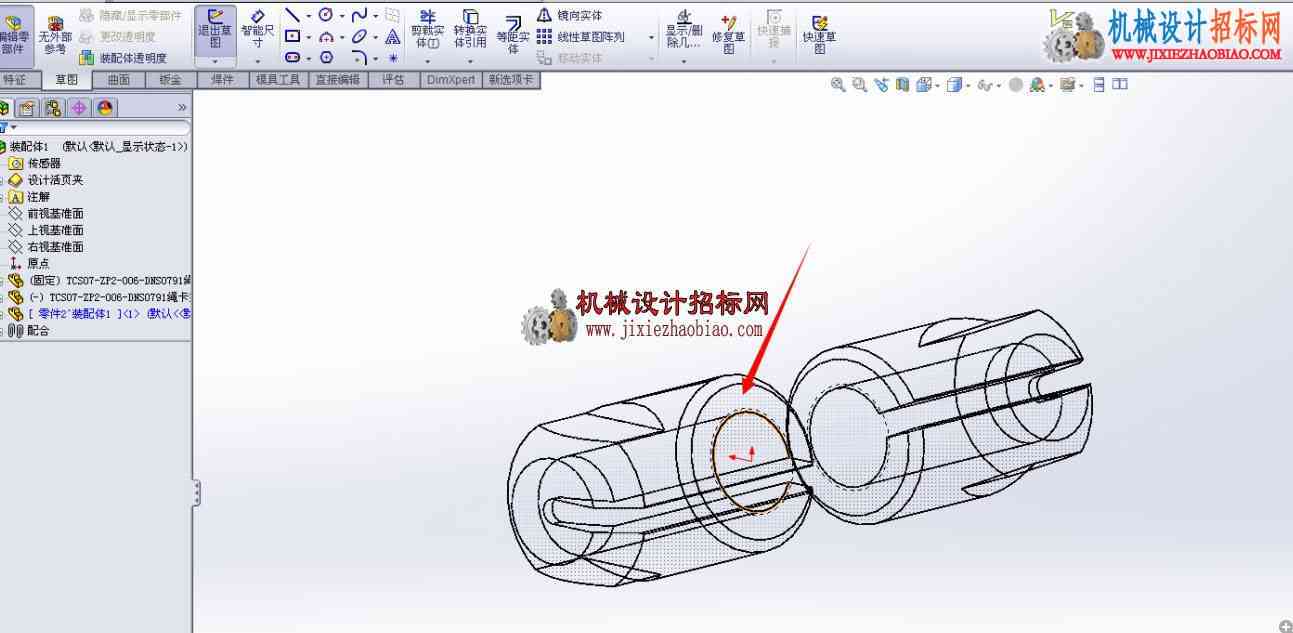

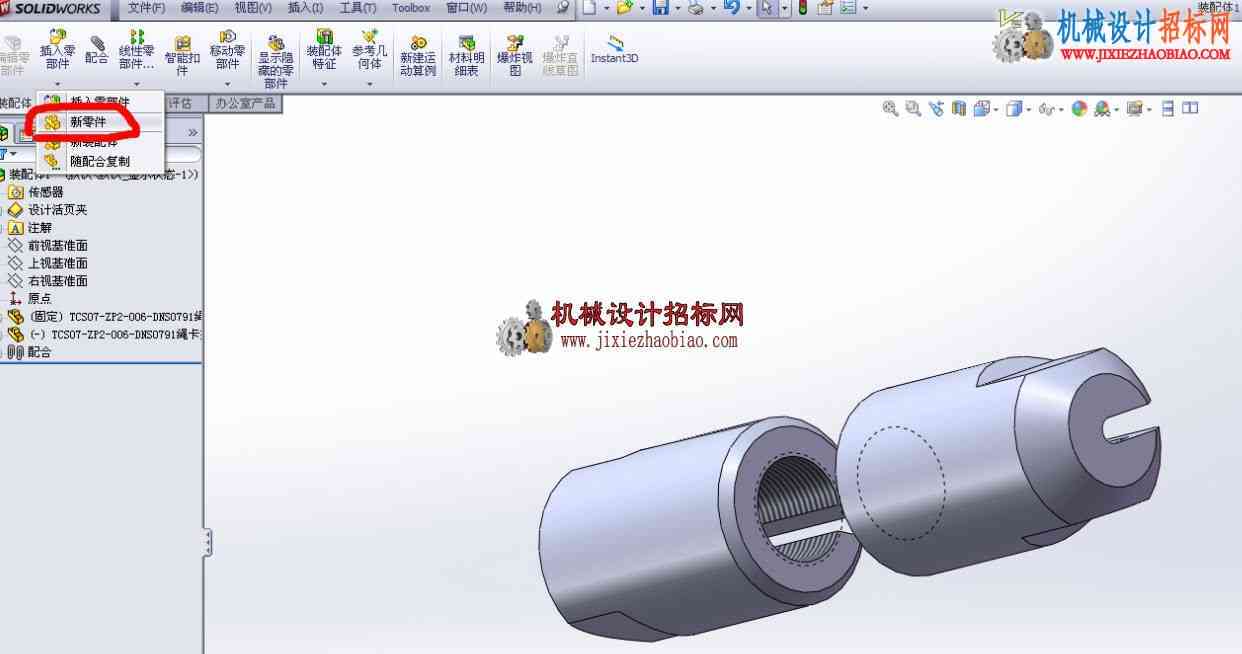

插入新零件后,我点了这个面

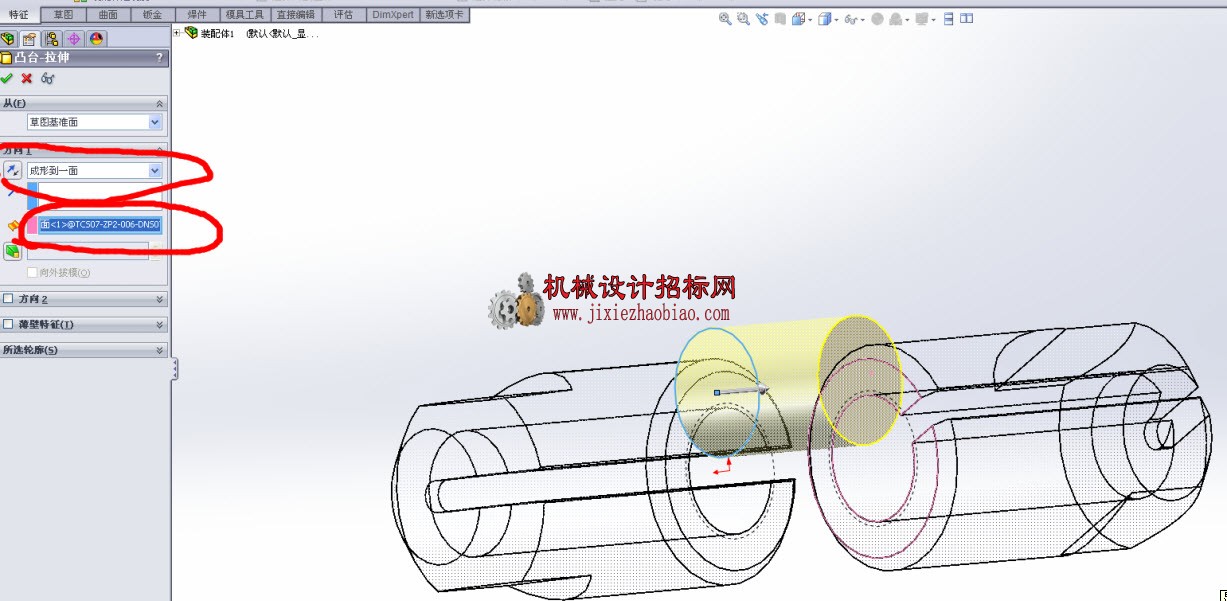

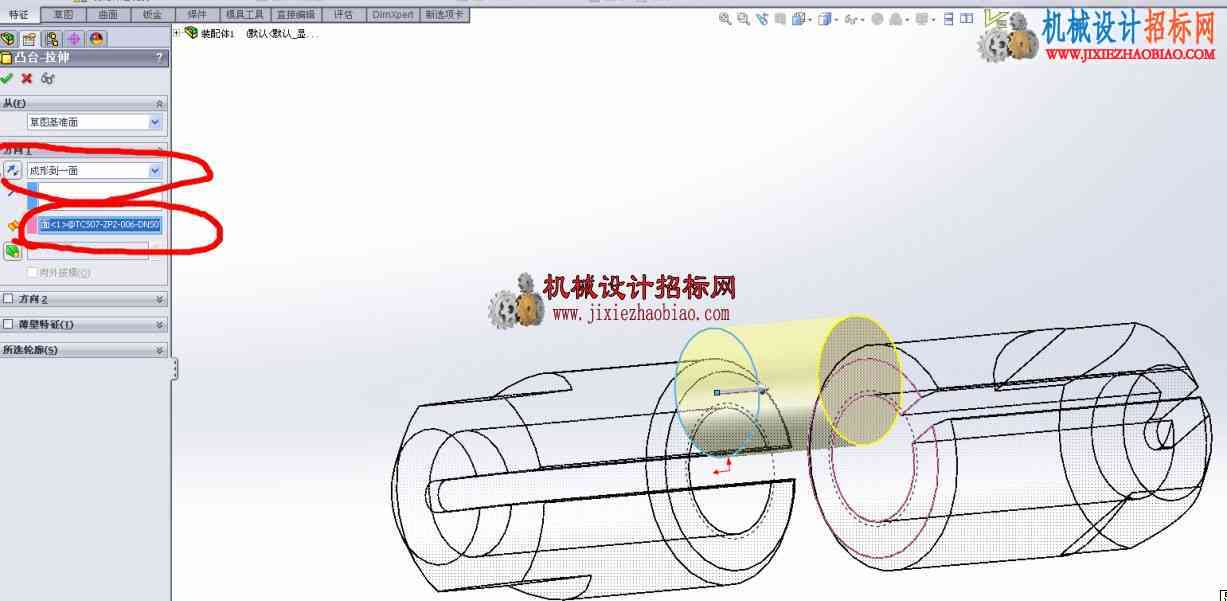

画了个圆,成型到另一个零件的底面

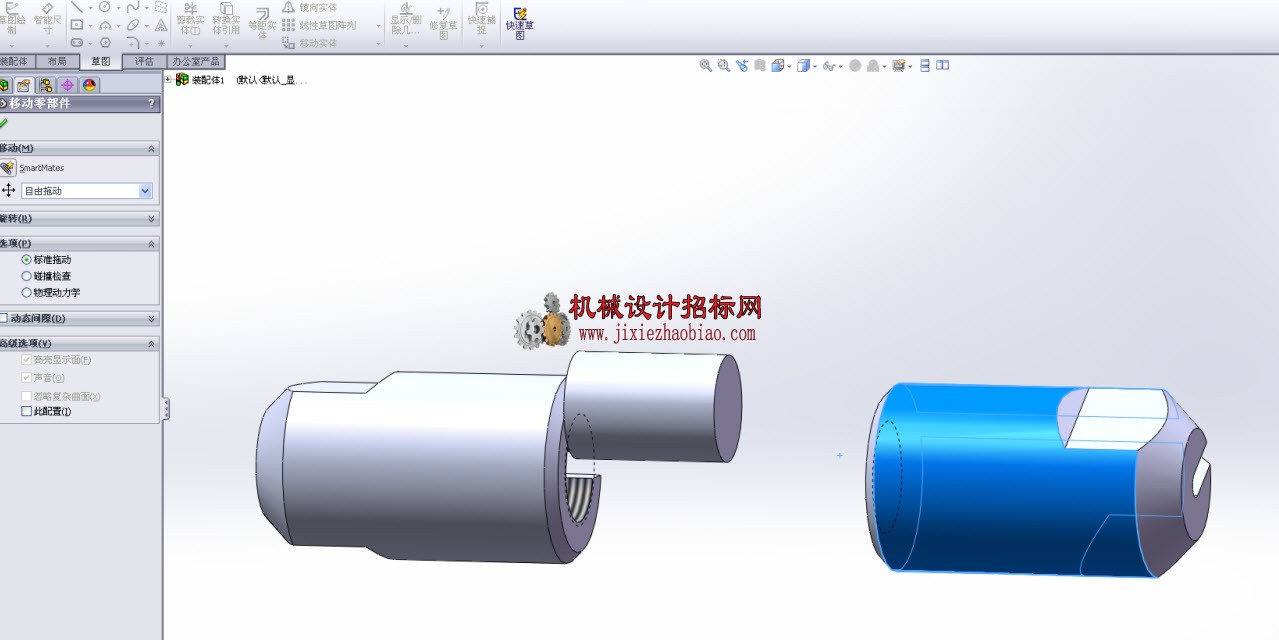

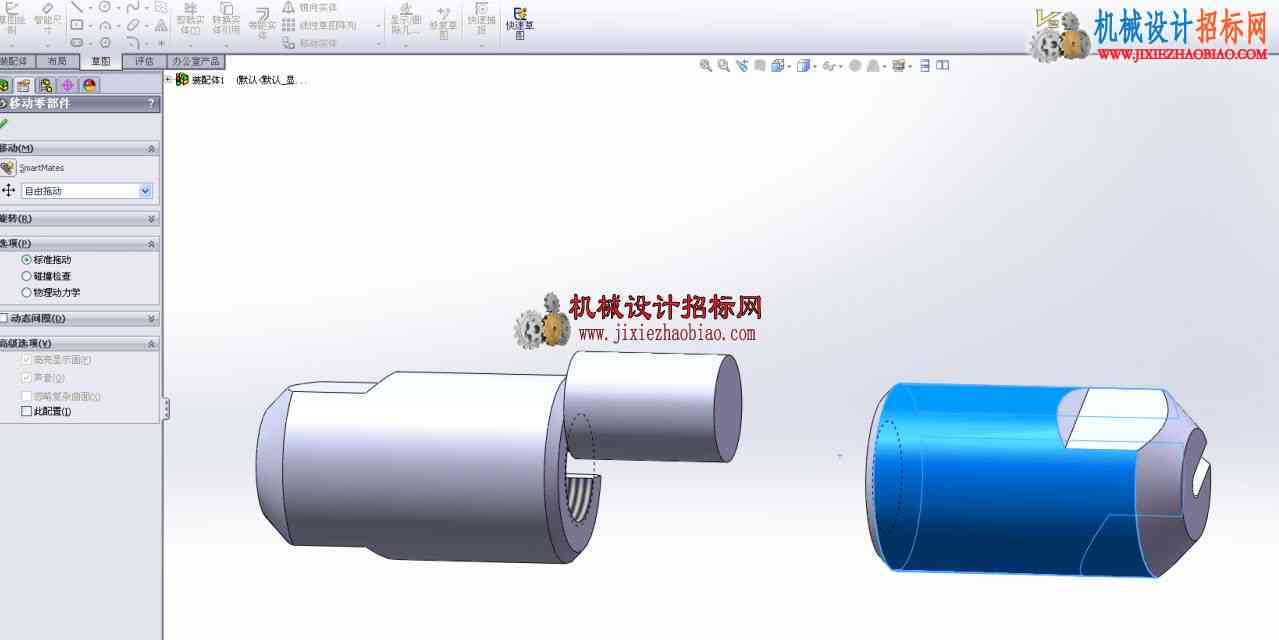

拖动一下右面的零件

ctrl+Q

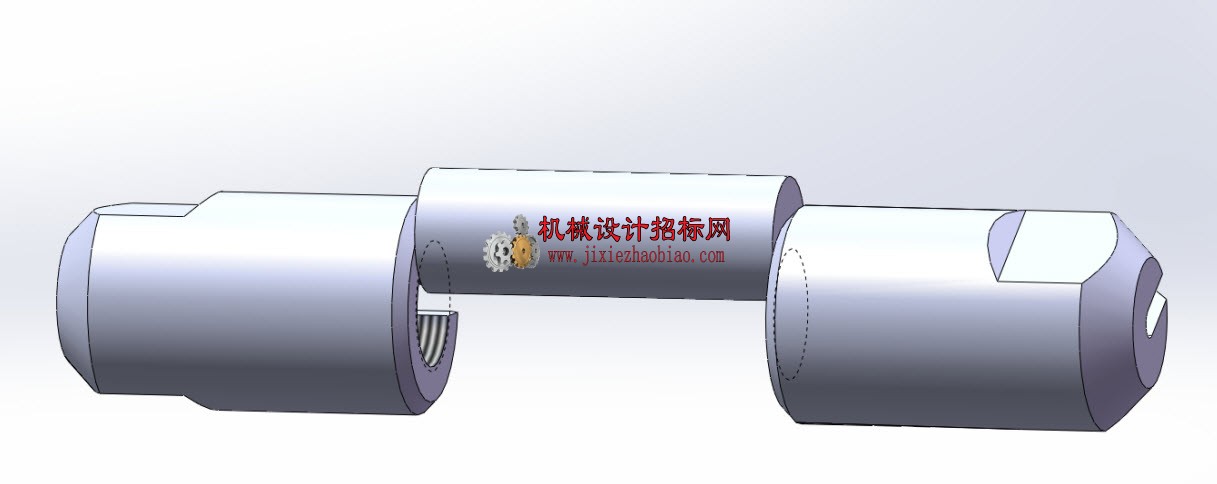

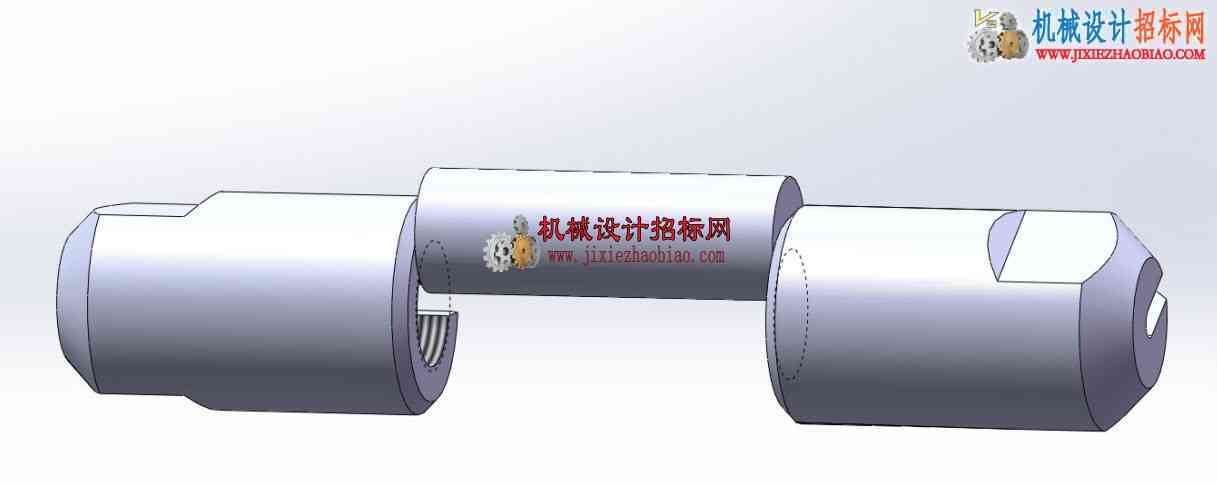

中间这个圆柱,有两个依赖,一个是左边圆柱的底面,一个是右边圆柱的底面。
所说的从顶向下,就是某零件要有依赖于上层改变的参数(在这个例子里,这个参数就是两个圆柱底面之间的距离),装配里做零件,如果你不把零件定位在左边圆柱上,自成一体,那没什么用处

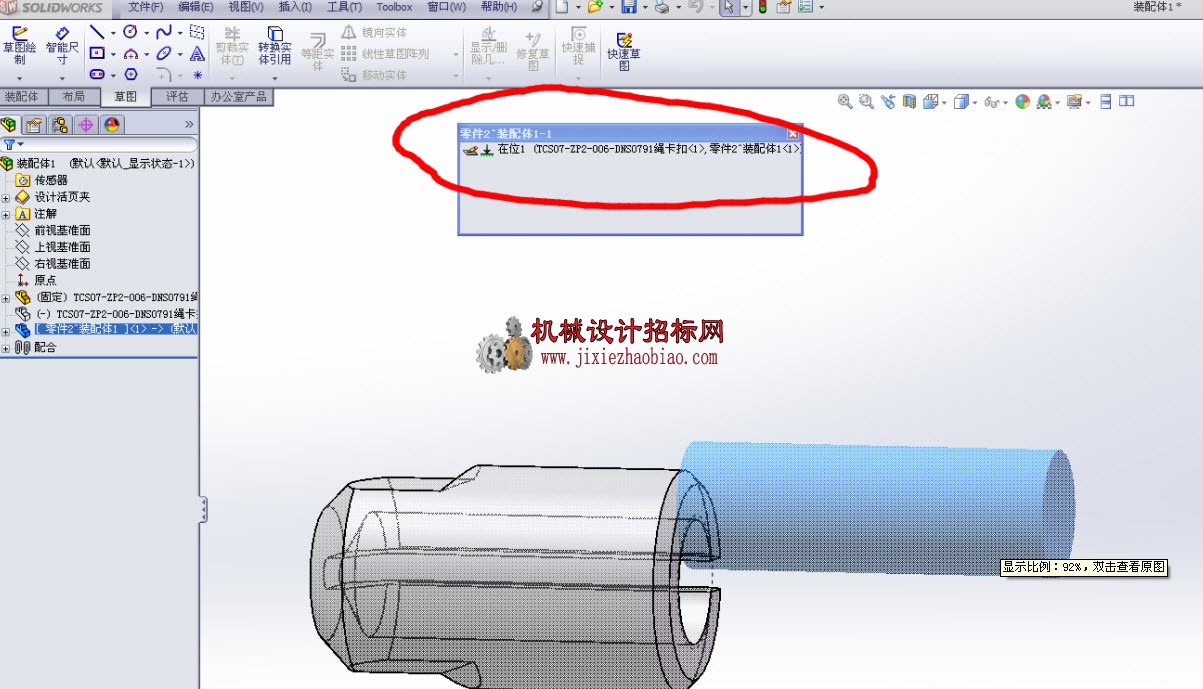

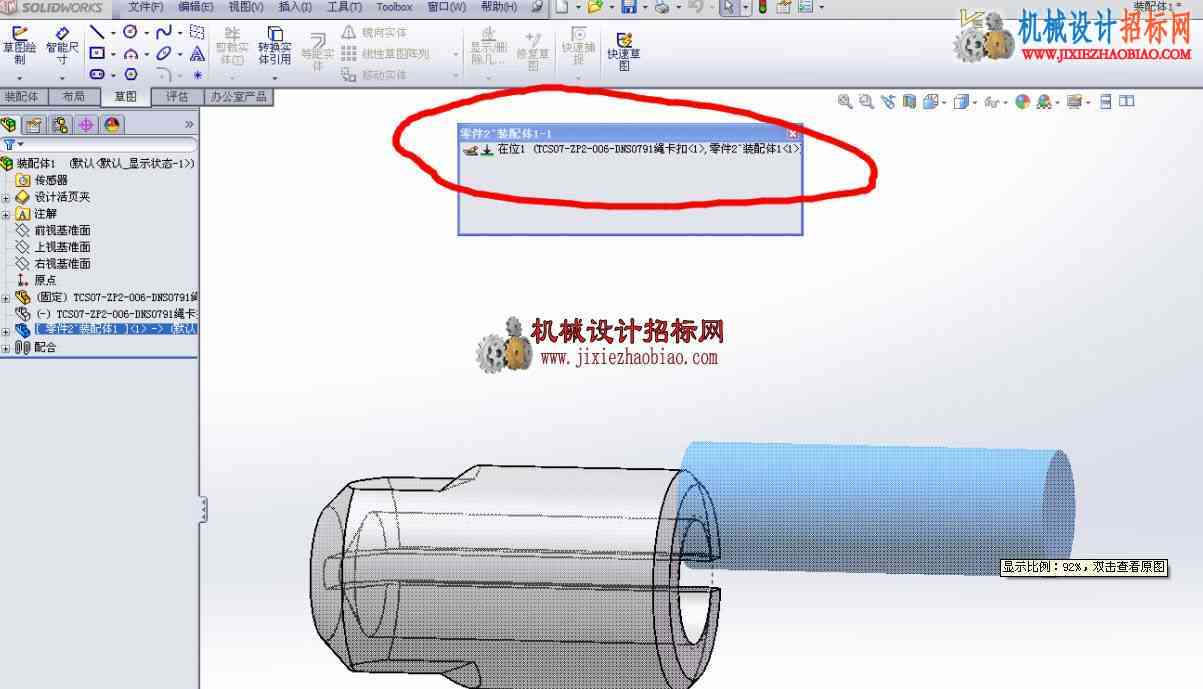

查看配合,新圆柱有个“在位配合”,这就是一个依赖关系

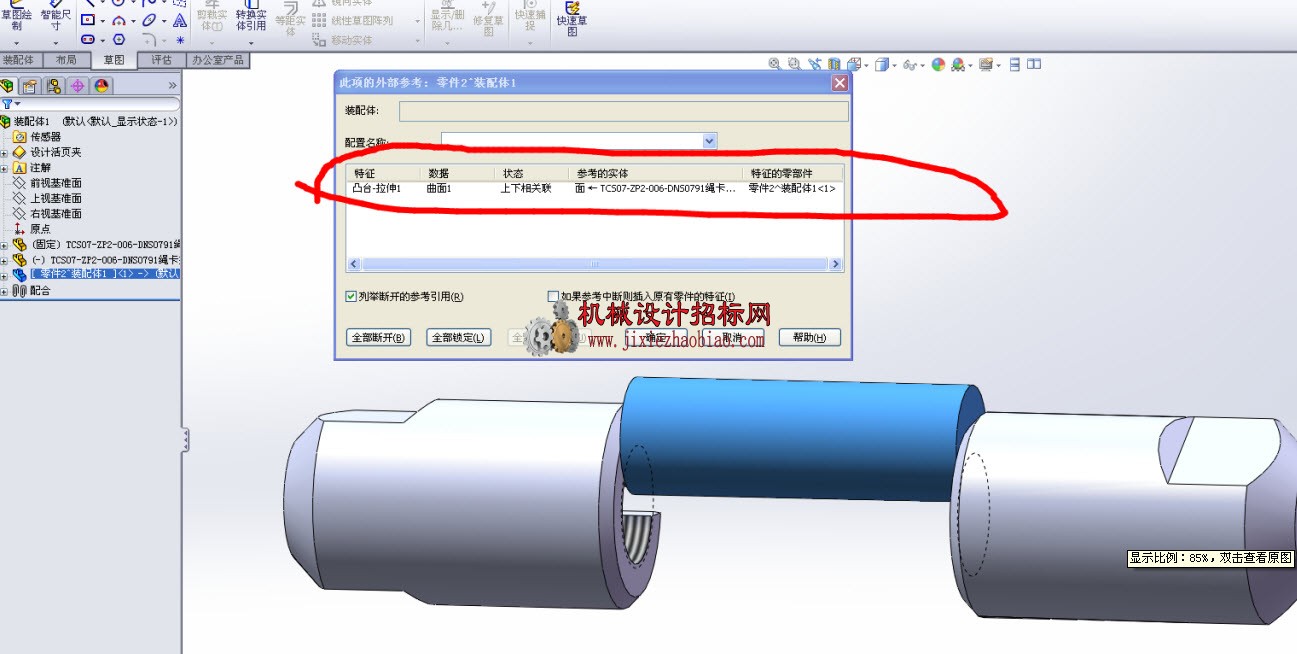

列举外部参考,有个拉伸,成型到面,这是另一个依赖关系,这是我最常用的从上到下。

第二个从上到下,是布局草图
装配中,做个草图,同样新建零件(不是插入零件),零件的建立,依据标准是布局草图的各个边线
通过第一个从上到下,估计第二个,一听就懂了

第三个从上到下,是曲面,这个就很复杂,而且是不得不用从上到下的设计

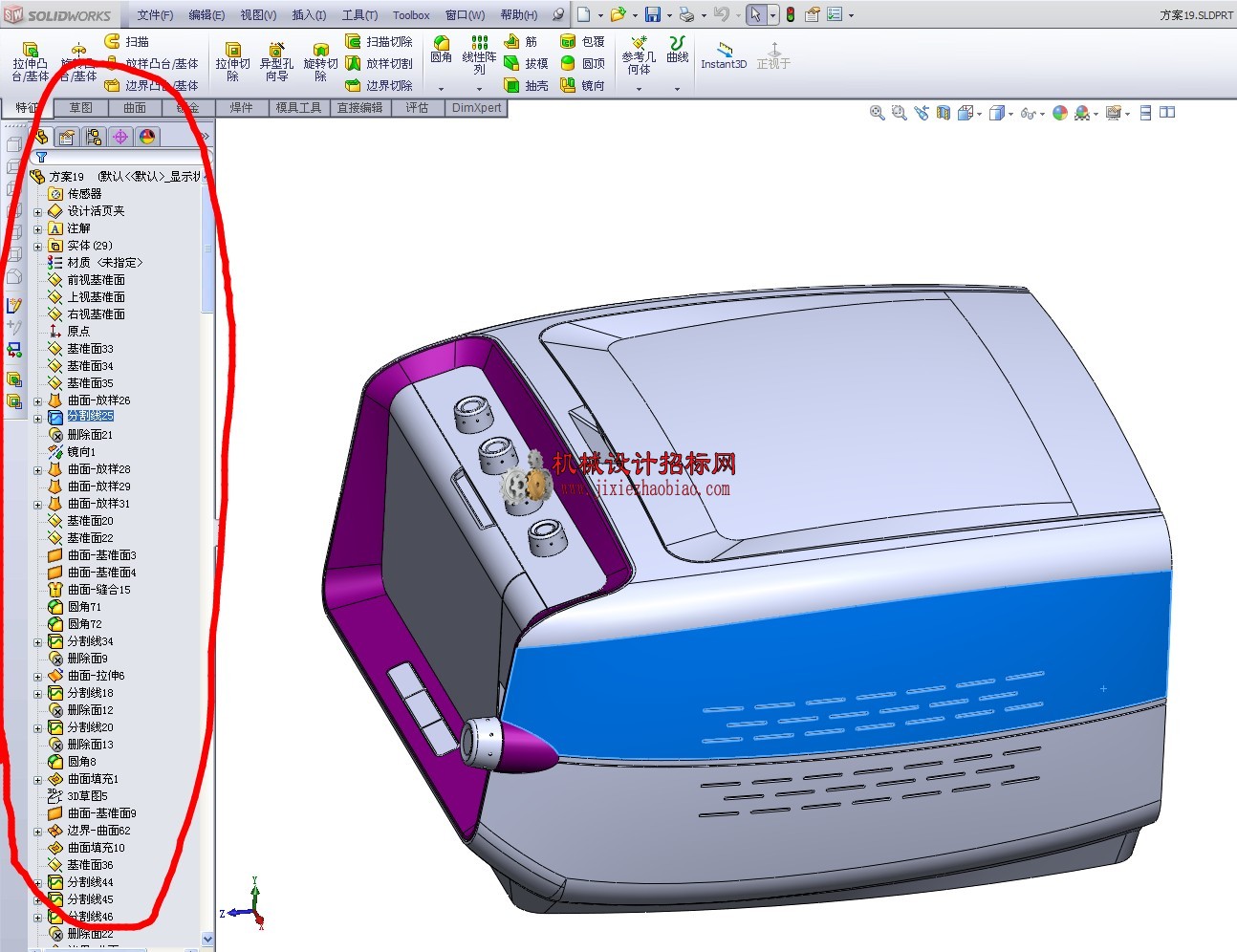

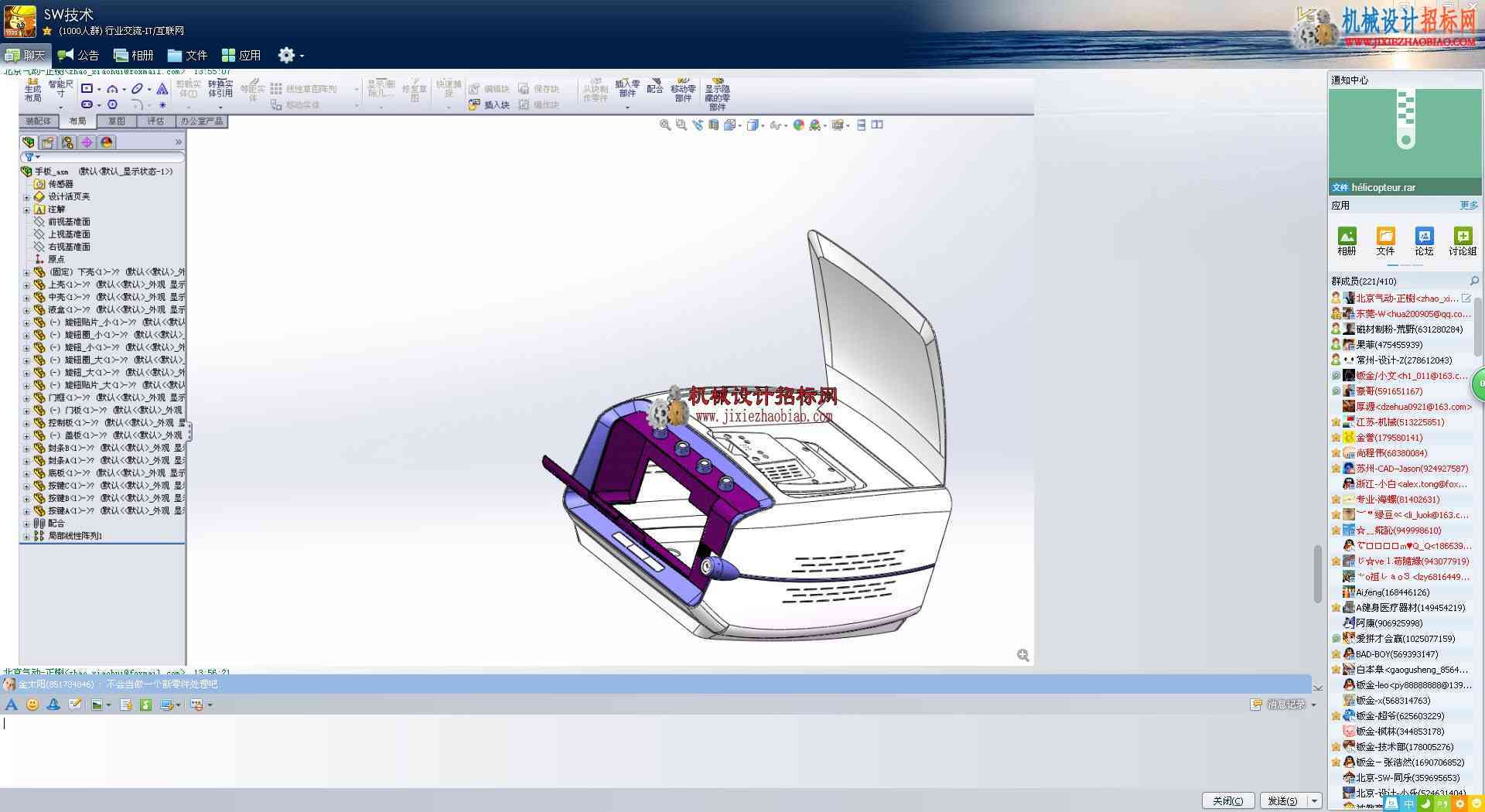

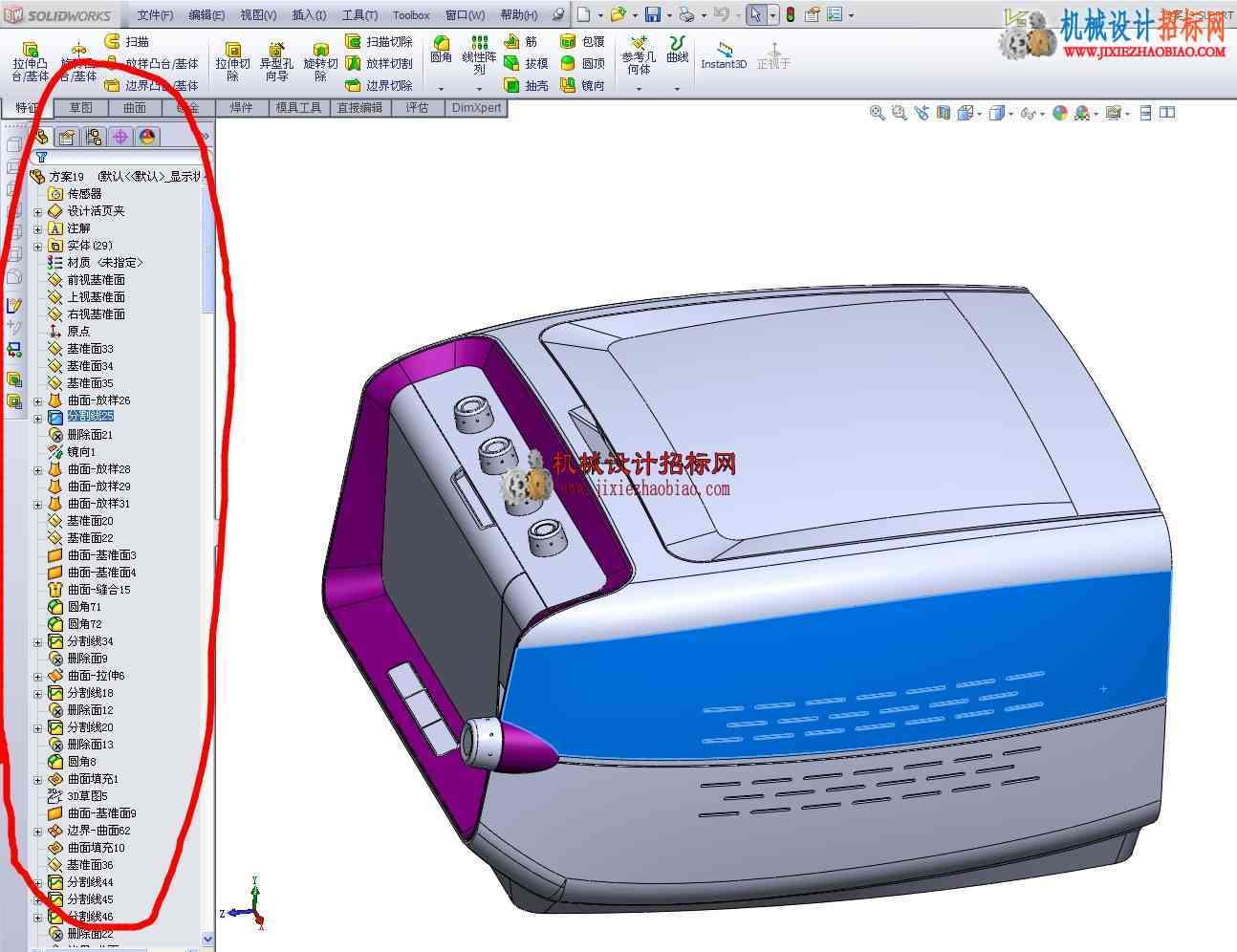

这个例子,如果一个零件一个零件画,恐怕没什么人有自信能将所有零件都配合起来,都是弧线,都是曲面,这是没办法通过控制曲率来制作零件的

所以先用曲面做一个零件,然后把所有曲面加厚形成实体,最后,分割所有实体,变成一片零件,这里面所有零件,都依赖于单体的曲面零件,需要修改的时候,编辑单体的曲面零件就行了。

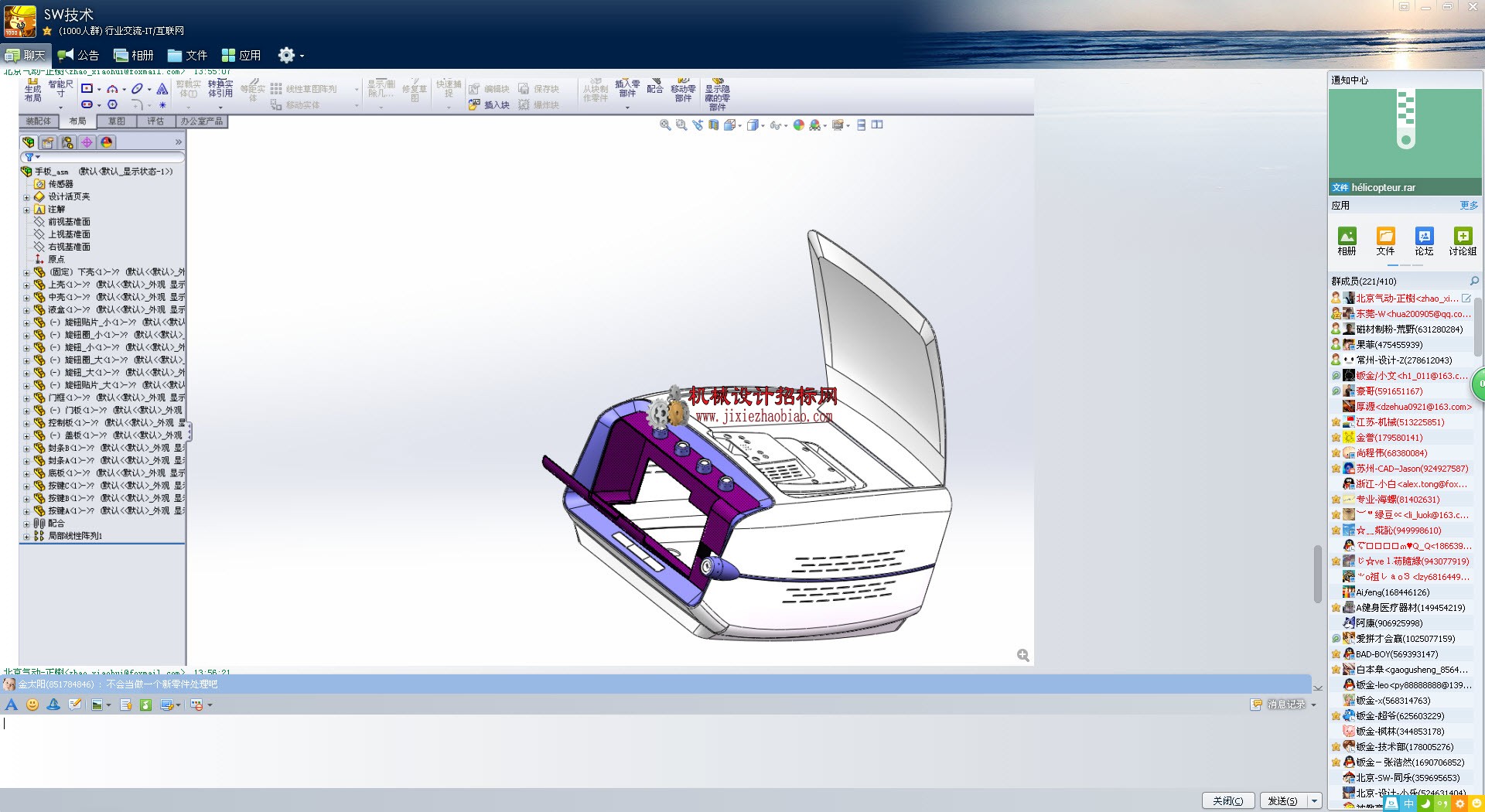

医疗器械的东西,各种仿生仿形人体狗屁工程学
这种从上到下是最难的,但也是最有用的
