膨胀阀装配图

带头大哥 · 发表于 2018-4-21 16:59:14

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

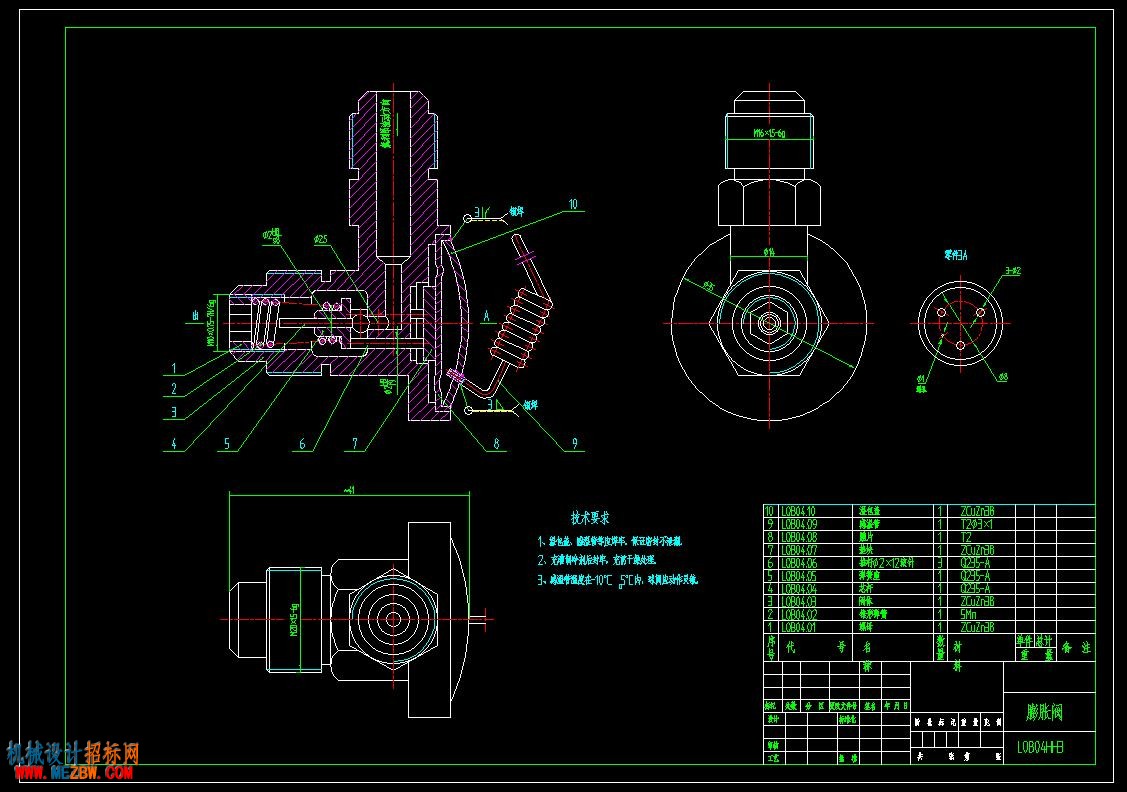

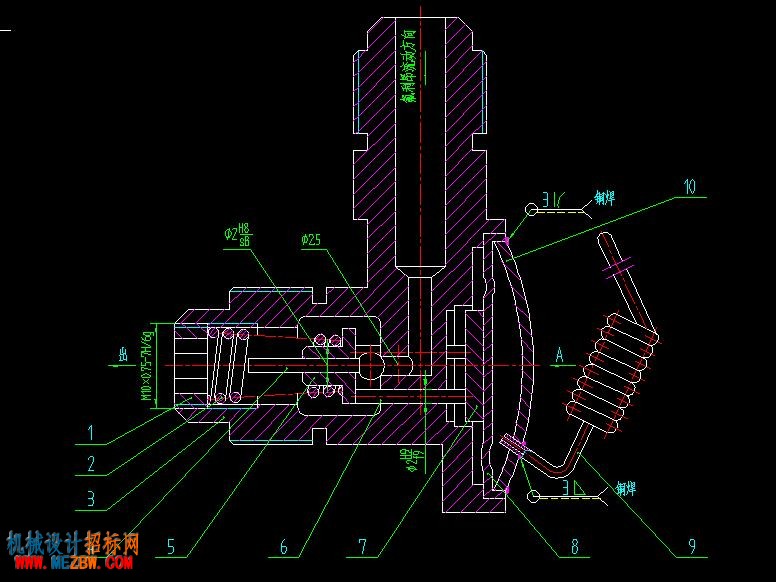

膨胀阀是制冷系统中广泛采用的一种控制冷库温度的装置。阀体上装有感温管与温包，感温管中充满了对温度非常敏感的四氯化碳气体，当冷库温度变化时，放在冷库中感温管内的四氯化碳气体体积发生变化，使膜片8膨胀，推动垫块7、推杆6，使弹簧座5压缩弹簧2向左移动，从而带动芯杆，调整其与阀体的间隙使通过阀体的氟利昂流量增大或减小，以调整冷库中的温度达到规定要求

正树 · 发表于 2018-4-26 17:24:43

这要是想实现，如果没有一些实验数据，想做出来太难了
