《solidworks正树问答500+ 》323,输出图纸,pdf 尺寸发生偏移

2022-7-5 09:24| 发布者: 正树| 查看: 737| 评论: 0|原作者: 正树

摘要: 在工程图下没有问题,导出pdf尺寸就移动 A: 假设你这垂直屏方向很长,你这还是个通孔,你标注的,是不是背面的孔?在工程图中,视图分为投影图和真实图,假设你用的是真实图,这偏心是合理的,三视图要用投影图 ...

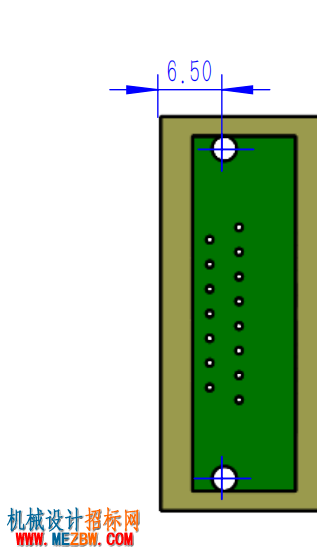

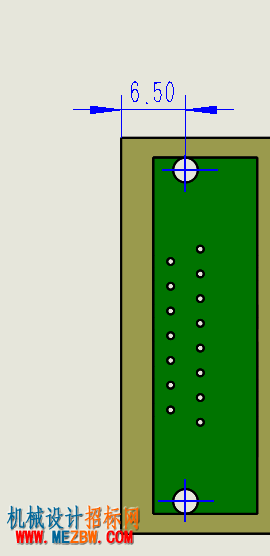

在工程图下没有问题,导出pdf尺寸就移动

A:
假设你这垂直屏方向很长,你这还是个通孔,你标注的,是不是背面的孔?在工程图中,视图分为投影图和真实图,假设你用的是真实图,这偏心是合理的,三视图要用投影图,等轴测要用真实图,一个零件一张图
