《solidworks正树问答500+ 》336，关于公差关于钣金释放槽，师傅教的替代不了书本学的

正树

编我们软件的钣金展开，得请教一些做钣金比较老道的用户。因为咱不明白，为什么市面上，会有关于钣金撕裂口、释放槽的添加工具，就像咱不明白，为什么会有一些做专门做公差的工具。
因为SW对公差、对释放槽，已经有非常完善的方法，无论是一般的对称公差，极限公差，基准偏差，标注方式方法，都非常完整，甚至还自带公差的链接批量管理，为什么还要找工具
这个释放槽

并不是个什么值得推崇的方法，不老好听的，这只是个解决错误设计的土办法。

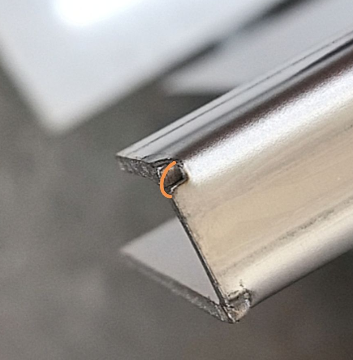

一个很常识：折弯半径，最低设置，也得达到厚度的一半。当你小于半个厚度（这是个经验值），就会造成材料破坏，才有出现如图彩线这种挤压边角，因为应力太大。
图中的释放，是因为设计的错误，才不得不出此下策，这叫土办法。
实际这种过低的折弯半径已经对材料造成永久损伤，根本就没有应有的强度。
就像我们做机加工的，工厂老师傅教的，从不看基准偏差去加工轴孔，滑进去几个丝，砸进去几个丝，全按土办法，
能不能解决问题？能，方法对不对？这得用几年再说。
咱这有n多大厂的设计，从没见过这种释放槽。
咱从不盲从软件的结果，但sw在设计内容上，绝大多数遵循合理合法的设计准则，sw没有这种释放，这就很说明问题。
SW的理解，对你学机械，有很大帮助，老师傅教的，请知悉，有理论功底的工厂师傅，不那么多，传下来的，不一定是科学的，手艺精湛的，未必经得起多年的推敲，机械，需要时间去验证你的设计结果

假如你不会用sw公差，咱这有两篇SW公差使用的视频。（这都是SW原生方法）

1. https://www.bilibili.com/video/BV13q4y1x7sS

复制代码

上面这个，我们TDO中，有配套的公差模板，常用尺寸

1. https://www.mezbw.com/thread-10640-1-1.html

复制代码

基准偏差的使用

1. https://www.bilibili.com/video/BV181421R7PG/

复制代码

上面这个，我们外挂市场中，有配套的基准偏差查询表

1. https://www.mezbw.com/thread-11848-1-1.html

复制代码
