[免费版] 特征库-Solidworks模板及设计库V2预览

[复制链接]
发表于 2016-1-28 16:40:22 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
在我们机械设计招标网出的V1版solidworks模板及设计库中,我们其实已经分了两个冲压用的特征库。
注意是特征库,不是设计库。

那是两个很简单的钣金攻丝冲头,今天又有网友说了这么一段关于特征库的问题,我们就基于这个问题,把我们会给大家做的V2版中的特征库,稍稍说一下。

先看我们Q群中的内容:
////////////////////////////////////////////////////////////////////
提问:
我做了一个带轮特征库
使用的时候存在一下问题
比如,我的基体圆柱,只能靠拉伸得来,才能添加使用特征库,旋转的模型不行
还有就是添加的时候,只能添加一端,另一端失败

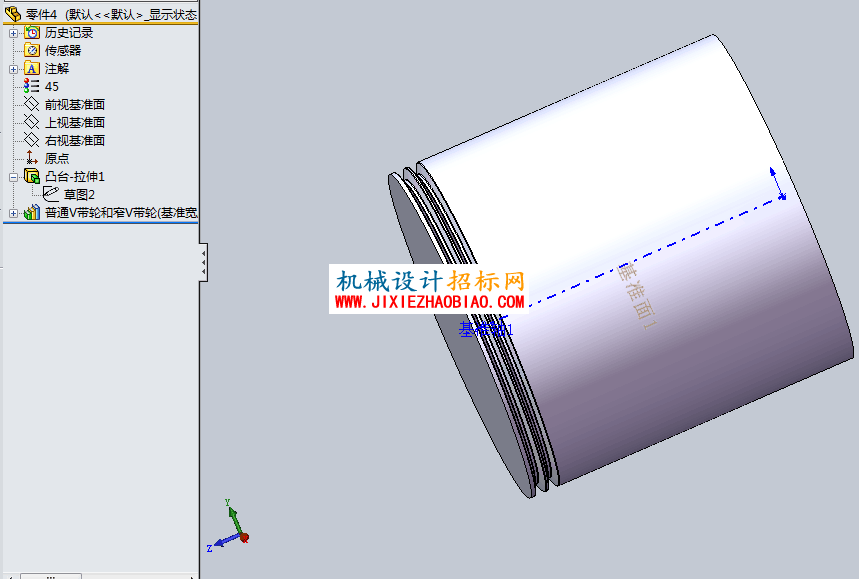

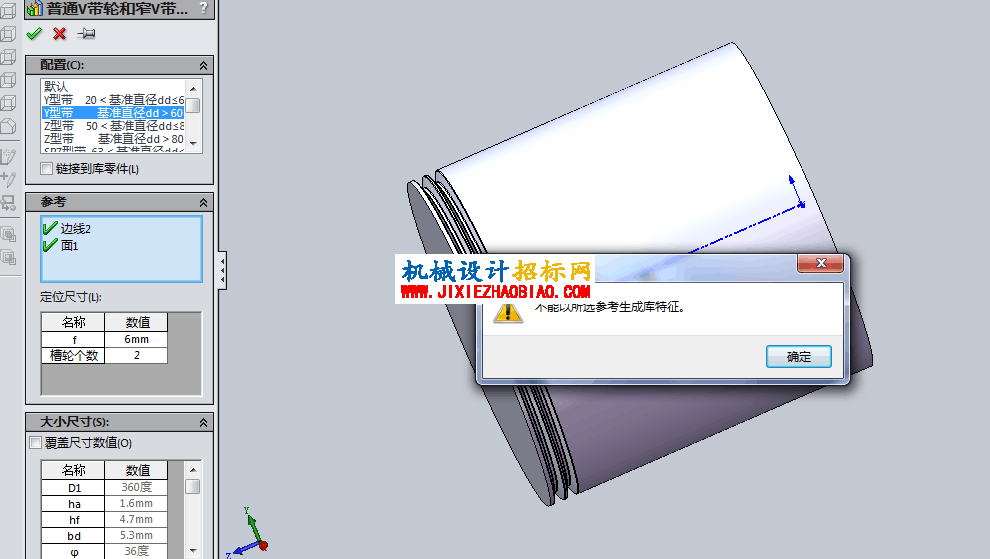

163648cgdk27k85ddj8dkf.jpg 163651v4i3494q9kl1dtdq.jpg


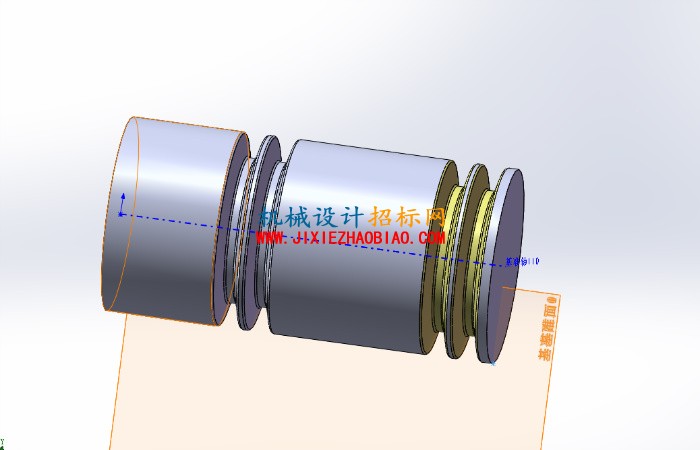

回答一下:
1,为什么不能用旋转
因为特征库要基于基体特征,做这个的时候,基体是拉伸,(后来网友说有的特征库是可以换特征的,那么就要考虑另一个问题,请看后文)
2,为什么反方向不行?

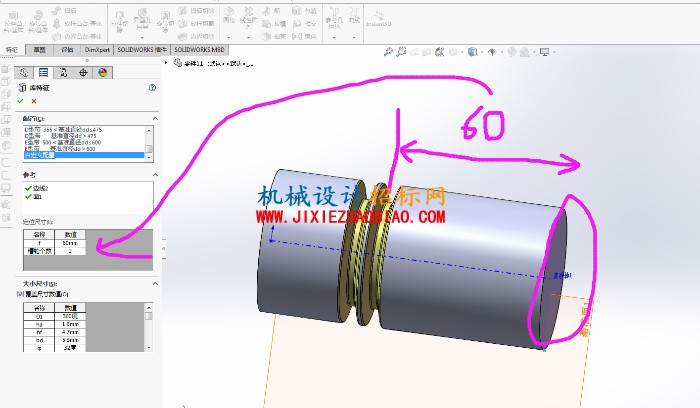

因为尺寸是有方向的,在你这里面,f就是个有方向的定位尺寸。距离边是f,这个f,是沿着方向轴的。所以你如果做两端v槽的话,你选边线的时候,两次都只能选一个边。先选远端v槽,比如图中这个红圈,把f覆盖成60(自己算吧),再选近端,用6。然后再做近端。
3,你最后一张图出错的原因:如果你第一个v槽已经把杆切开了,你后边的v槽,就没有空间再切了。



////////////////////////////////////////////////////////////////////
系列零件设计表,常常用来做一套零件,比如我会用来做一套O圈。

那这O圈需要个密封槽,这槽为了能对应一系列的O圈,就得有一系列的槽尺寸。

这槽就可以用特征库。

如果是做带槽的杆,那这杆,还是用系列零件做。但如果杆是随手画的,那用这个特征库就很好。

按照sw的帮助,库特征,是需要有一个基体的。
还说这带槽的杆,那这个杆,你会需要做个圆草图,然后拉伸。这个拉伸就是基体特征。

说重点了哈:注意咯!
槽必须在基体特征的基础上建立,并且只基于基体特征。跟基体特征的各级父特征断开关系。

用的时候怎么用呢


他这个文件,你只要放设计库的某个文件夹里就行了
用的时候,直接从库里面拖出来,拖到基体特征上,选择参考基准,就行了。
最后:
我们机械设计招标网将做的特征库,除了上面网友共享的V带轮槽,和挡圈槽特征库外,还会包含一些比如法兰孔之类常用的特征。

我们的Solidworks特征库,帮你……肤浅体验参数化建模
查看更多预览和设计库的使用方法请点我
