《solidworks正树问答500+》205.根据配置调整尺寸

正树 · 发表于 2016-3-14 14:17:21

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

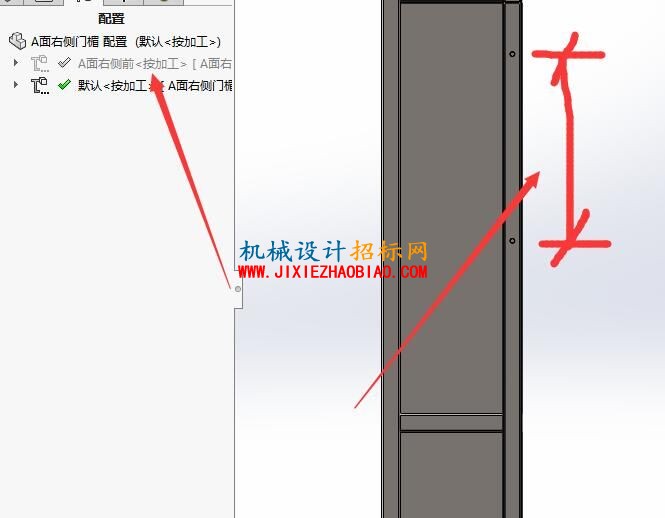

配置，能不能配置不同的孔位间距呢，还是只能改变孔大小呢，我这再一个配置里面修改了，但是切换到另一个里面，那个也变了

1问孔间距：不同的配置，你得把尺寸部署到配置中去，如果配置中，没有关于孔间距的参数，你这增加配置也没用。
派生配置和配置不一样，派生表示基础是相同的。
2问删除孔：这不行，但可以在配置1中压缩孔，配置2中释放孔

玄疾天火 · 发表于 2018-5-9 08:41:27

应该是可以的

orange1981 · 发表于 2016-5-24 12:32:12

可以吧，直接在设计树上对应的草图点击右键，选择配置特征，在弹出框中直接填写需要调整的尺寸参数就可以

myt402 · 发表于 2016-3-19 02:18:57

可以，我刚做的房间很多不同的孔，就用的配置，间距不同，你选的时候，要点到你要配置的尺寸上，里面有个选项是问你是否只应用到此配置，还是所有配置，默认是所有配置，你把这个调整了，就可以改不同间距了
