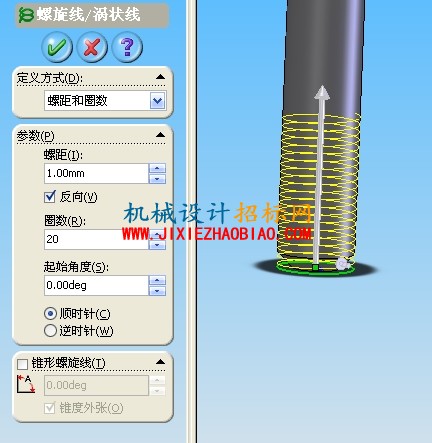

1.以螺杆端面为草图基准面做与螺杆外圆相等的圆,后插入----曲线----螺旋线

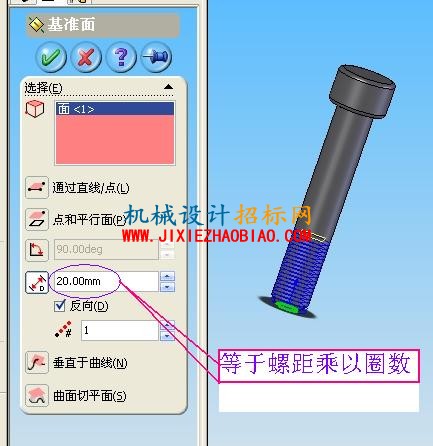

2.做基准面

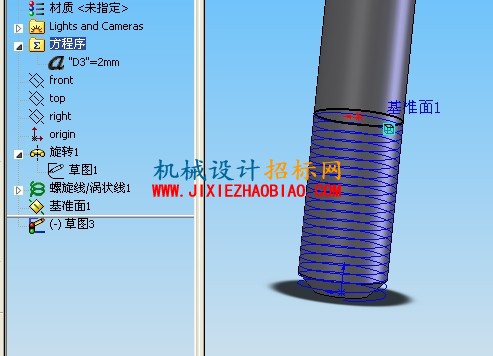

3.在新做的基准面做草图,画一个圆(与螺杆直径相等)

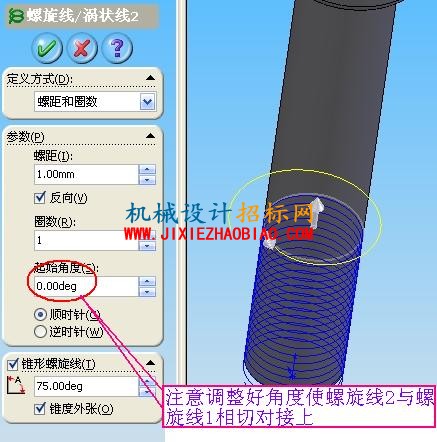

4.生成螺旋线2

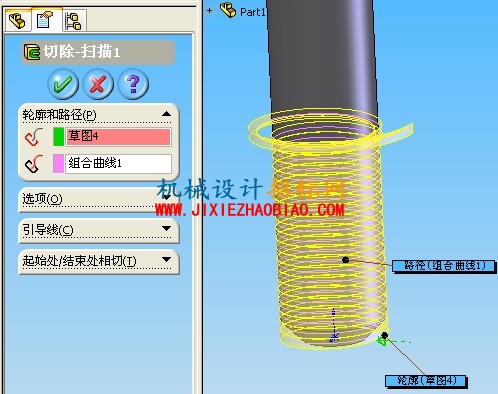

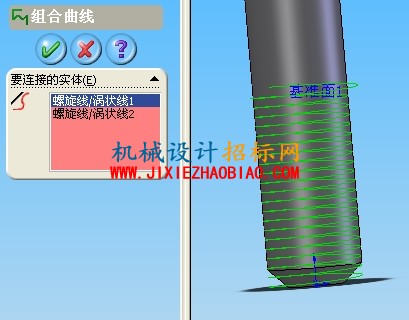

5.插入---曲线---组合曲线

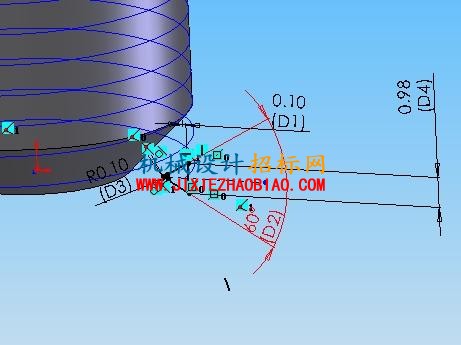

6.穿过曲线的端点草绘扫描切除的截面
7.插入---切除---扫描

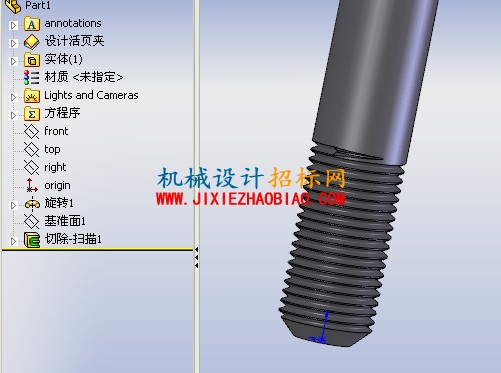

8.完成!
