[免费版] DWG/DXF的Solidworks映射方案-Solidworks模板及设计库V2预览

[复制链接]
发表于 2016-9-8 13:08:01 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
本工具用途:
可以将solidworks工程图转换成DWG文件,导出到DWG或DXF文件,并保持图层,颜色,线性。
在我们机械设计招标网Solidworks模板及设计库的V1版本中,我们曾经放出过该文件。
但效果远没有本次制作的强大和完整,本次制作的映射文件,将在DWG或DXF中,完整定义图层,且映射方案一目了然,让你充分了解自己DIY的方法,并且对主题栏有专门的映射方案。只要你细心研究,就能制作出属于自己公司专属的映射模板。
让你再也不需要考虑工程图,无法转换DWG,或者乱码,或者线宽的问题。设置好后,一切只需要

一步!

对颜色和线宽,可以自己调整。
效果:

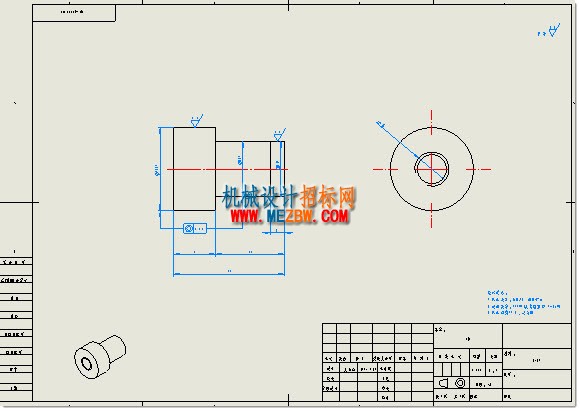

原始工程图


使用方法:

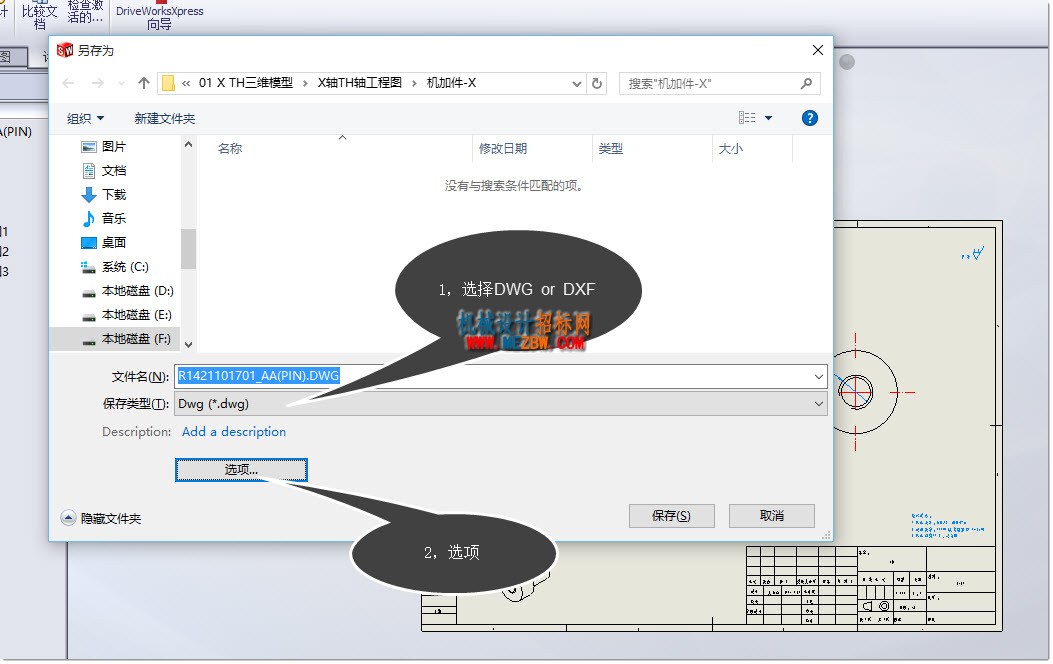

打开工程图另存为

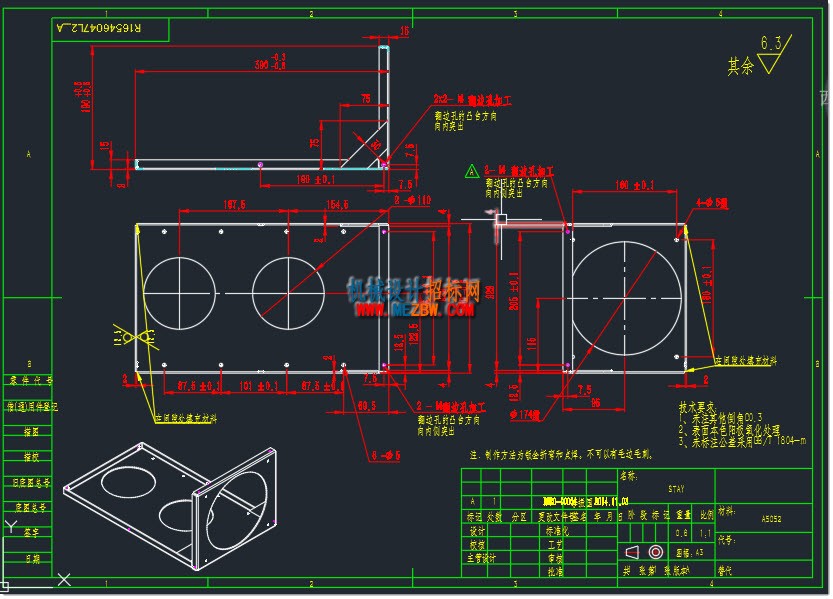

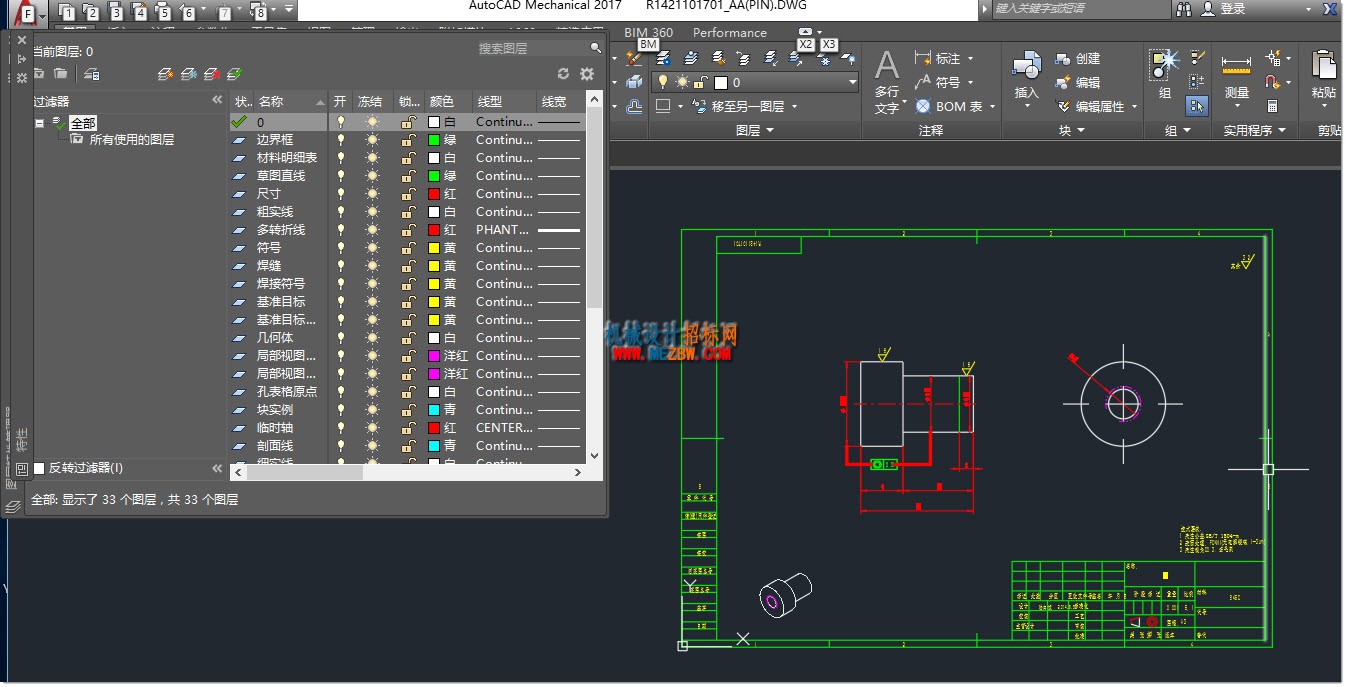

看看我们的Solidworks工程图映射DWG的样例:
这同样适用于DXF,并且不限Solidworks的版本。而且颜色线宽,图层,均可你自己调整。

该文件会随我们的Solidworks模板及设计库的V2版,一并放出。

查看更多Solidworks模板及设计库的V2版预览

机械设计招标网原创出品,转载请注明出处。




评分

参与人数 1银币 +3 贡献 +10 收起 理由
gongguox + 3 + 10 赞一个!

查看全部评分
