SW Routing 管路库的建立及注意事项

lyb455305595

SW Routing 管路库的建立及注意事项

一、        法兰库零件

1、建模，更改草图、特征、尺寸等为容易理解的名字

-------------内径@法兰草图

-------------外径@法兰草图      此为添加路径必须属性

-------------直径@连接点1

-------------$属性@名称

-------------$属性@代号

2、添加连接点、线路点（用Routing library零件库向导）

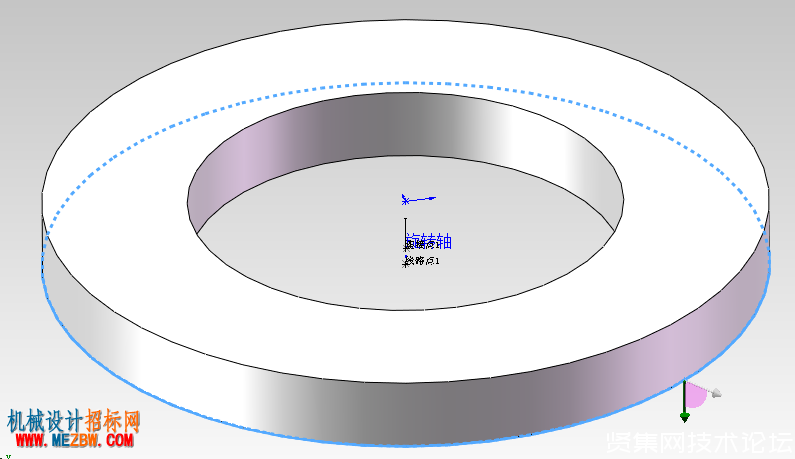

连接点1---以草图2中的上端点为添加点，如下图所示；

线路点-----以草图2中的下端点为线路点，如下图所示；

旋转轴-----以草图2中的上下端点创建旋转轴，如下图所示

3、添加参考配合

以下端边线为参考配合

4、创建系列零件设计表

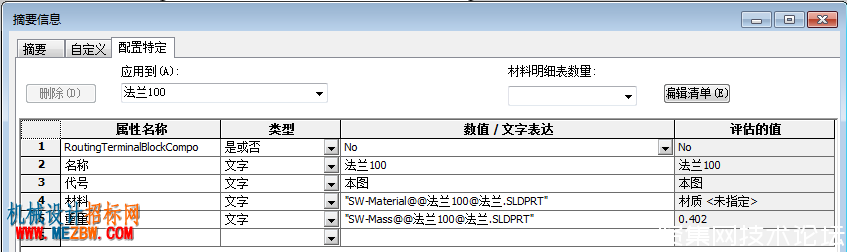

5、填写配置特定

二、        管道库零件

1、建模，更改草图、特征、尺寸等为容易理解的名字

-------------内径@管道草图

-------------外径@管道草图                   此为添加路径必须属性

-------------名义直径（D1）@草图过滤器

-------------属性@管道识别符号

-------------长度@拉伸

-------------$属性@名称

-------------$属性@代号

2、添加管道草图、草图过滤器、拉伸（用Routing library零件库向导）

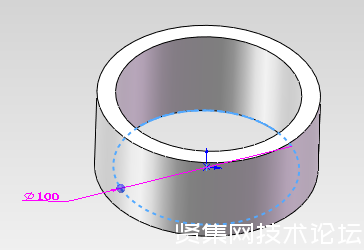

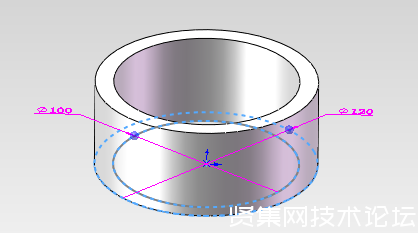

1> 内径、外径@管道草图如下图所示；

2> 过滤草图如下图所示；

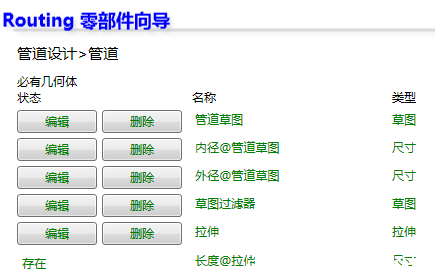

3> 零件库向导完成后如下图所示

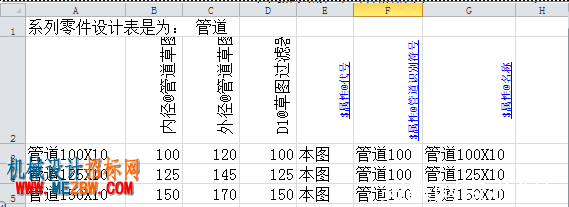

3、创建系列零件设计表

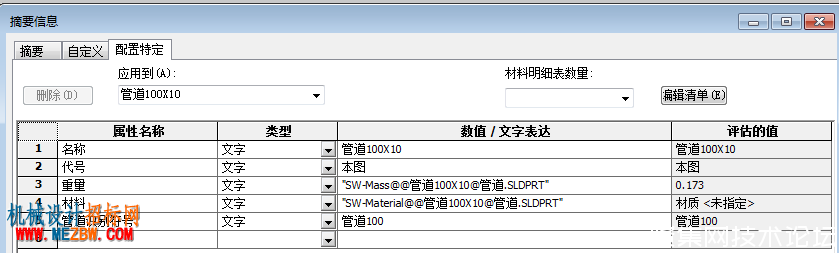

4、填写配置特定

三、        弯头库零件

1、建模，更改草图、特征、尺寸等为容易理解的名字

-------------折弯半径@弯管圆弧                  此为添加路径必须属性，其中

-------------折弯角度@弯管圆弧              折弯半径在创建系列零件设计表中

-------------直径@连接点1                   默认为弯管截面草图，需将其更改

-------------直径@连接点2                   弯管圆弧属性，不然在步路时弯头

-------------直径（D1）@弯管截面            库调用时折弯半径为0，不能识别

-------------$属性@名称

-------------$属性@代号

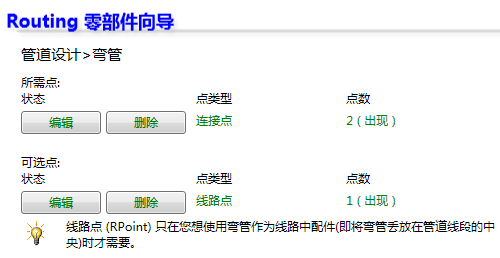

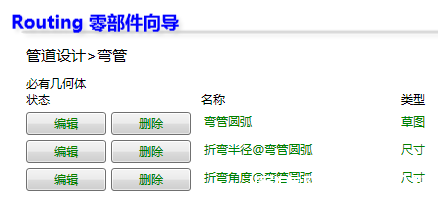

2、添加连接点、线路点、弯管圆弧、折弯半径、折弯角度（用Routing library零件库向导）

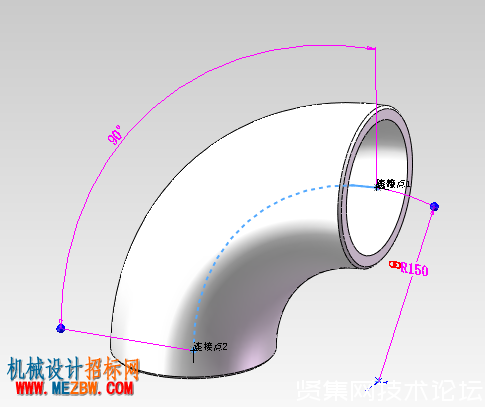

1> 折弯半径、折弯角度、弯管圆弧（注意其尺寸着色，所对应的是设计表中的属性链接）

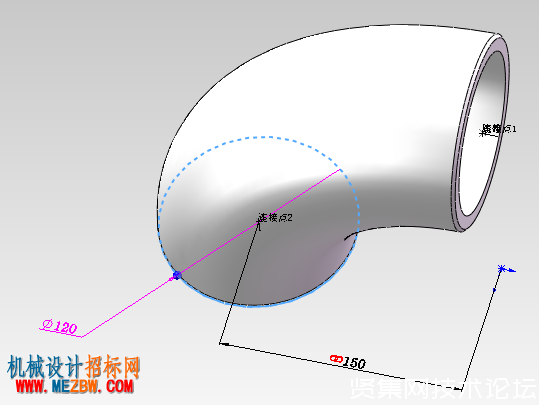

2> 连接点1、2（草图3）

3>直径（D1）弯管截面

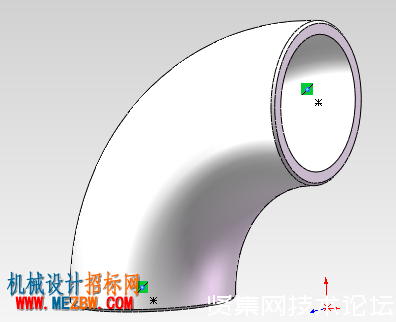

4> 零件库向导完成如下图所示

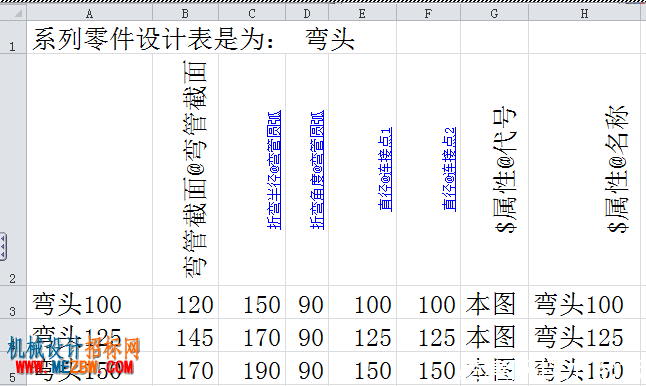

3、系列零件设计表

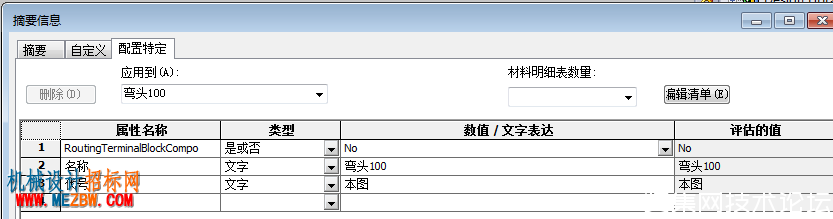

4、填写配置特定

视频教程下载地址：链接：https://pan.baidu.com/s/1zPMBQVpU4Vktaozi5nA4oQ

                            提取码：stkr
