这孔到底是哪个尺寸呢？

大山 · 发表于 2016-3-15 23:09:30

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

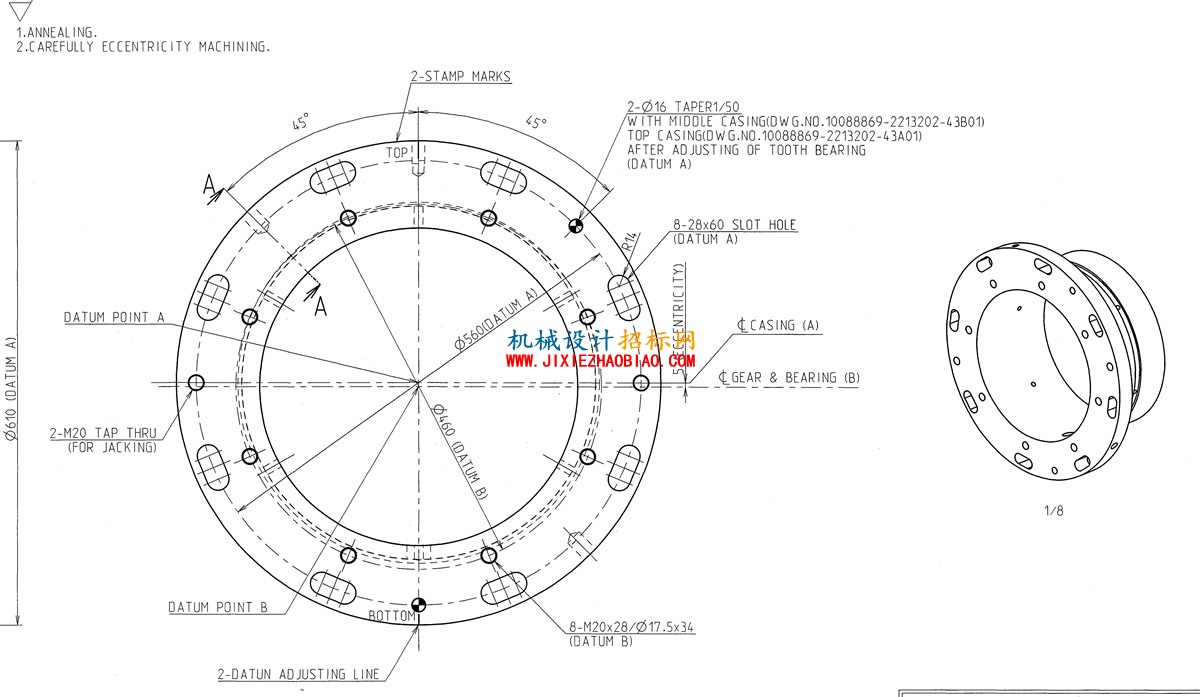

这个是日本MH设计的图纸，上面有8个腰形孔，标注了8-28X60 ，和大家讨论一下那个60到底整个腰形孔的长度还是圆心距，如果知道请说明具体的出处和相关标准，我问过MH的设计方的一个人，他也没有告诉我明确的定义。
标中心距不能这样引出标注，会产生歧义，引出标注就意味着这是指总长度并非中心距，我是这样理解的。这个我问题以前就遇到过了，我在技术手册上查不到，自己消化吧
我认为是总长！
1. 小日本的习惯画法虽然不清楚，但是我们的习惯是总长标注。
2. 撇开上面第一点，参考图纸的画图比例，总长60更容易理解。

hy819241 · 发表于 2016-3-19 21:36:34

我觉得是28*60是腰形孔的宽*长，60是总长没错

大山 · 发表于 2016-3-17 08:42:49

跳过挺久了，别的都做完了，还差这个

chenglin · 发表于 2016-3-16 21:53:36

是不是宽*长呀

wqwqw · 发表于 2016-3-16 20:29:56

zuodeng坐等大神

正树 · 发表于 2016-3-16 15:19:35

中心吧，看着应该是这么回事
