介绍一下我们V2版里面的Design Checker这个文件夹,咱们直接翻译过来就是设计检查。

用途:
你已经做好的文件,但由于文档属性,绘图标准等等,造成文件的内容不统一,所以需要做一个检查。

使用例:
更新图框,比如你以前做的工程图,现在换公司了,希望更新一下图框,怎么搞呢?Design Checker!
(PS:Design Checker,也可以批处理的哦,你就可以批量替换工程图的图框了)

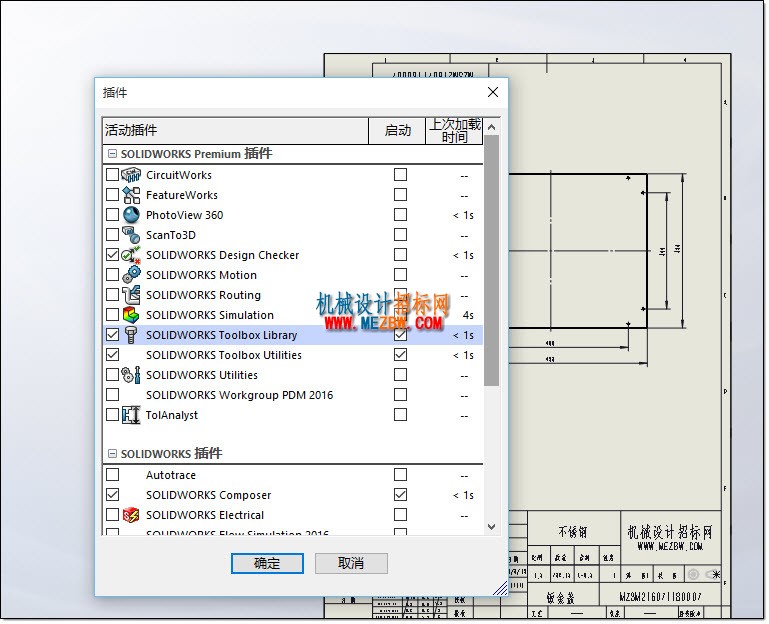

首先开插件,(很多人见插件,立刻先问从哪下载……丫的你能先看看自己软件是不是早就自带了?????)

机械设计招标网SW设计库V2的Design Checker

机械设计招标网SW设计库V2的Design Checker

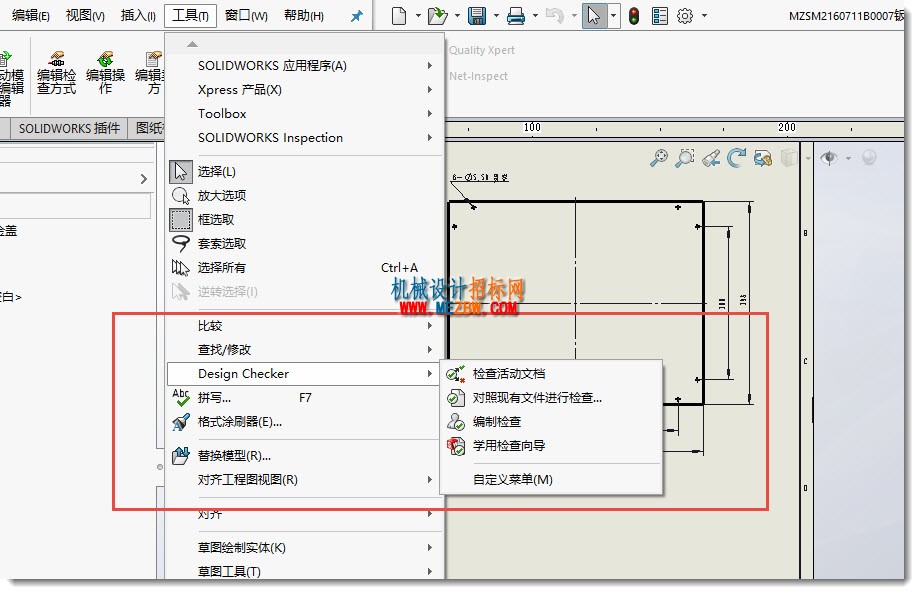

启动后,看这

机械设计招标网SW设计库V2的Design Checker

机械设计招标网SW设计库V2的Design Checker

因为我们机械设计招标网solidworks设计库,已经做了我们的图纸格式替换,所以你只需要
检查活动的文档
就好了。

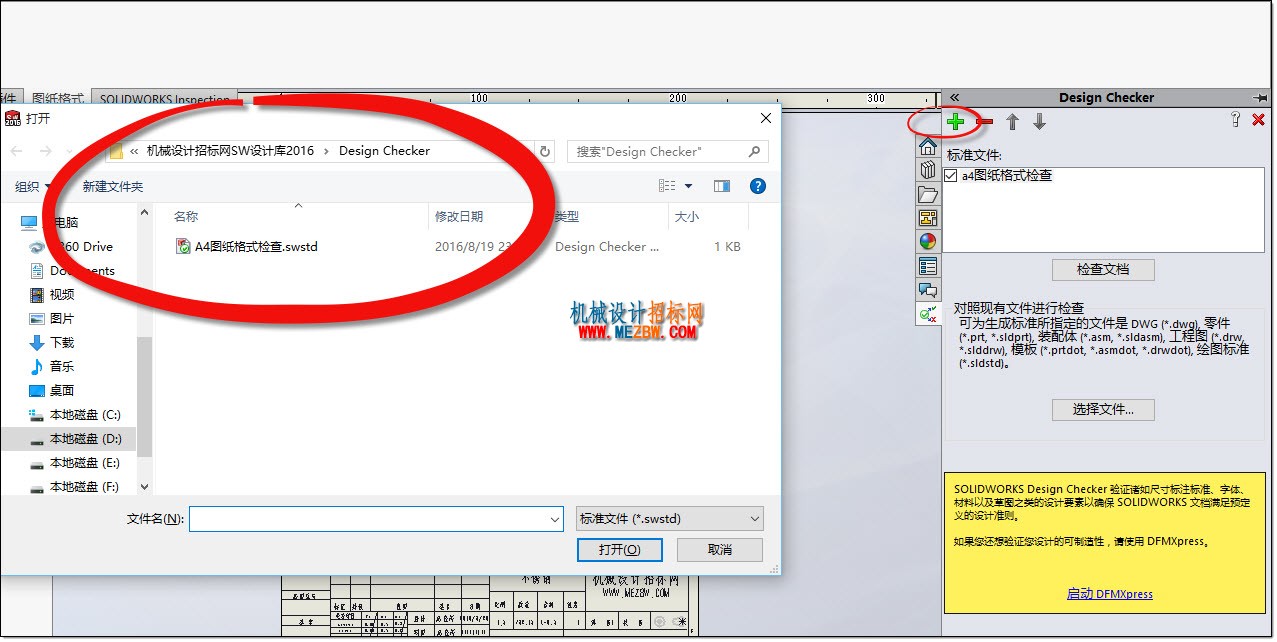

添加一下我们网站做好的图纸格式检查文件。

机械设计招标网SW设计库V2的Design Checker

机械设计招标网SW设计库V2的Design Checker

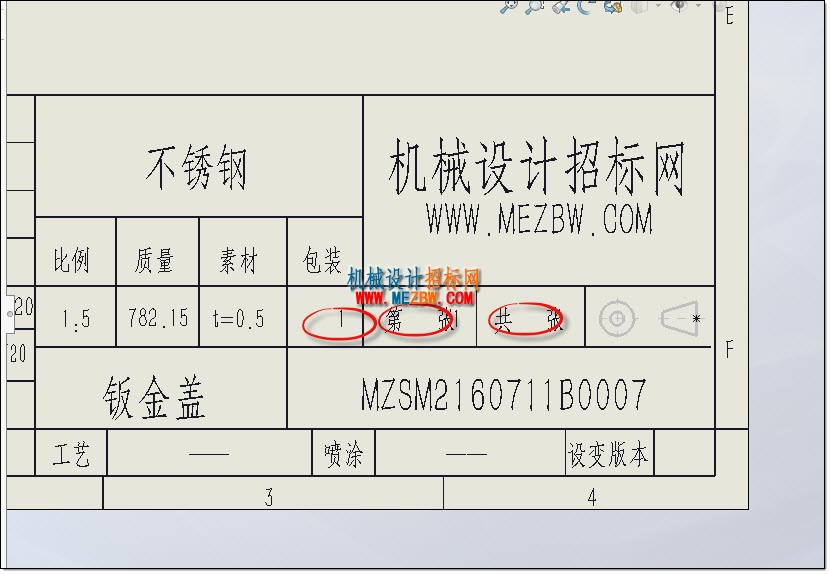

注意这是原图纸

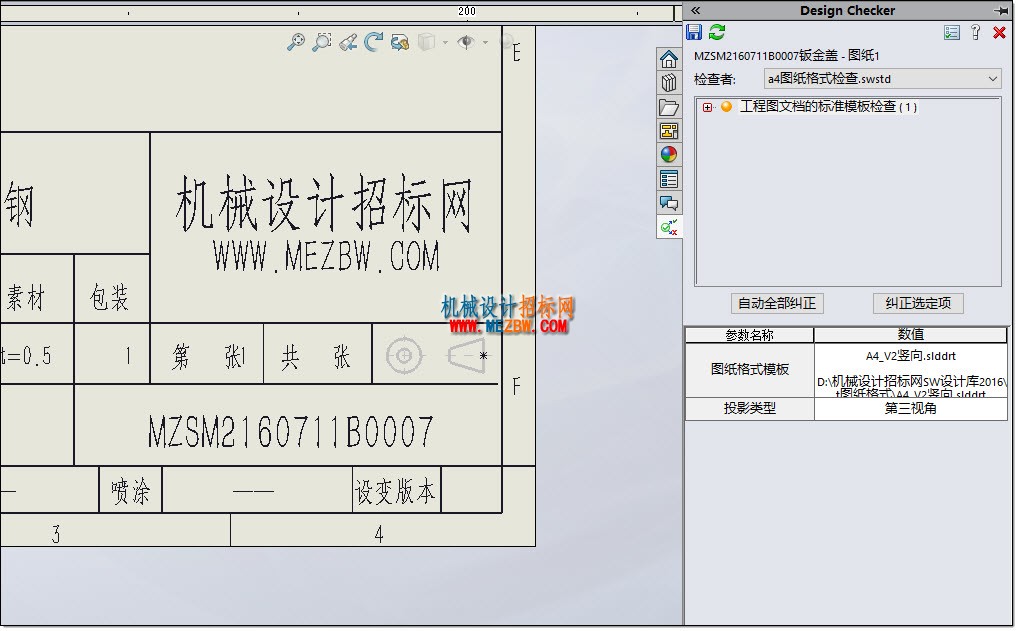

运行检查文件后,查出来这么个毛病

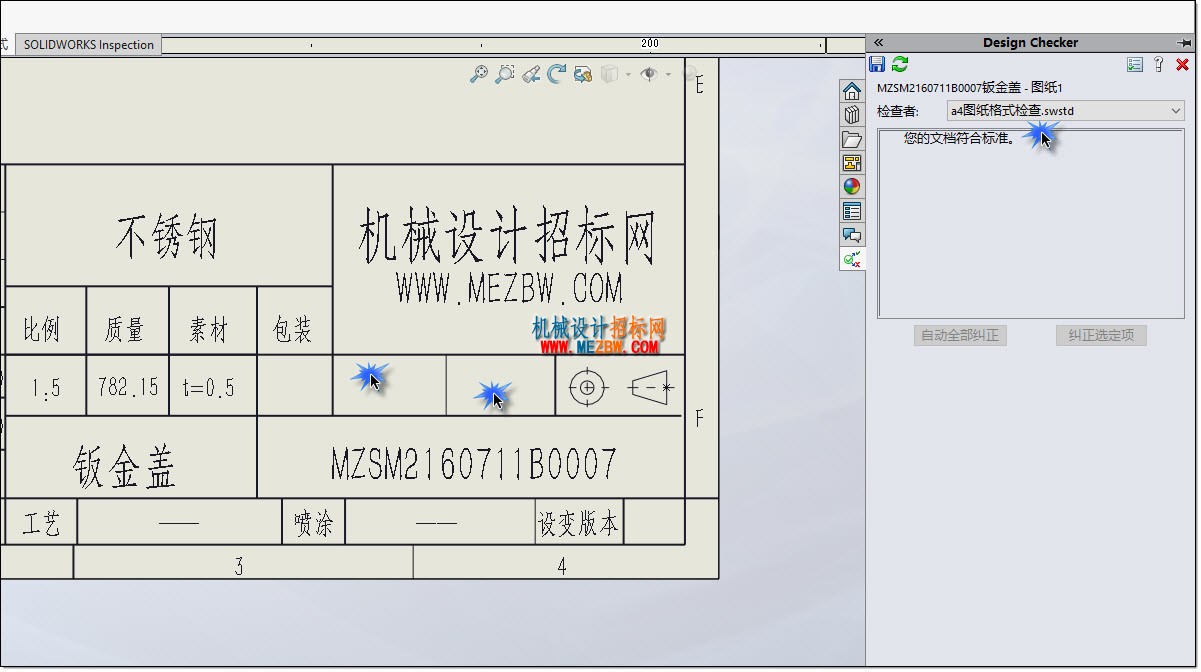

我点选全部自动纠正后

呵呵呵,这功能是不是很亮?!
你是不是脑洞大开的,突然发现——————靠,我可以很简单的换图框了?
(PS:Design Checker,也可以批处理的哦,你就可以批量替换工程图的图框了)
如何批量替换工程图模板?
更多V2相关内容点这里







评分

参与人数 1银币 +5 收起 理由
331459561 + 5 很给力!

查看全部评分

 楼主| 发表于 2016-9-13 08:22:28 | 显示全部楼层

分析原因:
1,版本,我知道的,2013的Design Checker是有BUG的,这试过多台机器
2,设计检查里面,或者说solidworks整个软件里面,有一些翻译,其实是词不达意的,比如它会把图纸格式,翻译成模板,他会把面垂直线,翻译成线垂直面,还比如2016的尺寸链。所以你做的填的默认检查文件,是什么文件,可能也会有这么个问题。

Design checker用的并不多,有一些问题,我可能没考虑到。
另外,这设计检查,可能将成为过去式,2016已经增加了Inspection,这个插件的功能好像要比设计检查强几个数量级。
要是有时间,可以研究一下Inspection,很亮!

回复 支持 反对

使用道具 举报

发表于 2016-8-21 09:58:23 | 显示全部楼层

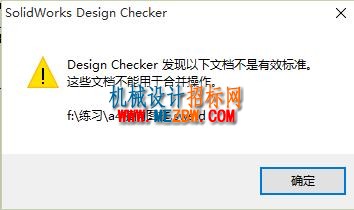

我在替换时,提示我不是有效标准

回复 支持 反对

使用道具 举报
