《solidworks正树问答500+》217，半隐藏尺寸怎么标？

正树 · 发表于 2016-12-8 17:29:46

您需要登录才可以下载或查看，没有账号？注册

×

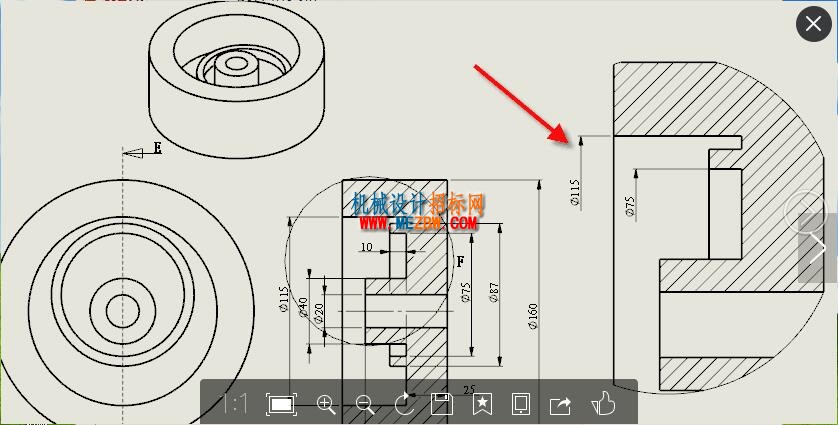

这个尺寸怎么标？？

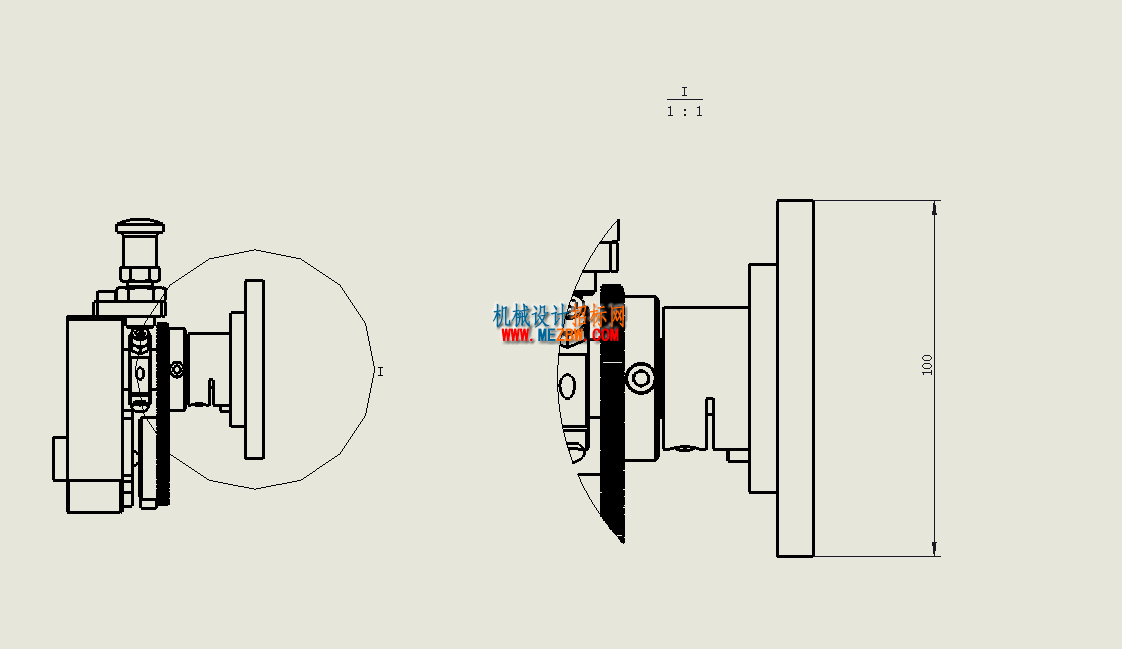

先把放大图放到足够大，可以标注完整尺寸的程度。

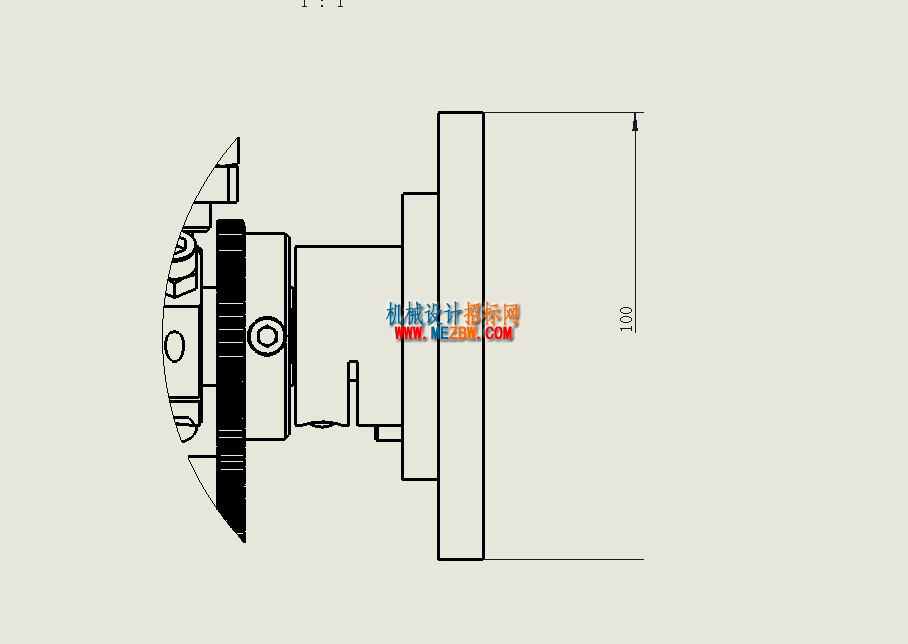

尺寸有两个箭头，贴近其中一个，右键，隐藏这两个

写错了，隐藏延伸线

第二个方法：

左边常规标注

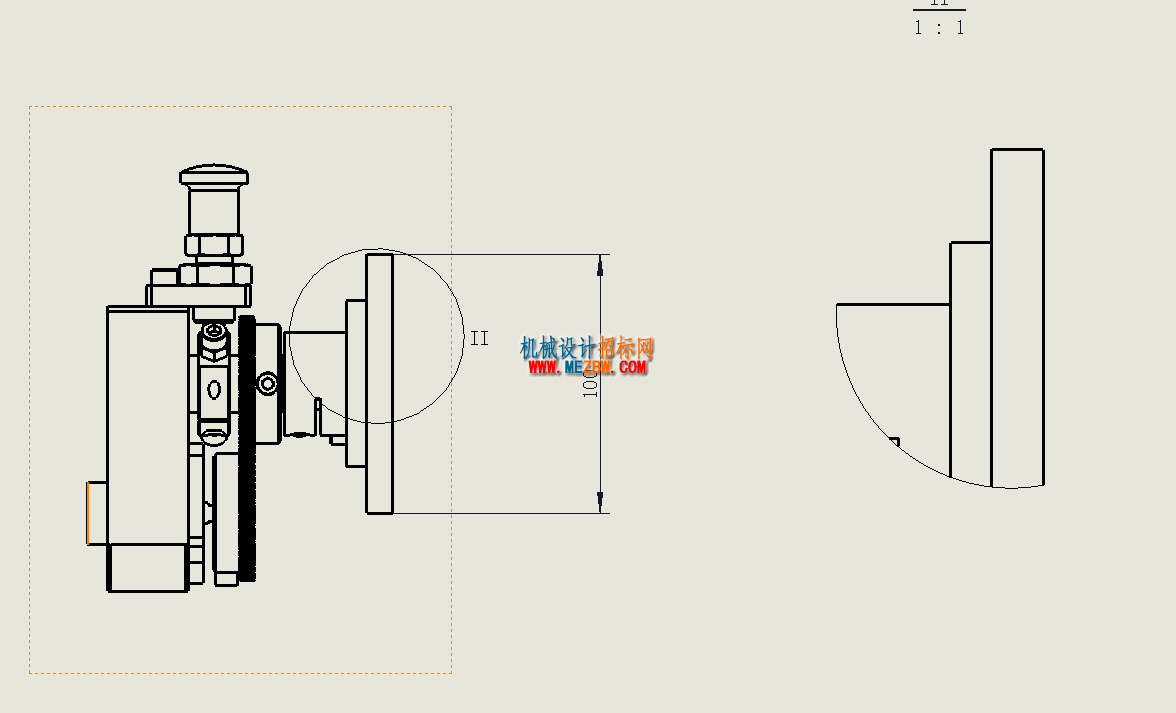

左键100，按住ctrl，拖动到局部视图，同样隐藏
