V3-大量的特征库，参数化设计

正树

本次V3的一个亮点，在我们招标网群内网友李恪的各种奋斗下，又给广大工程师们提供了一份很好的材料，特征库。

特征库我想应该是大多数人，都是个比较少用的内容。

如果你不了解特征库的相关内容，以下内容，你可以参考。

特征库视频

http://i.youku.com/i/UMjU4MDc4NzY0/videos?qq-pf-to=pcqq.c2c

特征库-Solidworks模板及设计库V2预览

机械设计招标网Solidworks模板及设计库V2制图演示

特征库的制作示例

库特征的制作方法 v3

了解特征库是什么后，你或许了解特征库的作用了：

帮你加速！

像法兰孔这样的特征库，你只需要输入几个参数，就完成特征的创建，这是一种加速。

另外一种，就是你要制作的，是配合标准件，国标件的特征。比如你想作个挡圈槽，那你得去查设计手册。

用我们的特征库，你这个查询动作也省下了。

编者也自己用了一下，咱看看

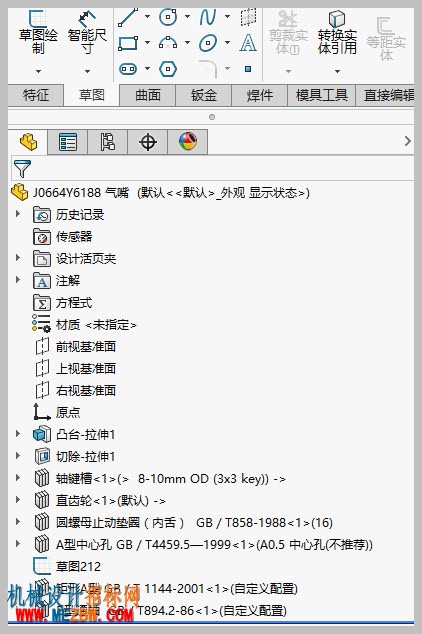

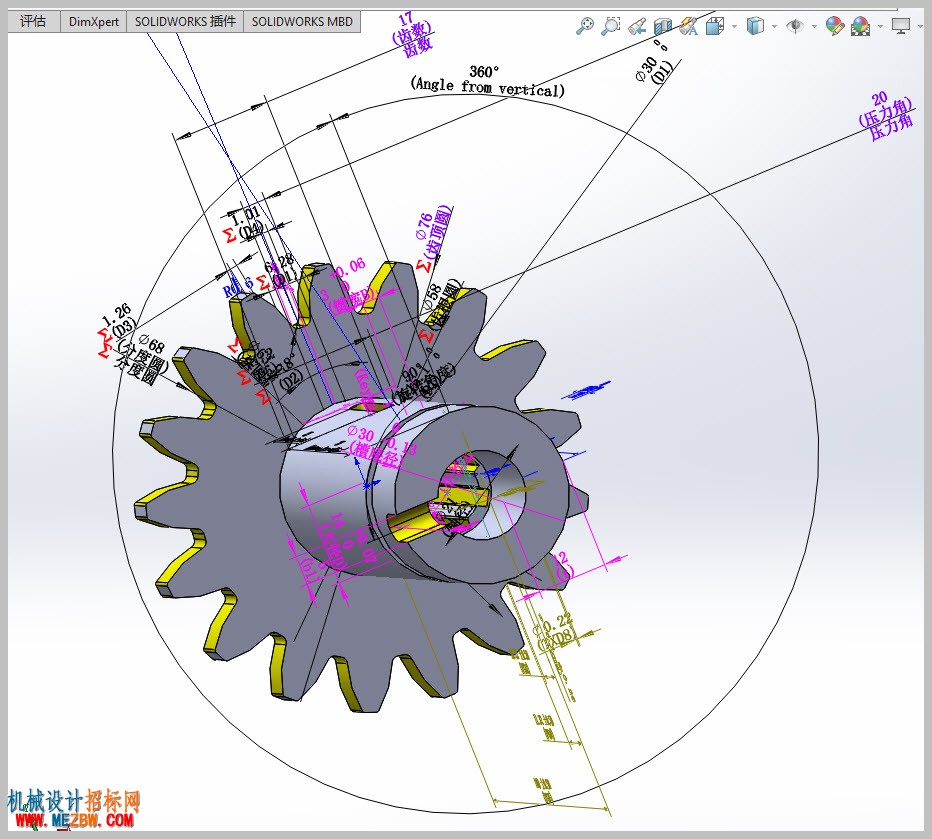

这是完成品，通过多少特征做完呢？

咱一步一步作

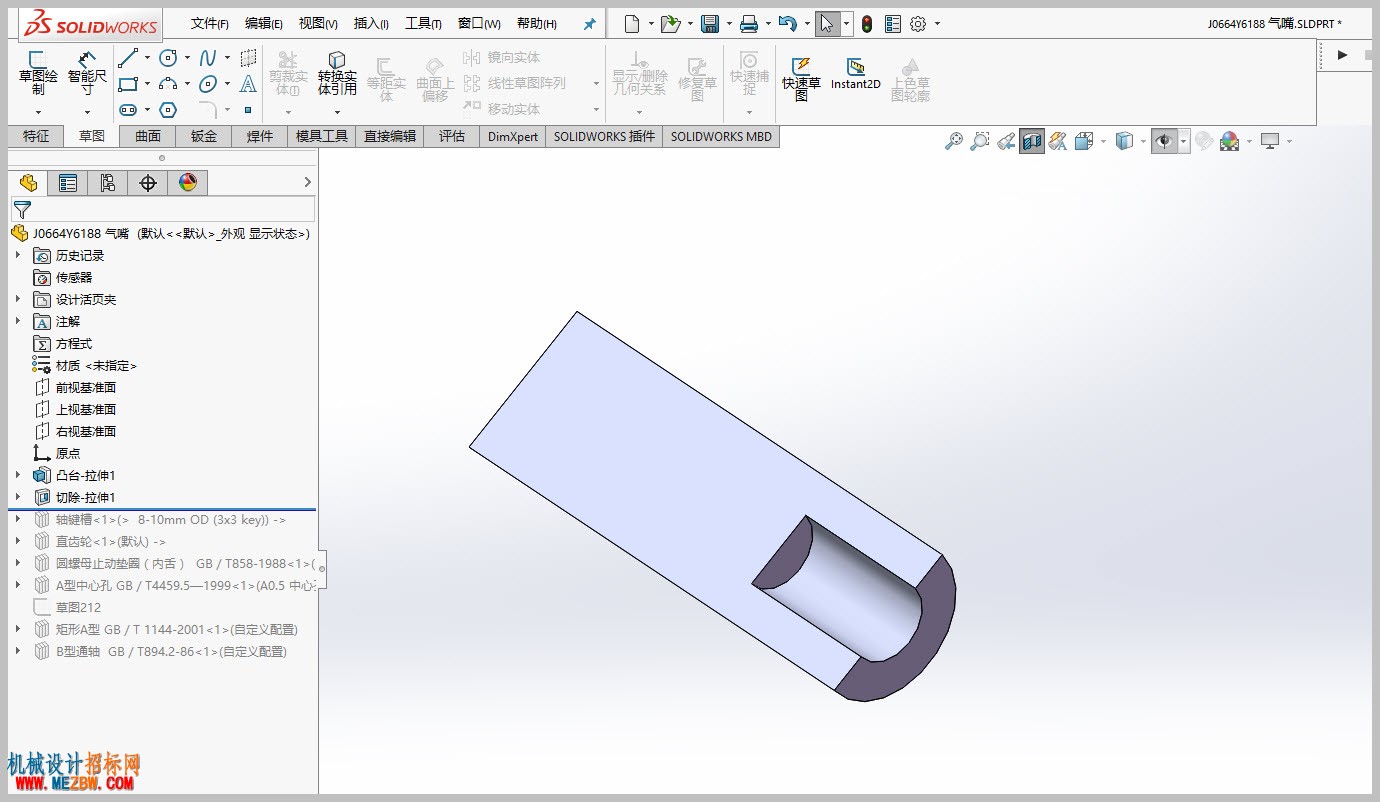

这是我作的基体

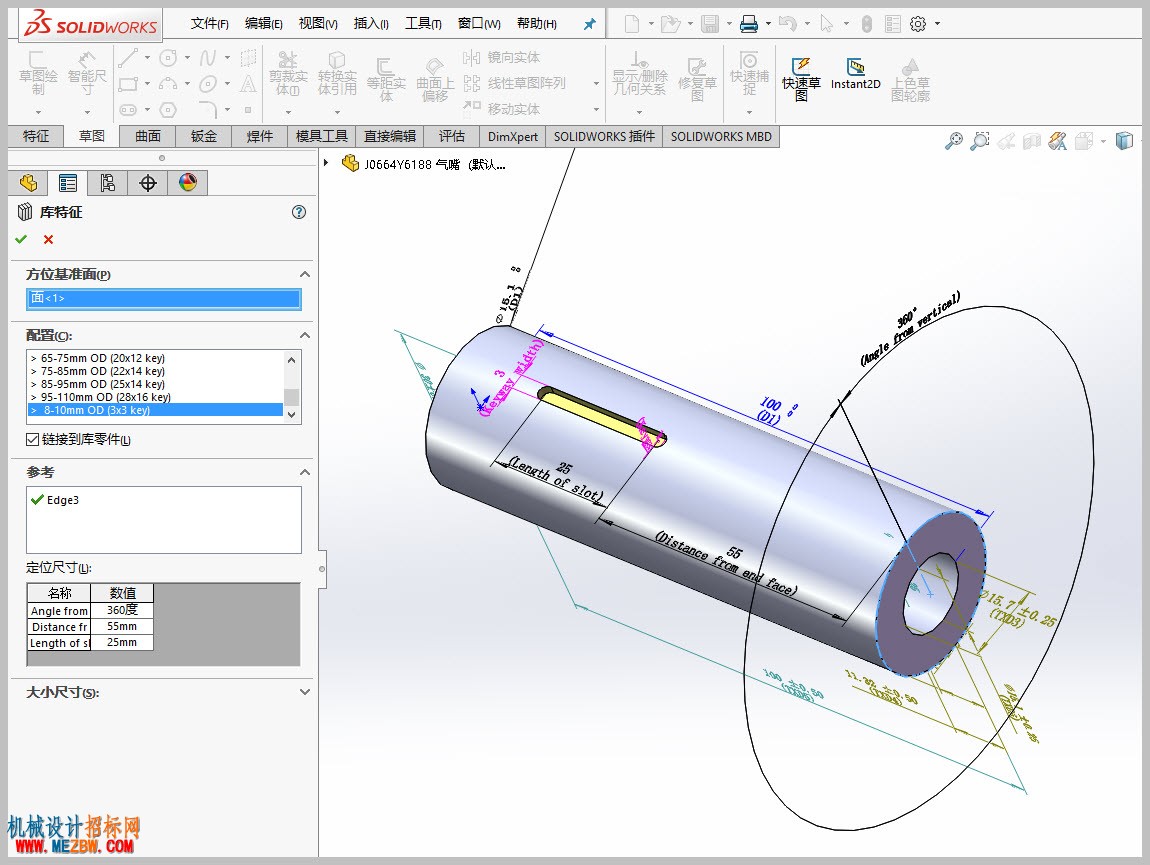

一个键槽

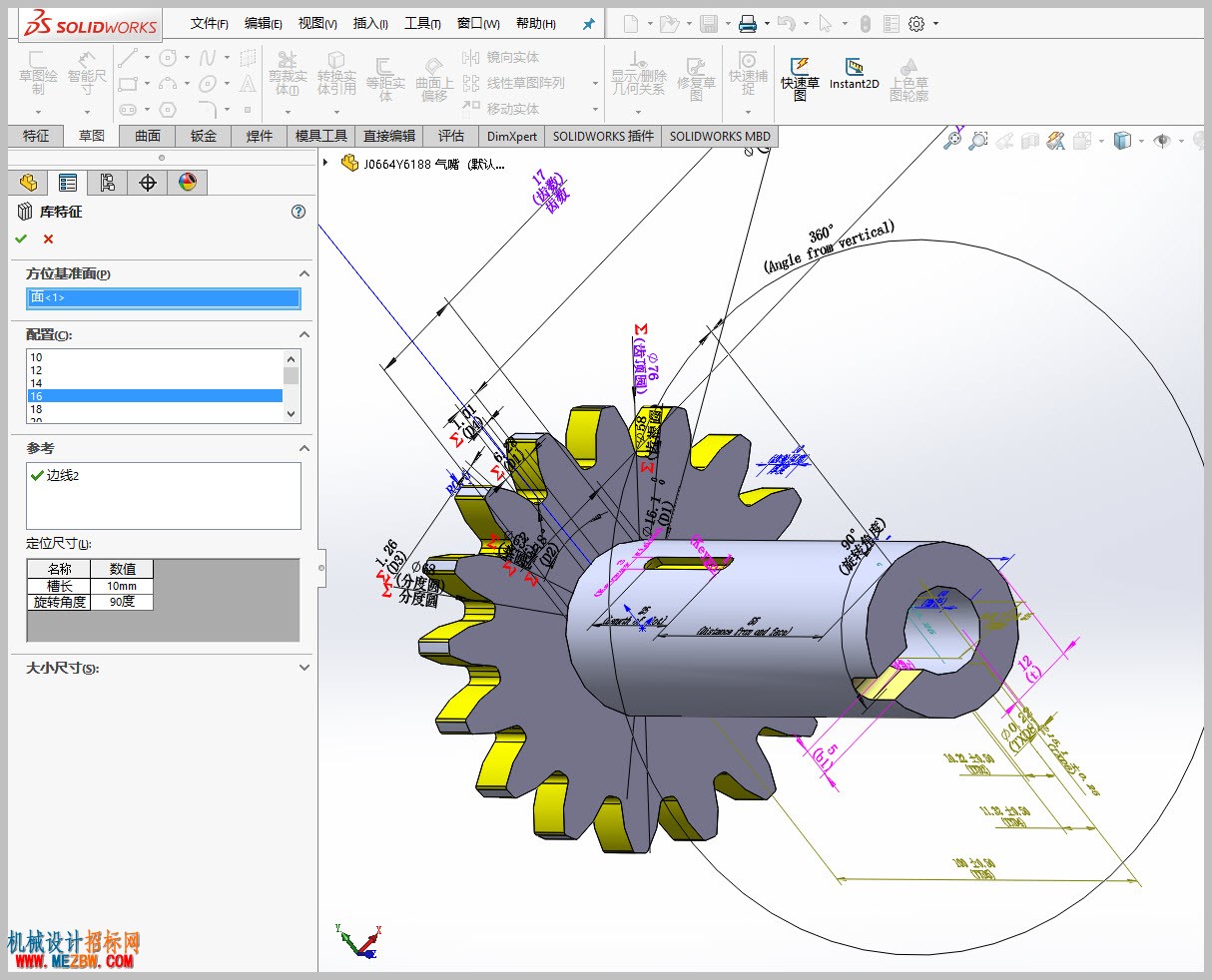

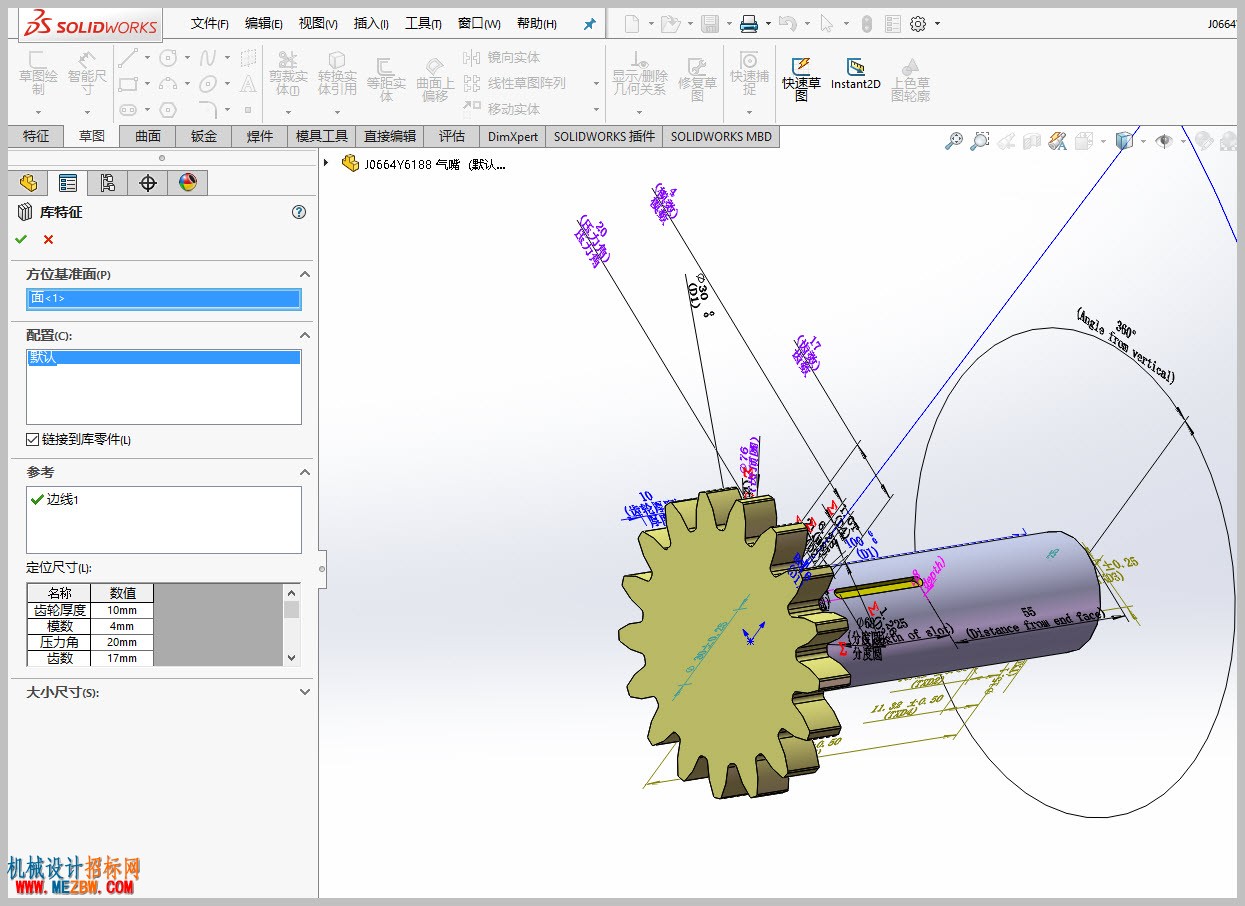

一个直齿轮

一个止动垫

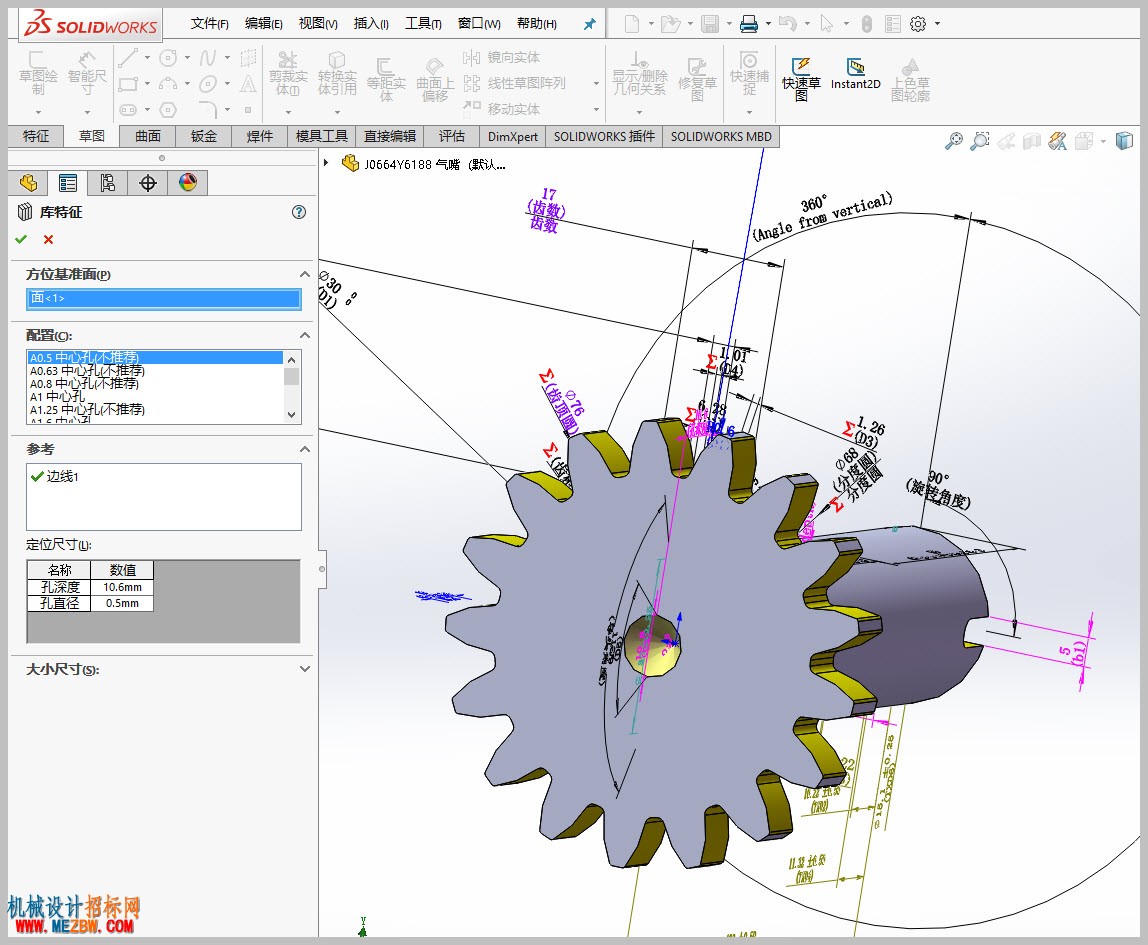

画个中心孔

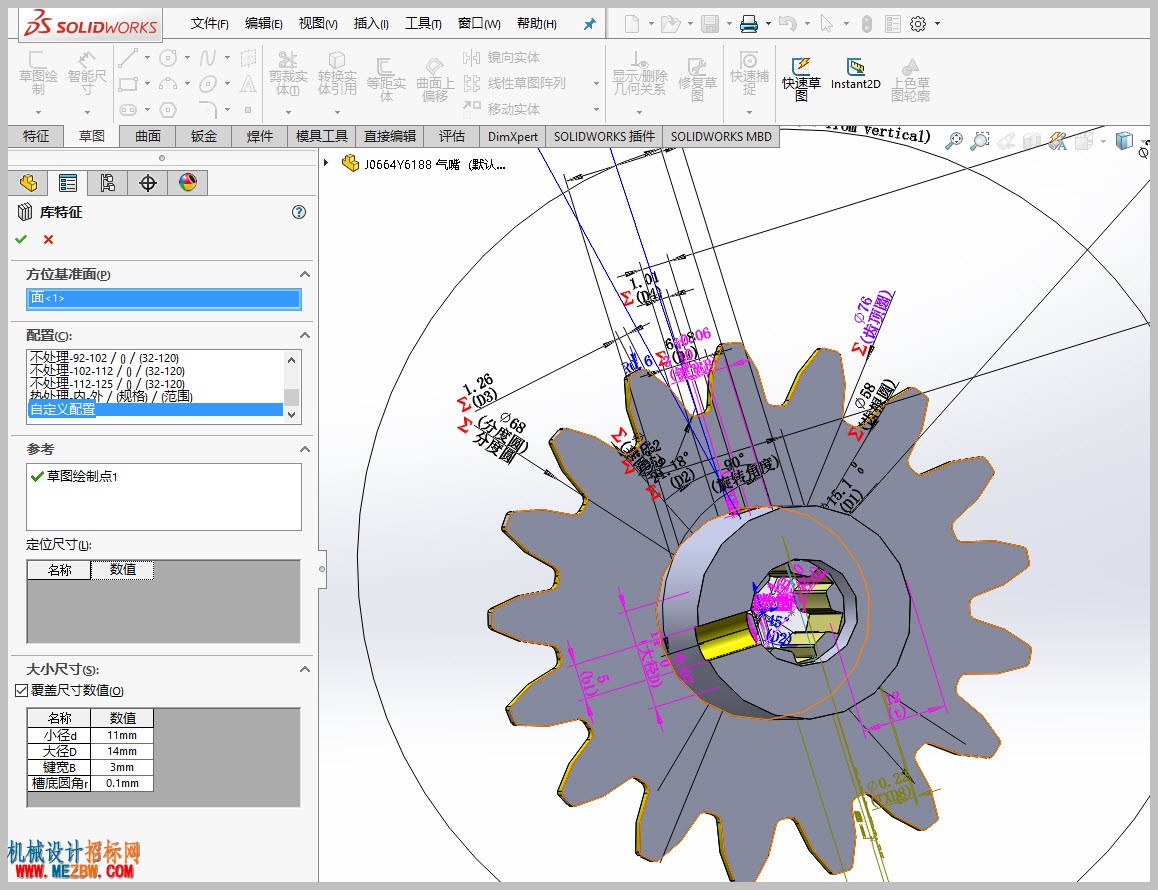

加个花键

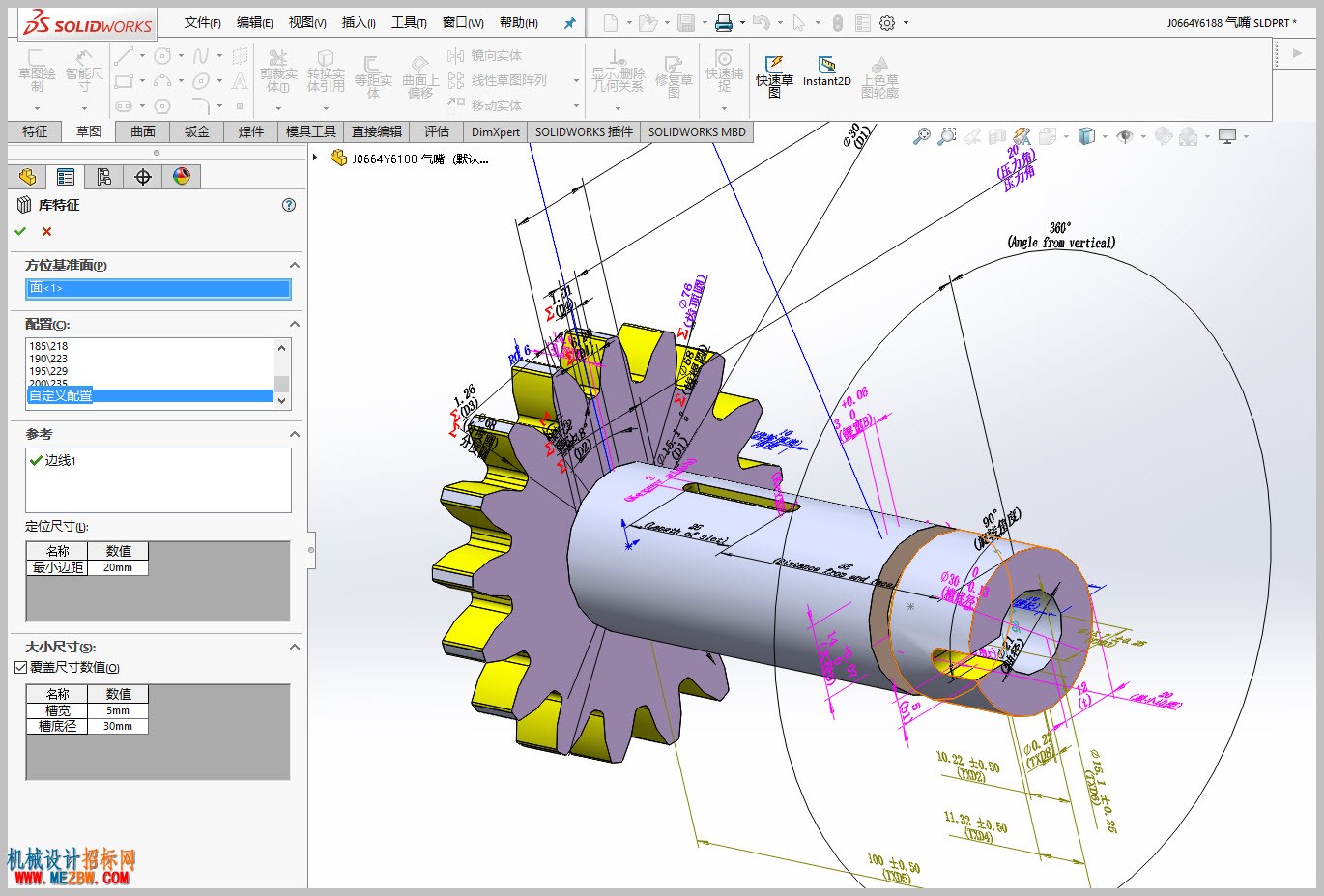

最后来个退刀槽

你看每一个特征库，都作了多种配置，都是从设计手册来的，每一个特征库，都是包含大量标准数据的。

我们能做这些国标特征库的定制，也可以做一些你个人需要的特征库，如果有特殊需要，可以联系作者李恪，付费定制

QQ：2909979289

我们作了多少特征库，咱看一下。

---

\SW设计库\2017V3机械设计招标网\s设计库\特征库  (7 folders, 3 files, 1.02 MB, 28.87 MB intotal.)

│ 普通V带轮和窄V带轮(基准宽度制）GB-T10412-2002.SLDLFP  313.50 KB

│ 轴槽、退刀槽.sldlfp    91.39 KB

│ 轴挡圈槽.sldlfp    636.50 KB

├─卡簧槽   (0folders, 3 files, 419.25 KB, 419.25 KB in total.)

│   孔槽.sldlfp  96.89 KB

│   孔槽1-60.sldlfp 131.50 KB

│   轴槽尺寸1-200.sldlfp    190.86 KB

├─法兰孔   (0folders, 2 files, 293.50 KB, 293.50 KB in total.)

│   圆形角度法兰孔.sldlfp   123.50 KB

│   方形法兰孔-拉伸.sldlfp  170.00 KB

├─回转轴特征   (8folders, 0 files, 0 bytes, 14.14 MB in total.)

│ ├─中心孔     (0 folders, 4 files, 377.64 KB, 377.64 KBin total.)

│ │   A型中心孔 GB／T4459.5—1999.sldlfp      88.52 KB

│ │   B型中心孔 GB／T4459.5—1999.sldlfp      94.77 KB

│ │   C型中心孔 GB／T4459.5—1999.sldlfp      100.55 KB

│ │   R型中心孔 GB／T4459.5—1999.sldlfp      93.79 KB

│ ├─齿轮   (0 folders, 1 files, 323.30 KB, 323.30 KB intotal.)

│ │   直齿轮.sldlfp 323.30 KB

│ ├─挡／垫圈  (3 folders, 0 files, 0 bytes, 1.12 MB intotal.)

│ │ ├─孔用     (0 folders, 2 files, 380.47 KB, 380.47 KBin total.)

│ │ │   A型通孔  GB／T893.1-86.sldlfp      172.06 KB

│ │ │   B型通孔  GB／T893.2-86.sldlfp      208.41 KB

│ │ ├─止动垫圈     (0 folders, 1 files, 177.45 KB, 177.45 KBin total.)

│ │ │   圆螺母止动垫圈（内舌）  GB／T858-1988.sldlfp      177.45 KB

│ │ └─轴用     (0 folders, 3 files, 590.45 KB, 590.45 KBin total.)

│ │     A型通轴  GB／T894.1-86.sldlfp      216.63 KB

│ │     B型通轴  GB／T894.2-86.sldlfp      265.67 KB

│ │     E型通轴   GB／T896-86.sldlfp  108.14 KB

│ ├─键连接     (2 folders, 0 files, 0 bytes, 1.98 MB intotal.)

│ │ ├─普通连接     (0 folders, 3 files, 490.29 KB, 490.29 KBin total.)

│ │ │   台阶定位（平键） GB1095-1979.SLDLFP     180.36 KB

│ │ │   端面定位（平键） GB1095-1979.SLDLFP     193.13 KB

│ │ │   孔（平键） GB1095-1979.SLDLFP   116.79 KB

│ │ └─花键     (2 folders, 0 files, 0 bytes, 1.50 MB intotal.)

│ │   ├─内花键     (0folders, 1 files, 288.63 KB, 288.63 KB in total.)

│ │   │   矩形A型 GB／T1144-2001.SLDLFP  288.63 KB

│ │   └─去料  (0folders, 2 files, 1.22 MB, 1.22 MB in total.)

│ │       矩形外中系列 GB／T1144-2001.SLDLFP  656.70 KB

│ │       矩形外轻系列 GB／T1144-2001.sldlfp     588.57 KB

│ ├─退刀槽     (2 folders, 0 files, 0 bytes, 547.11 KB intotal.)

│ │ ├─交变载荷件  (0 folders, 3 files, 391.13 KB, 391.13 KB intotal.)

│ │ │   A型退刀槽 JB／ZQ4238—1997.sldlfp   117.40 KB

│ │ │   孔倒角.SLDLFP 130.62 KB

│ │ │   孔圆角.SLDLFP 143.11 KB

│ │ └─要求不一样的通轴    (0 folders, 1 files, 155.98 KB, 155.98 KB intotal.)

│ │     A型退刀槽 JB／ZQ4238—1997.sldlfp   155.98 KB

│ ├─液压O形圈环形槽 (0 folders, 6 files, 1.23 MB, 1.23 MB intotal.)

│ │   external dynamic  ISO 3601-2-2008.sldlfp     192.32 KB

│ │   external pneumatic  ISO3601-2-2008.sldlfp    190.50 KB

│ │   external static  ISO 3601-2-2008.sldlfp     225.74 KB

│ │   face static  ISO 3601-2-2008.sldlfp     216.59 KB

│ │   internal dynamic  ISO3601-2-2008.sldlfp  194.60 KB

│ │   internal static  ISO 3601-2-2008.sldlfp      236.72 KB

│ ├─轴／孔特征     (1 folders, 0 files, 0 bytes, 143.36 KB intotal.)

│ │ └─自由过度圆角    (0 folders, 1 files, 143.36 KB, 143.36 KB intotal.)

│ │     圆形台阶自由表面过渡圆角半径.sldlfp    143.36 KB

│ └─轴承外圈孔     (3 folders, 0 files, 0 bytes, 8.45 MB intotal.)

│   ├─单列圆锥滚子  GB／T297-1994  (0 folders, 4 files, 2.80 MB,2.80 MB in total.)

│   │   冲轴不转.sldlfp      717.90 KB

│   │   冲轴转动.sldlfp      717.90 KB

│   │   普轴不转.sldlfp      717.90 KB

│   │   普轴转动.sldlfp      717.90 KB

│   ├─调心球 GB／T281-1994 (0 folders, 4 files, 3.22 MB,3.22 MB in total.)

│   │   冲轴不转.sldlfp      825.03 KB

│   │   冲轴转动.sldlfp      825.03 KB

│   │   普轴不转.sldlfp      825.03 KB

│   │   普轴转动.sldlfp      825.03 KB

│   └─深沟球 GB／T276-1994  (0 folders, 4 files, 2.43 MB, 2.43 MB intotal.)

│       冲击轴不转.SLDLFP      620.86 KB

│       冲击轴转动.SLDLFP      620.86 KB

│       普通轴不转.SLDLFP      620.86 KB

│       普通轴转动 .SLDLFP    620.86 KB

├─键槽 (0folders, 3 files, 665.24 KB, 665.24 KB in total.)

│   孔键槽.SLDLFP 324.28 KB

│   键槽.sldlfp  101.91 KB

│   轴键槽.sldlfp    239.05 KB

├─通用基体特征      (9folders, 0 files, 0 bytes, 4.09 MB in total.)

│ ├─H型钢     (0 folders, 1 files, 124.70 KB, 124.70 KBin total.)

│ │   H型钢  GB／T11263-1998.sldlfp  124.70 KB

│ ├─方形空心型钢  (0 folders, 1 files, 170.36 KB, 170.36 KB intotal.)

│ │   方形空心型钢  GB6728-1986.sldlfp     170.36 KB

│ ├─紧固特征  (0 folders, 10 files, 1.07 MB, 1.07 MB intotal.)

│ │   六角螺母1型 C级 GB／T41-2000.sldlfp   84.69 KB

│ │   带垫圈六角头.sldlfp   92.50 KB

│ │   带垫圈螺母头.sldlfp   99.51 KB

│ │   带垫圈螺栓头.sldlfp   104.93 KB

│ │   带垫圈双螺母头.sldlfp      124.67 KB

│ │   带垫圈双螺栓头.sldlfp      130.65 KB

│ │   开槽圆柱头.sldlfp 105.40 KB

│ │   螺母头.sldlfp 100.67 KB

│ │   螺栓头.sldlfp 99.35 KB

│ │   铆钉头.sldlfp 154.30 KB

│ ├─矩形空心型钢  (0 folders, 1 files, 194.80 KB, 194.80 KB intotal.)

│ │   矩形空心型钢  GB6728-1986.sldlfp     194.80 KB

│ ├─螺纹孔     (0 folders, 4 files, 944.84 KB, 944.84 KBin total.)

│ │   新建文本文档.txt 2.26 KB

│ │   螺纹过孔GB／T16939-1997.sldlfp 434.17 KB

│ │   盲孔螺纹GB／T16939-1997.sldlfp 244.78 KB

│ │   通孔螺纹GB／T16939-1997.sldlfp 263.62 KB

│ ├─铆钉孔     (0 folders, 1 files, 172.98 KB, 172.98 KBin total.)

│ │   铆钉用通孔直径 GB／T152.1—1988.sldlfp      172.98 KB

│ ├─热轧槽钢  (0 folders, 1 files, 129.23 KB, 129.23 KB intotal.)

│ │   热轧槽钢  GB／T706—2008.sldlfp     129.23 KB

│ ├─热轧工字钢     (0 folders, 1 files, 102.37 KB, 102.37 KBin total.)

│ │   热轧工字钢  GB／T706—2008.sldlfp  102.37 KB

│ └─热轧角钢  (0 folders, 3 files, 1.22 MB, 1.22 MB intotal.)

│     不等边角钢 -短边贴地 GB／T706—2008.sldlfp     450.91 KB

│     不等边角钢 -长边贴地 GB／T706—2008.sldlfp     450.30 KB

│     等边角钢  GB／T706—2008.sldlfp     348.83 KB

├─未分类特征   (1folders, 1 files, 172.22 KB, 6.07 MB in total.)

│ │ 型材框架.sldlfp 172.22 KB

│ └─搜集   (0 folders, 22 files, 5.90 MB, 5.90 MB intotal.)

│     120风扇孔.SLDLFP    172.50 KB

│     86风扇孔.SLDLFP     170.00 KB

│     MS380锁孔.SLDLFP   158.00 KB

│     百页窗-1.sldlfp    261.50 KB

│     百页窗.sldlfp 274.00 KB

│     带锁转舌锁孔.SLDLFP      159.50 KB

│     对焊法兰-1.sldlfp 656.50 KB

│     对焊法兰-2.sldlfp 207.00 KB

│     对焊法兰.sldlfp    263.50 KB

│     法兰JB／T81-94 PN1.6.sldlfp 187.00 KB

│     法兰基体.sldlfp    355.00 KB

│     反向锁孔.SLDLFP 173.00 KB

│     接头.sldlfp    542.50 KB

│     切割孔.SLDLFP    162.50 KB

│     上开门锁孔.SLDLFP   172.50 KB

│     上开锁孔.SLDLFP 177.50 KB

│     锁孔.SLDLFP 172.00 KB

│     外覆盖锁孔.SLDLFP   179.50 KB

│     小截止阀.SLDLFP 443.00 KB

│     针形阀.SLDLFP    880.50 KB

│     转舌锁孔.SLDLFP 166.50 KB

│     锥底孔.sldlfp 107.00 KB

└─圆形基体特征      (2folders, 0 files, 0 bytes, 2.22 MB in total.)

  ├─紧固特征   (0folders, 10 files, 1.18 MB, 1.18 MB in total.)

  │   六角头.sldlfp 184.20 KB

  │   带垫圈六角头.sldlfp   95.19 KB

  │   带垫圈螺母头.sldlfp   100.28 KB

  │   带垫圈螺栓头.sldlfp   106.62 KB

  │   带垫圈双螺母头.sldlfp      128.15 KB

  │   带垫圈双螺栓头.sldlfp      134.34 KB

  │   开槽圆柱头.sldlfp 105.40 KB

  │   六角螺母1型 C级 GB／T41-2000.SLDLFP     99.14 KB

  │   螺栓头.sldlfp 100.36 KB

  │   铆钉头.SLDLFP    159.21 KB

  └─螺孔直径阵列   (1folders, 1 files, 337.89 KB, 1.03 MB in total.)

    │ 螺纹通孔 GB／T16939-1997.SLDLFP   337.89 KB

    └─直通孔   (0folders, 3 files, 718.45 KB, 718.45 KB in total.)

        直孔松弛 GB／T16939-1997.SLDLFP      240.94 KB

        直孔紧密 GB／T16939-1997.SLDLFP      237.33 KB

        直孔正常 GB／T16939-1997.SLDLFP      240.18 KB

kassa

感谢分享

2008zxd

谢谢楼主，楼主辛苦了!

wfhsaliy

都是大咖级的

hope92

学习一下

18874082202

楼主把SW玩明白了

love931

中心孔在哪里

linkral

真棒，一直限于时间方面的原因都没有做成这样的特征库，
现在突然发现在这里找到了，真是太棒了。

halfsmoke

mike 发表于 2017-7-28 19:21
太棒了。楼主能多做些介绍吗？

例1：V带轮

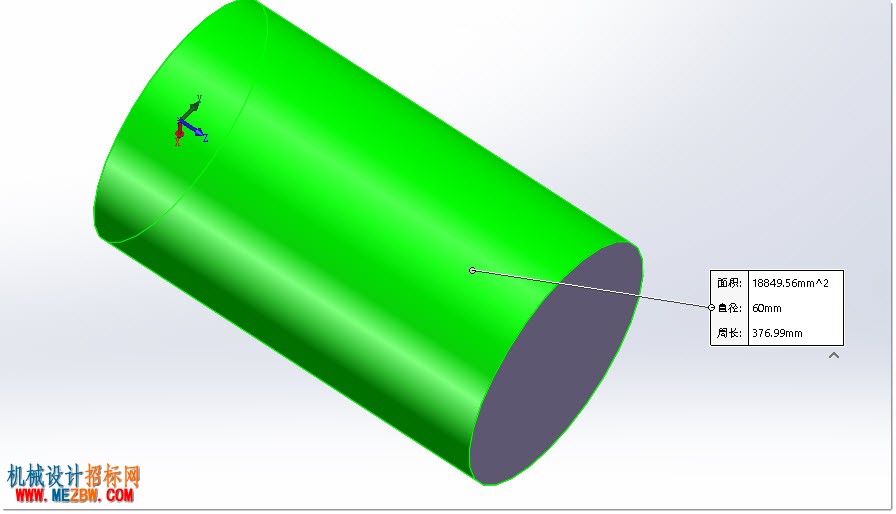

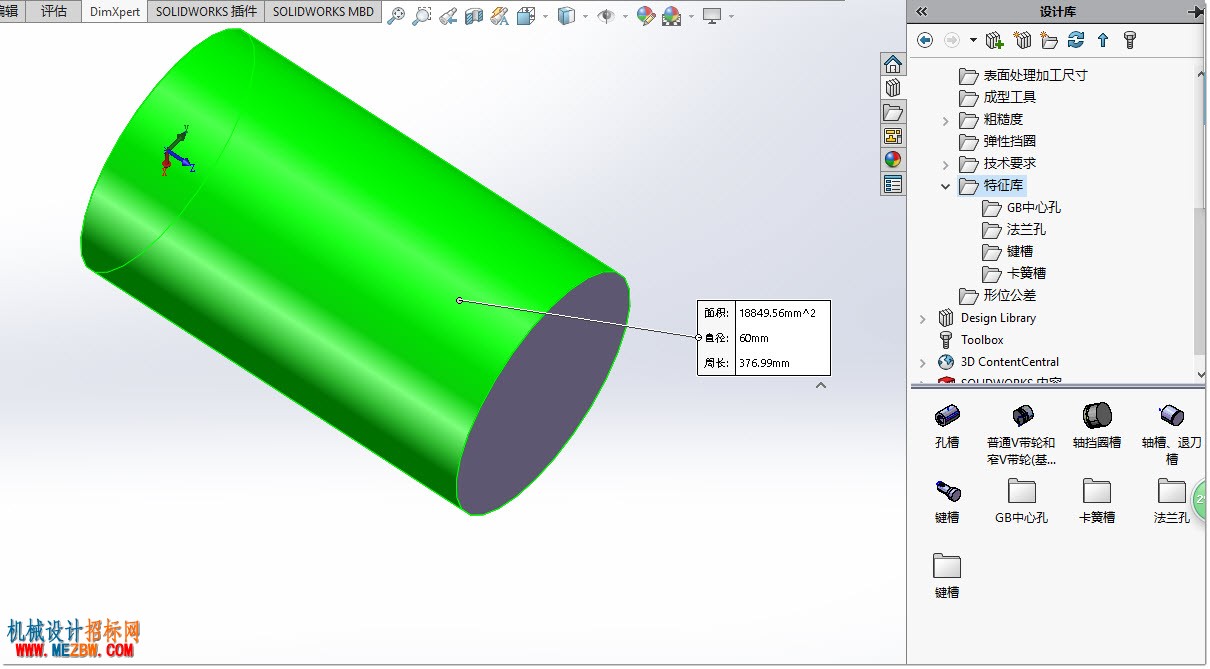

这是个直径60的圆柱，我现在要把它改成皮带轮。
换成V带，得有皮带尺寸，知道了尺寸，我还得知道配合皮带尺寸的槽尺寸，我不知道呀！那特征库中

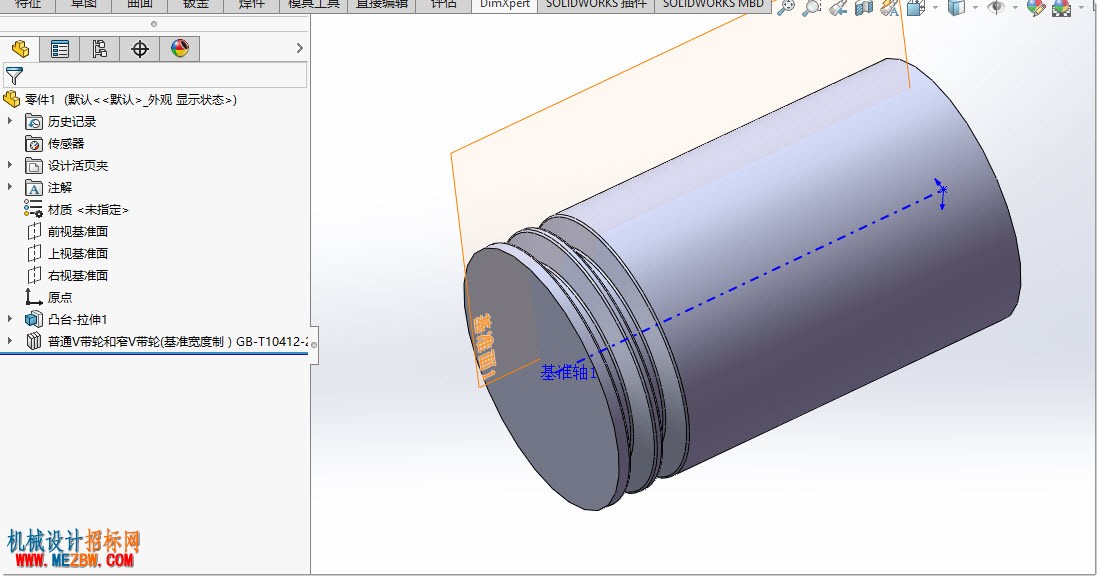

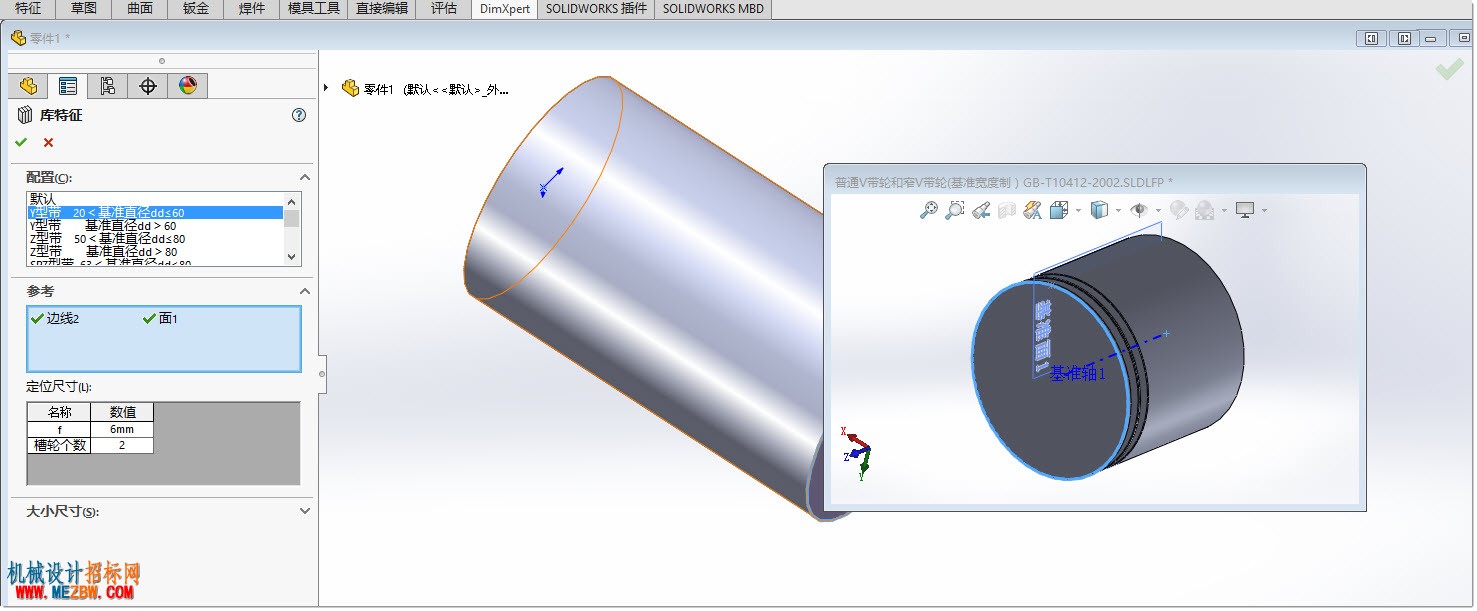

把我们的国标V带轮槽特征库拖进去。

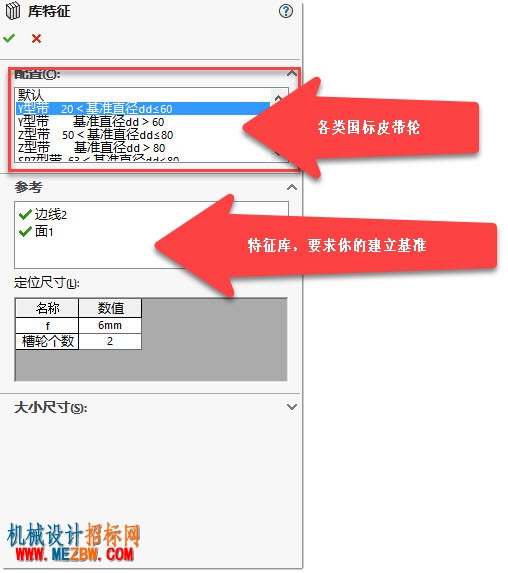

选标准，选制作基准

你选基准的时候，会给你一个提示模型，让你选线，你就找你的线，让你选面，你就选你的面，自己尝试一下，应该都能搞定。
需要注意的是：
比如我选这个Y形皮带，要求尺寸20~60，那你这个圆柱要是搞成70，它就会报错。（你得懂一点这个皮带的参数，什么是基准半径）
第二个容易出错的，是你选择的参考，比如在这个V形带中，要注意参考的方向：

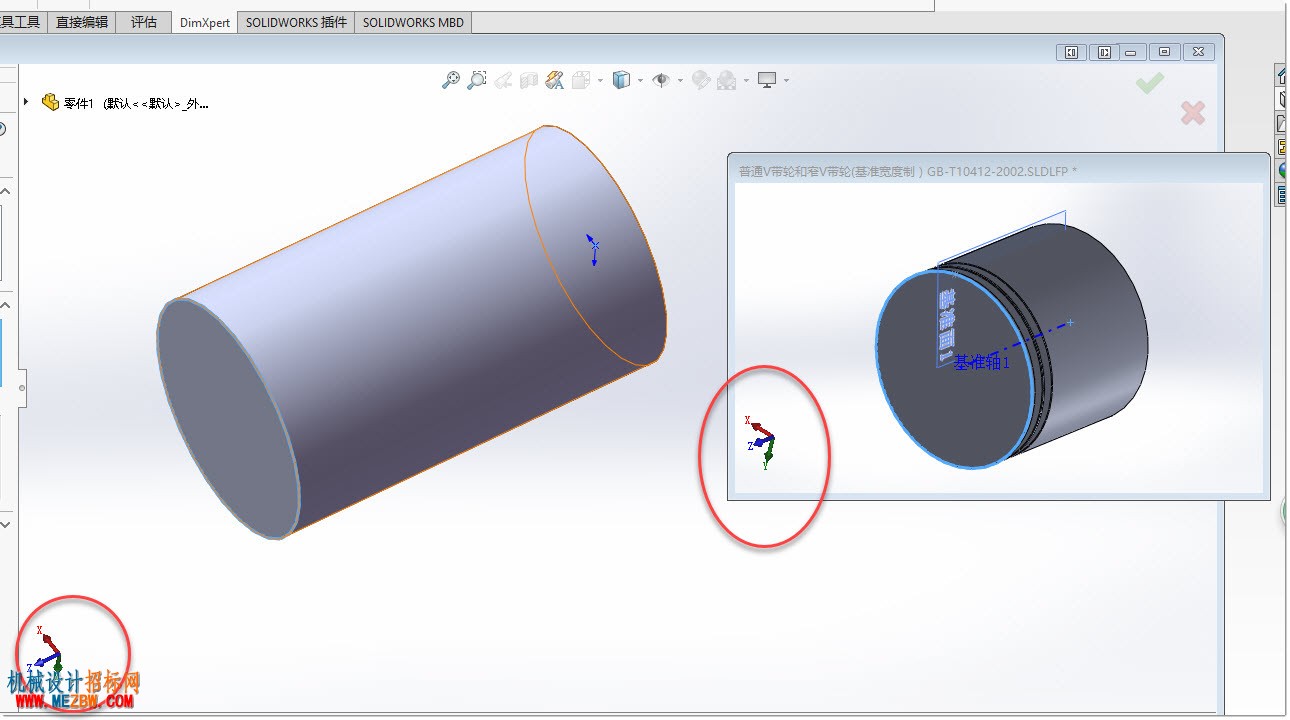

注意上图中，两个坐标系，请尽量把你个人模型的坐标系方向，等同于示例模型的坐标系方向，然后再选择参考。
非常重要，非常容易出错！！！！！！！！特征库使用的最容易出错的地方，就是这个。

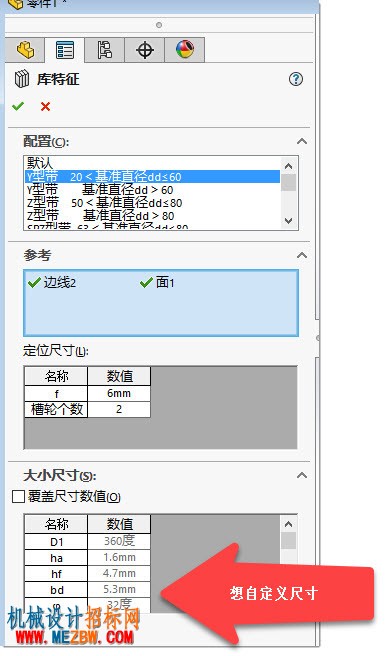

如果你想自定义尺寸，请在这里，覆盖尺寸参数。

看看成果。

所说的参数化设计，什么参数化？就是你给几个尺寸，通过我们预先定义的参数几何关系，可以构建成模型的方法。
特征库，也是一种参数化设计。
