正交面齿轮传动瞬态分析报告

[复制链接]
发表于 2024-5-19 07:45:53 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
正交面齿轮传动瞬态分析报告.rar (132.56 KB, 下载次数: 0)


截屏图文件

用最大主应力分析

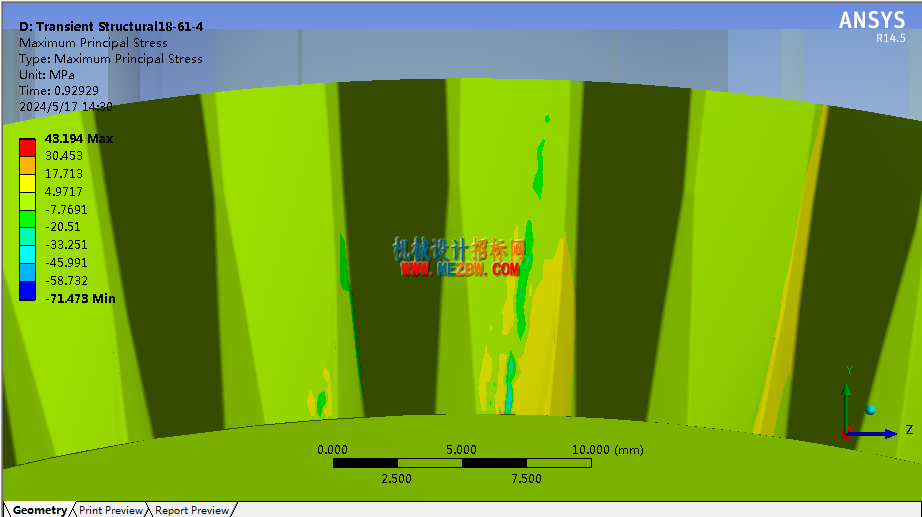

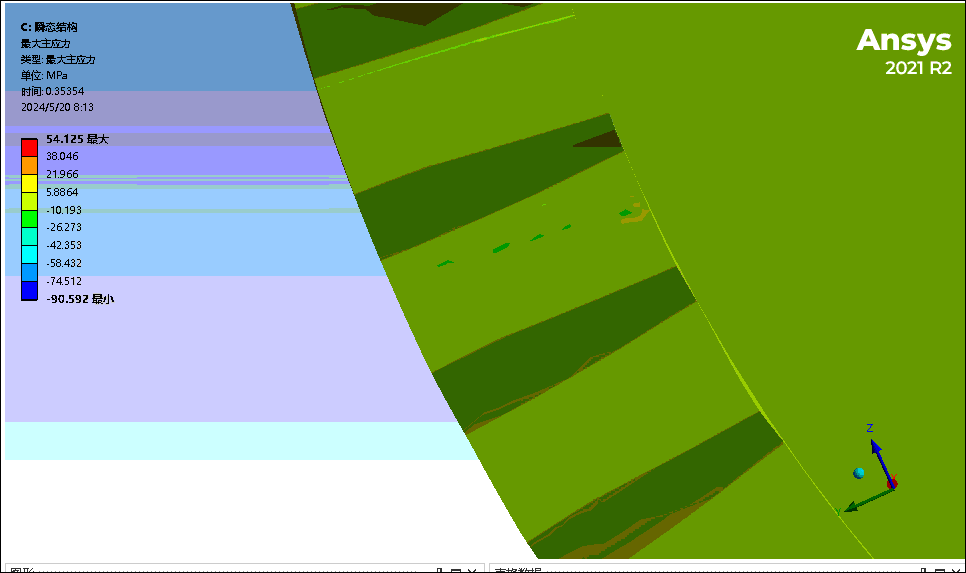

面齿轮瞬态分析中的应力分布及大小

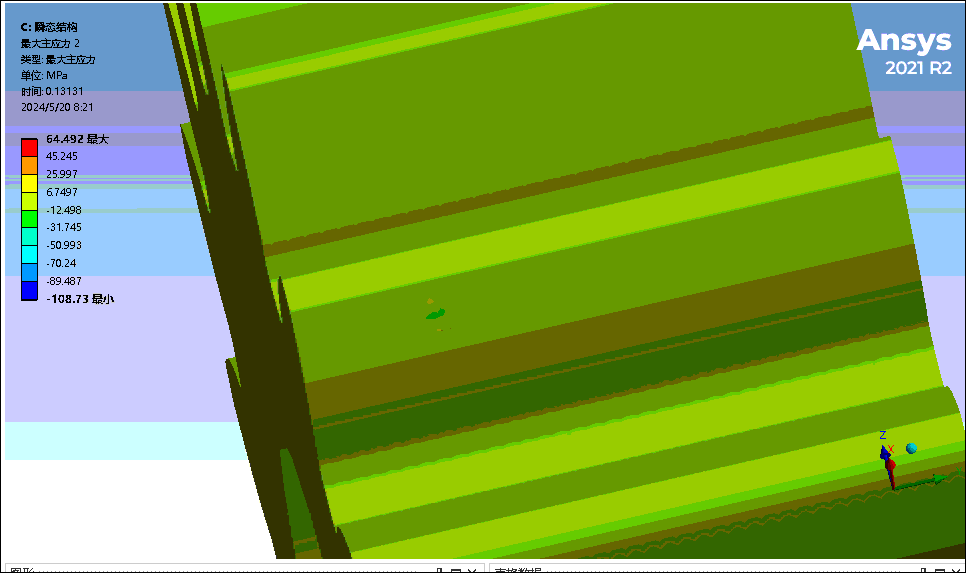

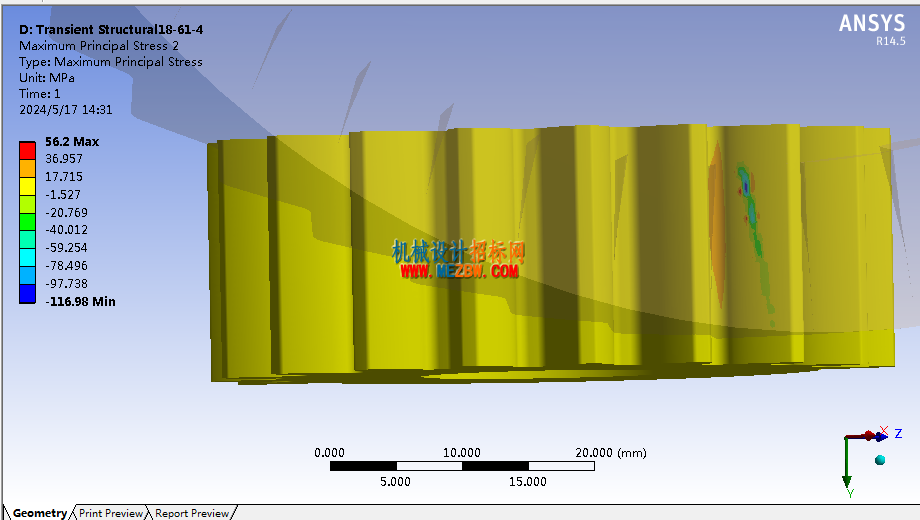

小齿轮瞬态分析中的应力分布及大小


用等效应力计算瞬态分析结果

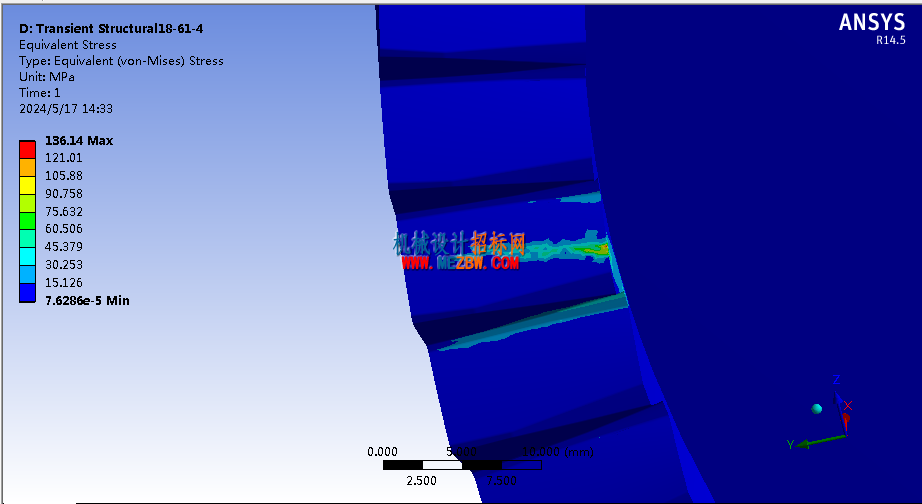

面齿轮等效应力的分布及大小

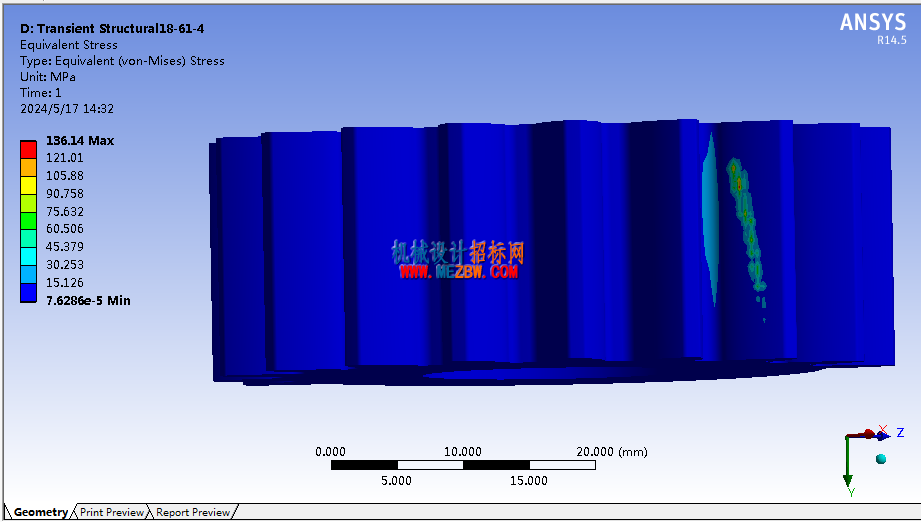

小齿轮应力分布及大小


瞬态分析中,使用普通结构钢的寿命分析

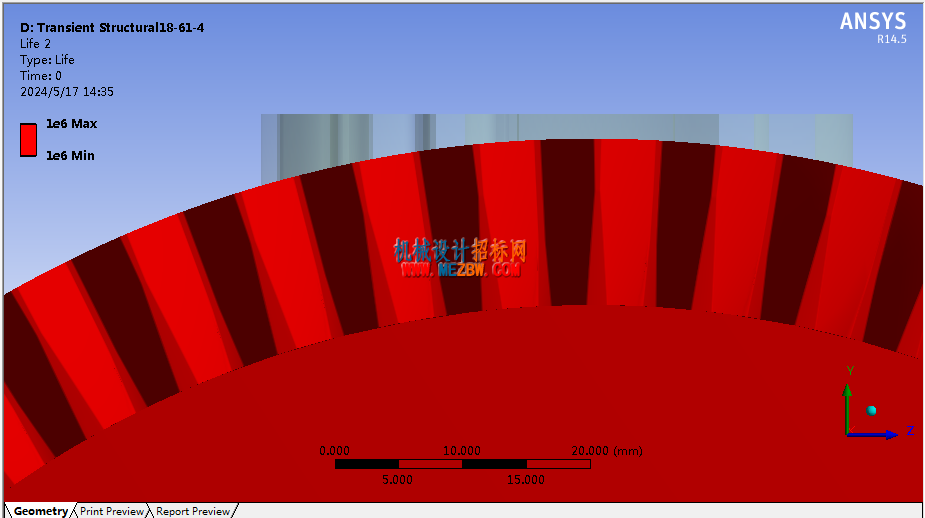

面齿轮的寿命

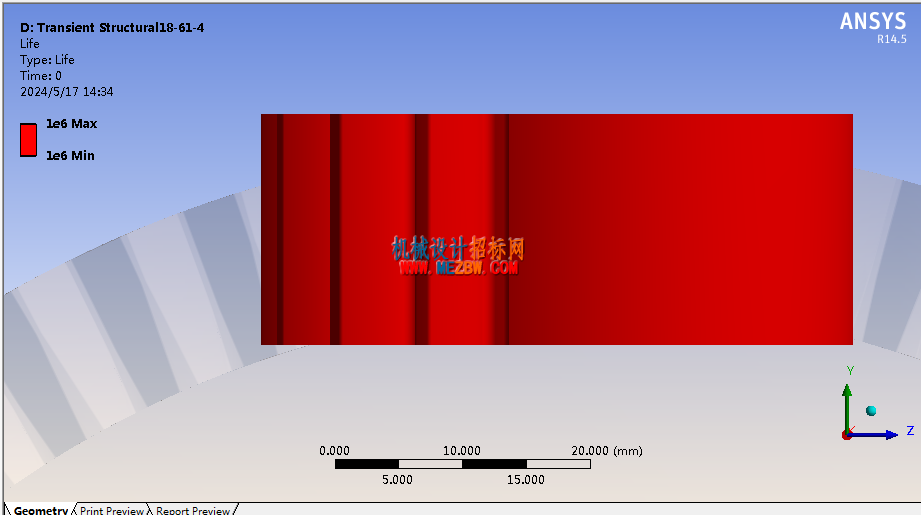

小齿轮的寿命图

 楼主| 发表于 2024-5-19 07:53:40 | 显示全部楼层

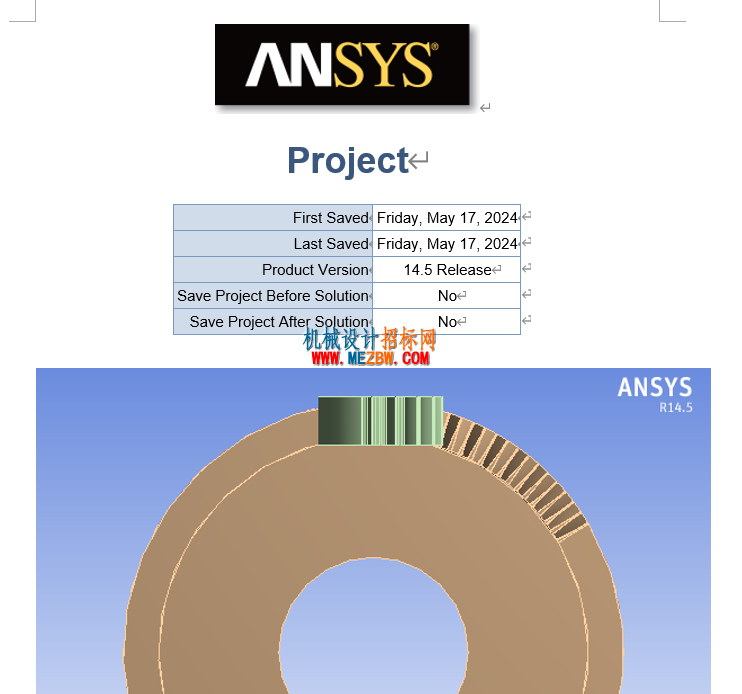

分析报告的首页,对正交面齿轮传动模型进行适当的简化处理,得到瞬态分析的完整报告。基本参数,模数2.5,圆柱齿轮18齿,法向压力角为20度,径向变位系数为0.35,面齿轮齿数为61,扭矩为30Nm。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2024-5-21 03:08:31 | 显示全部楼层








在ANSYS软件的设置中,有一个是等效应力,也就是把拉应力或者压应力都混合在一起,给出各点应力值的大小,还有一种是以最大拉应力为依据,根据受力的方向,把拉应力设置为正向,压应力设置为负向,仔细分开,这样,零件的应力就有了方向性,在选材时,可以根据不同方向的力的大小,选择较为合适的材料。通常韧性材料用于拉应力较大的零件,脆性材料则相反。
