从一张图片格式的文件，怎么快速抄图？

正树

图片格式图纸

客户那，有时候，为了各种安全考虑，经常会发PDF版的图纸，日本的公司有时候，甚至于会搞tif图片格式的图纸，给你发过来跟你说，让我们做，这种图纸怎么办？
对于一些搞机械的师傅，对这类文件处理，不是很内行，咱这给说说这类图，我们怎么办。

目标：PDF

Adobe Acrobat毫无疑问，最官方，最权威的编辑器了。下载一个（机械设计招标网上有Adobe Acrobat XI Pro），就可以直接编辑内容了，不过对加密的PDF，对由图片生成的PDF，都没辙，别想了。尤其图纸，这9成9，估计你即便有编辑器，也会编辑不了。

换思路：截图，编辑图片，描图。

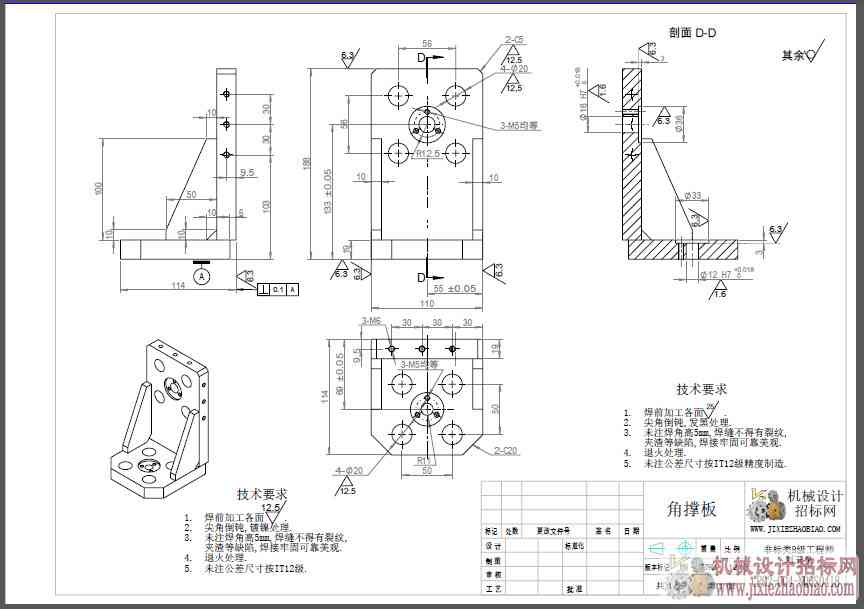

在各种cad，无论你是三维软件，还是二维软件，都有插入图片的方法，并且有调整图片比例的方法，以solidworks和下面我们工程师的一张图片为例。


根据这张图片，我要快速生成3D，根据尺寸来画，当然可以，但更快的方法是，描！
在sw里，我插入这张图片，当然图片我们是很难保证1：1的，所以，我得想办法把它修改成1:1。

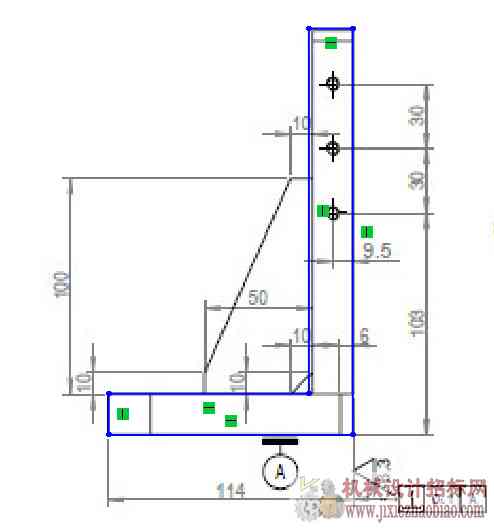

在图片上我画1根蓝色的线，发现图片尺寸是30，实际尺寸是38.

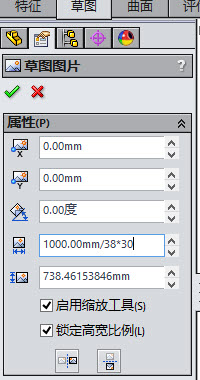

那就可以调整图片比例了。是多少？30/38，利用sw的计算功能，我修改图片的比例直接改为如上。
然后我开始沿着图片描图，调整原点。
再标注尺寸，好处在哪？是搞机械的话，就不讲了，都有实操经验。简单的图可能还不如自己画，但复杂的图纸……你懂的！

jxjy

好

placeisme

CAD描起来不错
