三维建模练习——第八题

六月飘雪 · 发表于 2014-12-2 19:25:58

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

感谢各位朋友的支持！我们三维建模练习进入了第八题，坚持练习的朋友越来越少，让我想到了我们机械这个行业。一开始是选择机械的人有很多，但随着时间流逝，最后能坚持下来的人却非常的少。能加持走到最后做到总工的，往往只有那么几个人。扯的有点多了！
上一题的答案是：（标准答案：117619.68）
下面是我们今天的题目：

题目简介：

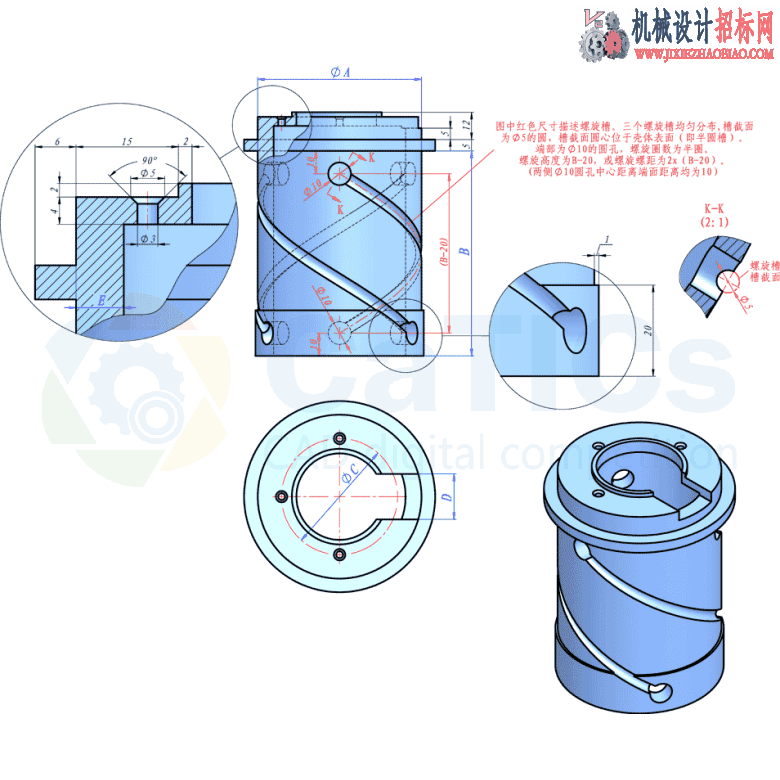

题目：参照图构建零件模型，注意其中的同心、对称、阵列等关系。

参数：A=72， B=90， C=51， D=20， E=7

问题：该模型体积为多少？

温馨提示:本题答案会在下一题中给出，有想立刻知晓答案的朋友可以下载我们的附件！

NOL · 发表于 2014-12-9 21:22:14

本帖最后由 NOL 于 2014-12-9 21:28 编辑

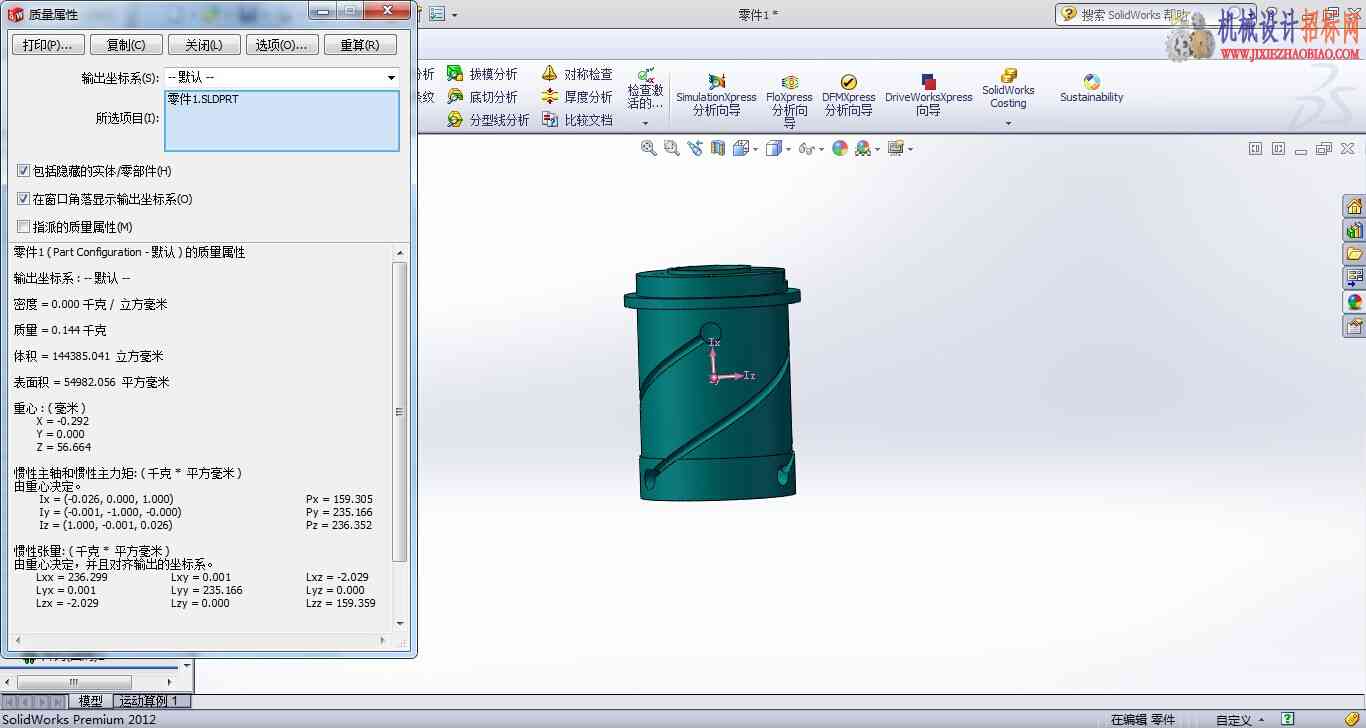

完成了

六月飘雪 · 发表于 2014-12-7 18:25:18

NOL 发表于 2014-12-7 14:40
给的数据不对吧？怎么画不出来

是在不好意思，参数给错了。谢谢给指出来！

NOL · 发表于 2014-12-7 14:40:17

给的数据不对吧？怎么画不出来

NOL · 发表于 2014-12-3 23:31:20

先围观，再学习
