【米思米机械设备知识分享】- 二极管类型符号解析

[复制链接]
发表于 2023-6-6 16:38:29 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×

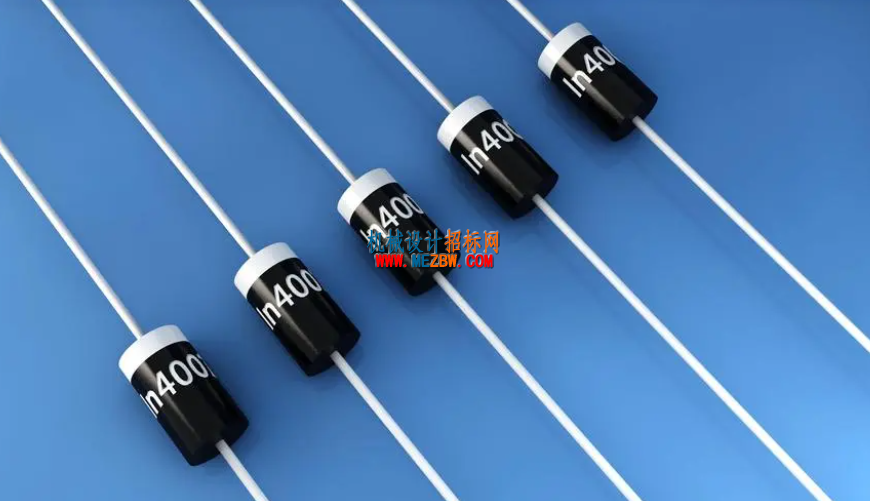

二极管又称晶体二极管,简称二极管(diode),另外,还有早期的真空电子二极管;它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流的传导性。
一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。当外加电压等于零时,由于p-n结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。
二极管类型符号解析
CT---势垒电容
Cj---结(极间)电容,表示在二极管两端加规定偏压下,锗检波二极管的总电容
Cjv---偏压结电容
Co---零偏压电容
Cjo---零偏压结电容
Cjo/Cjn---结电容变化
Cs---管壳电容或封装电容
Ct---总电容
CTV---电压温度系数。在测试电流下,稳定电压的相对变化与环境温度的绝对变化之比
CTC---电容温度系数
Cvn---标称电容
IF---正向直流电流(正向测试电流)。锗检波二极管在规定的正向电压VF下,通过极间的电流;硅整流管、硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流;测稳压二极管正向电参数时给定的电流
IF(AV)---正向平均电流
IFM(IM)---正向峰值电流(正向最大电流)。在额定功率下,允许通过二极管的最大正向脉冲电流。发光二极管极限电流。
IH---恒定电流、维持电流。
Ii---发光二极管起辉电流
IFRM---正向重复峰值电流
IFSM---正向不重复峰值电流(浪涌电流)
Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流
IF(ov)---正向过载电流
IL---光电流或稳流二极管极限电流
ID---暗电流
IB2---单结晶体管中的基极调制电流
IEM---发射极峰值电流
IEB10---双基极单结晶体管中发射极与第一基极间反向电流
IEB20---双基极单结晶体管中发射极向电流
ICM---最大输出平均电流
IFMP---正向脉冲电流
IP---峰点电流
IV---谷点电流
IGT---晶闸管控制极触发电流
IGD---晶闸管控制极不触发电流
IGFM---控制极正向峰值电流
IR(AV)---反向平均电流
IR(In)---反向直流电流(反向漏电流)。在测反向特性时,给定的反向电流;硅堆在正弦半波电阻性负载电路中,加反向电压规定值时,所通过的电流;硅开关二极管两端加反向工作电压VR时所通过的电流;稳压二极管在反向电压下,产生的漏电流;整流管在正弦半波最高反向工作电压下的漏电流。
IRM---反向峰值电流
IRR---晶闸管反向重复平均电流
IDR---晶闸管断态平均重复电流
IRRM---反向重复峰值电流
IRSM---反向不重复峰值电流(反向浪涌电流)
Irp---反向恢复电流
Iz---稳定电压电流(反向测试电流)。测试反向电参数时,给定的反向电流
Izk---稳压管膝点电流
IOM---最大正向(整流)电流。在规定条件下,能承受的正向最大瞬时电流;在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管https://www.misumi.com.cn/seojingtai/erjiguan.html的最大工作电流
IZSM---稳压二极管浪涌电流
IZM---最大稳压电流。在最大耗散功率下稳压二极管允许通过的电流
iF---正向总瞬时电流
iR---反向总瞬时电流
浏览米思米官网https://www.misumi.com.cn/学习更多电工知识
