三维建模练习——第九题（钣金）

六月飘雪 · 发表于 2014-12-22 09:21:40

您需要登录才可以下载或查看，没有账号？注册

×

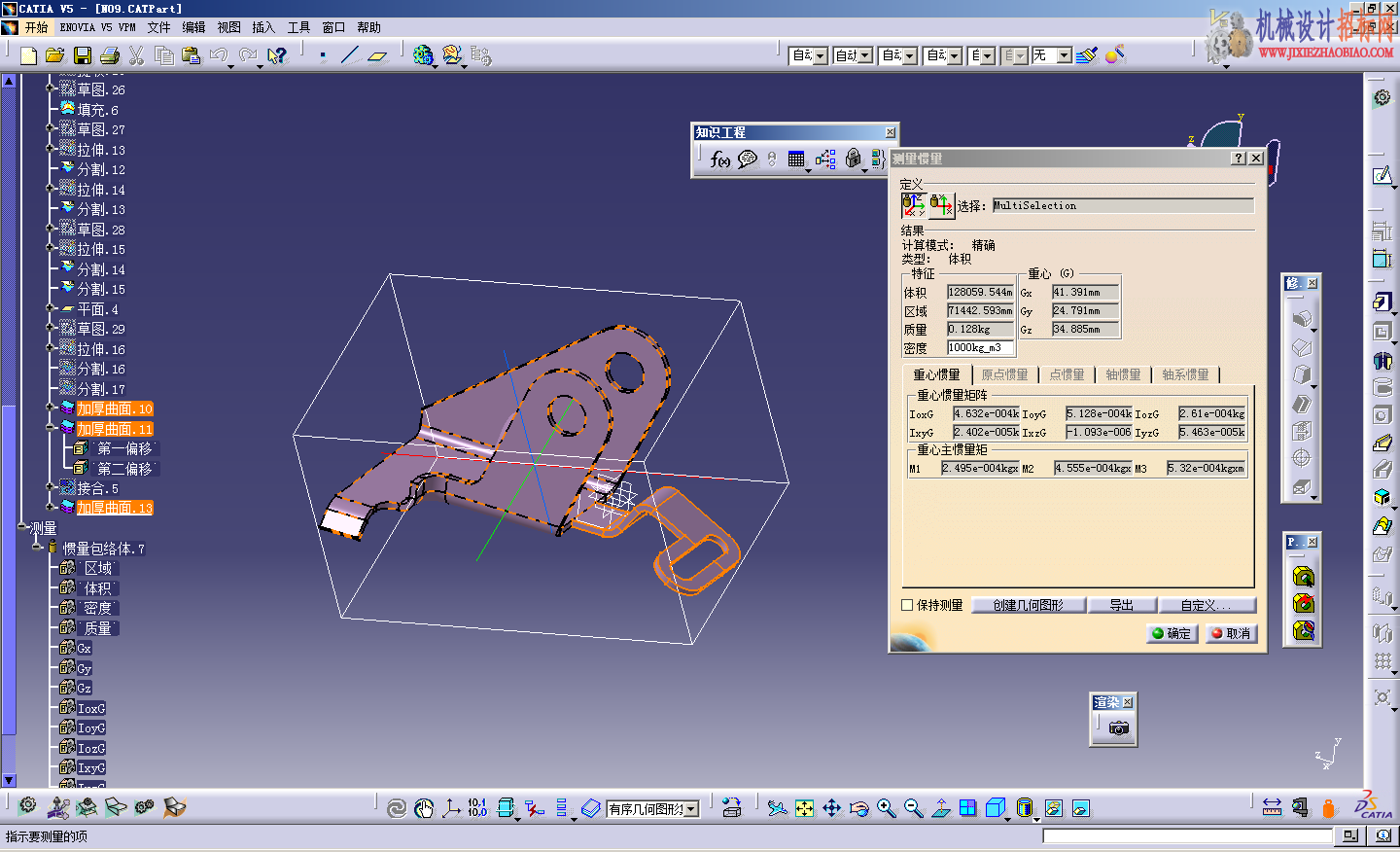

废话不多说，今天我们来一道钣金题。上一题的答案：（标准答案：159549.76）
本节题目入下：

题目简介：

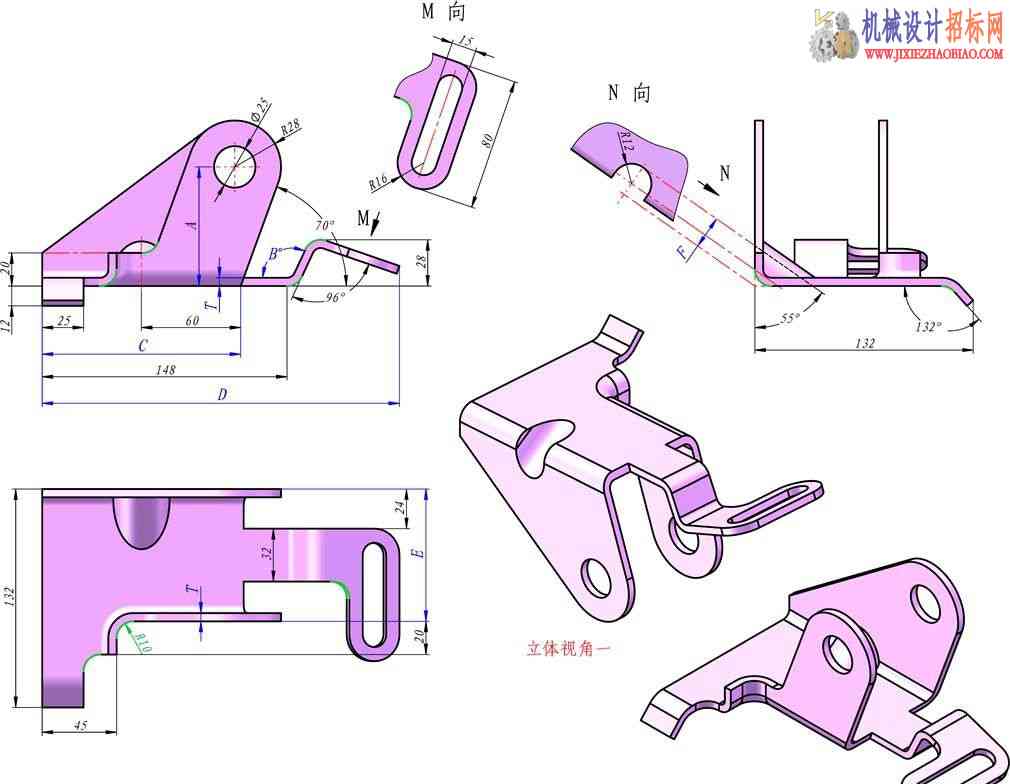

题目： 参照上图，构建立体模型，注意其中的等壁厚（均为T）、同心等几何关系。

参数：A：82 ， B：123 ， C：127 ， D：229 ， E：82 ， F：22 ， T：4

问题：请问模型的体积为多少？（请精确到小数点后两位，答案区间为：50000~500000）

温馨提示:本题答案会在下一题中给出，有想立刻知晓答案的朋友可以下载我们的附件！

NOL · 发表于 2014-12-25 09:34:44

第八题的我的差很远，不知道哪里错了。麻烦版主给我指指，谢谢

小鑫空荡荡 · 发表于 2014-12-24 11:24:02

感觉有点不对劲
