你们的图号是怎么定义的呢?
使用我们机械设计招标网solidworks设计库的设计们可能知道,我们的设计库,包括一套图号取号系统

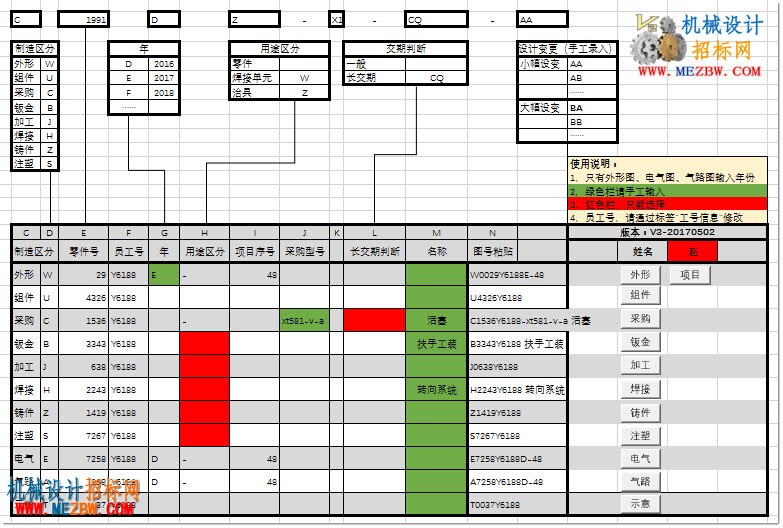

2017-5-8 23.04.37.jpg
我们的图号管理,是基于这么个原则:
1,不重复
2,无法识别【无法让外人识别哈,你可别理解成咱们自己都不能识别】
3,可辨识,零件分类,员工号,加工分类等等。

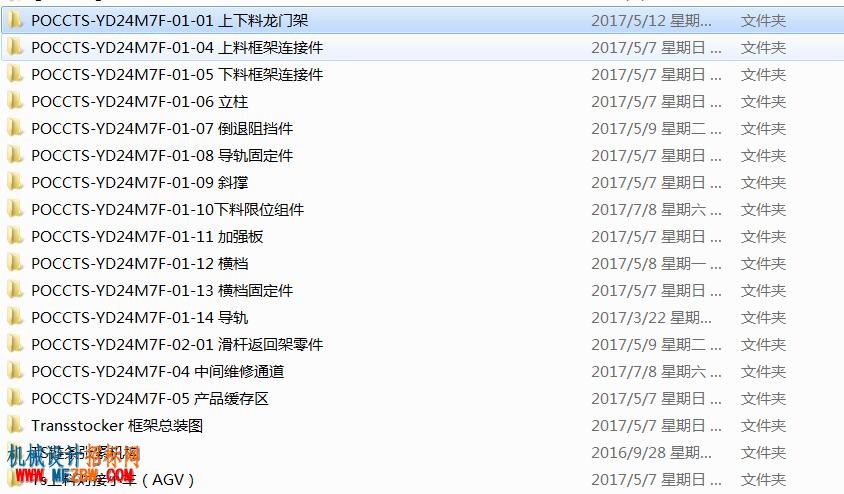

我们就想提一下这个无法识别,因为作者工作过的若干大型集团企业,对图号的管理,就是逐个排列。
咱们通俗点讲:你眼前有3个项目的100张图纸,那么这100张图纸的图号,就是1,2,3,4,5~~100
他们是不区分项目的,除非是特殊项目,会有专门的项目号。

用这种方法做图号,比如我一个项目有10张图纸,我给加工商A,8张图纸,加工商B,2张图纸,无论哪家,也看不出这个产品到底由多少个零部件组成。

那怎么调用某个项目的图纸呢?
靠管理系统,比如传说中的PDM,另外也有我们自己做的小程序,来批量调用图纸,从不像经历过的某公司靠文件夹来区分项目。

当然,用文件夹,是最经济最简单易行的方式,我们明白,对于产品数量并不算巨大,对于图纸并不是恐怖级别数量的企业,文件夹的效率,应该是非常高的。

阐述完我们图号管理系统的不重复性后,我们再说说另外一个情况:

最近给我们的客户定制一套设计库,对于这个图号,就有这么个疑问:

比如某个项目有千级、万级的图纸,项目必然需要拆分成若干部组,客户希望能够用100、200、300这样的数字来表示每个部组的构成图纸。
但由于项目过于庞大,比如对第一个部组有个想法,那就做出10张图;
这时候,又开始对第二个部组开始作图又做出20张图;
转过头来,发现第一个部组有问题,需要改进,增加图纸……
也就是说,如果不把所有部组的所有零部件图纸全部做完,那图号就没办法定。
像这种情况,该怎么解决呢?特别是PM们,对于我们图纸的管理,想必每个人都有一套自己总结出来的经验,再或者你觉得你们使用的图号设置办法牛逼,也可以跟我们讲讲。

我们知道国标、或者国际上,是有一套已经定义好的图号管理方式的,但是我们也注意到,那些管理方式,一方面非常复杂,另一方面,行业不同,图号的设置方式也并不相同。
图号说到底,是为了给我们机械师们工作带来方便,那你有没有个独到的想法,来管理我们经年累月的积累下来的图纸呢?
如果您能在我们的网站上留下您独到的看法。我们的网站管理们会给您增加不少积分奖励,欢迎参与!


单选投票, 共有 38 人参与投票
您所在的用户组没有投票权限
发表于 2023-8-16 10:49:54 | 显示全部楼层
一物多码,是要给后段部门造成世纪难题,挑战他们的底线
回复

使用道具 举报

 楼主| 发表于 2022-11-24 20:10:31 | 显示全部楼层
958992481 发表于 2022-9-11 09:57
图号定义中带员工编号什么意思 没意义吧

各有各的理解,你仅从作图角度,从图纸角度,觉得看图可以找人,没问题。我们从数据管理的角度,重名的人很多,违背索引唯一性原则,好像也没问题。


回复

使用道具 举报

发表于 2022-9-11 09:57:35 | 显示全部楼层
图号定义中带员工编号什么意思 没意义吧

回复

使用道具 举报

 楼主| 发表于 2020-2-26 12:53:18 | 显示全部楼层
代数式开绿灯 发表于 2020-1-17 09:19
我们这边需要通过U8系统来新增编号,命名规则是属性分类的方式来做的;很头疼。 有N个人在同时使用这个系统 ...

哈哈,9年前,我们公司也用的U8,后来取号系统由专人管理,不允许个人使用,有专门的事务官干取号的


回复

使用道具 举报

发表于 2020-1-17 09:19:14 | 显示全部楼层
我们这边需要通过U8系统来新增编号,命名规则是属性分类的方式来做的;很头疼。 有N个人在同时使用这个系统,手慢了编码就被别人占用了,还要从新改过。

回复

使用道具 举报

发表于 2018-12-7 16:25:28 | 显示全部楼层

我们这本就是免费的

回复

使用道具 举报

发表于 2017-8-11 09:47:59 | 显示全部楼层
gongjian1212 发表于 2017-8-11 09:47
@正树  大佬,能不能发一份图号管理系统V3的给我,因为我们公司的图号定义太乱了

有偿的也可以

回复

使用道具 举报

发表于 2017-8-11 09:47:26 | 显示全部楼层
gongjian1212 发表于 2017-8-11 09:20
这份图号管理系统要到那里下载,以前版本不能使用,还有就是姓名改不了,需要权限

@正树  大佬,能不能发一份图号管理系统V3的给我,因为我们公司的图号定义太乱了

回复

使用道具 举报

 楼主| 发表于 2017-8-11 09:42:26 | 显示全部楼层
gongjian1212 发表于 2017-8-11 09:20
这份图号管理系统要到那里下载,以前版本不能使用,还有就是姓名改不了,需要权限

我们设计库里包含了。员工编号,应该是可以随便改的。

回复

使用道具 举报
