[免费版] 用Solidworks宏的注意事项,宏按钮的设置-V3

[复制链接]
发表于 2017-6-12 22:28:50 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
本帖最后由 正树 于 2017-6-14 09:27 编辑

高手请跳过!
网上有很多很牛逼的宏程序,包括如亚德客,SMC他们的产品库生成软件,也有通过宏命令,来建模的。因为宏命令,执行的,是一套操作过程,所以由宏命令所产生的模型,是不会出现高版本文件,不兼容低版本软件之类的问题,就比较方便。

正文:

提一个宏命令的使用注意事项,当你眼瞅着一个牛鼻宏,但用sw一运行,就报错,确实是个很头疼的问题。可以尝试如下。

注意你的使用环境!


比如,你运行宏的时候,是在零件环境,还是装配环境,还是工程图环境,再或者,你干脆什么环境都没有,打开sw后,就启动宏。
因为有很多宏文件,最初就有环境调用的函数声明。如果你在本应该用于零件环境的宏,用于装配环境,就会报错。

附文:

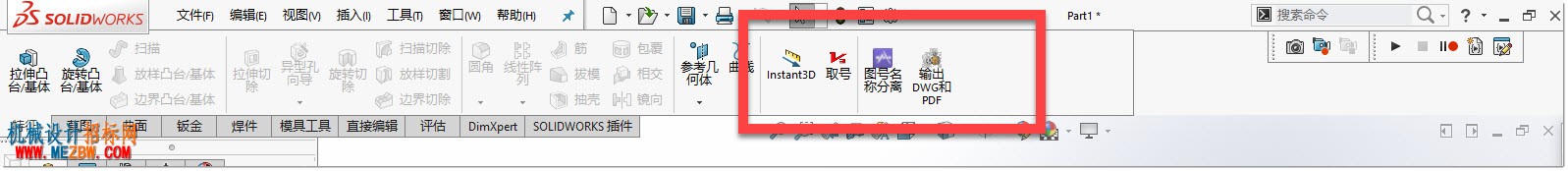

我们机械设计招标网SW设计库V3中,自己定义了一些宏按钮。
说一下我们怎么实现的。
今天我们招标网的网友,分享了一个单工程图输出DWG的宏,我就用这个为例。

2017-6-12 22.16.13.jpg

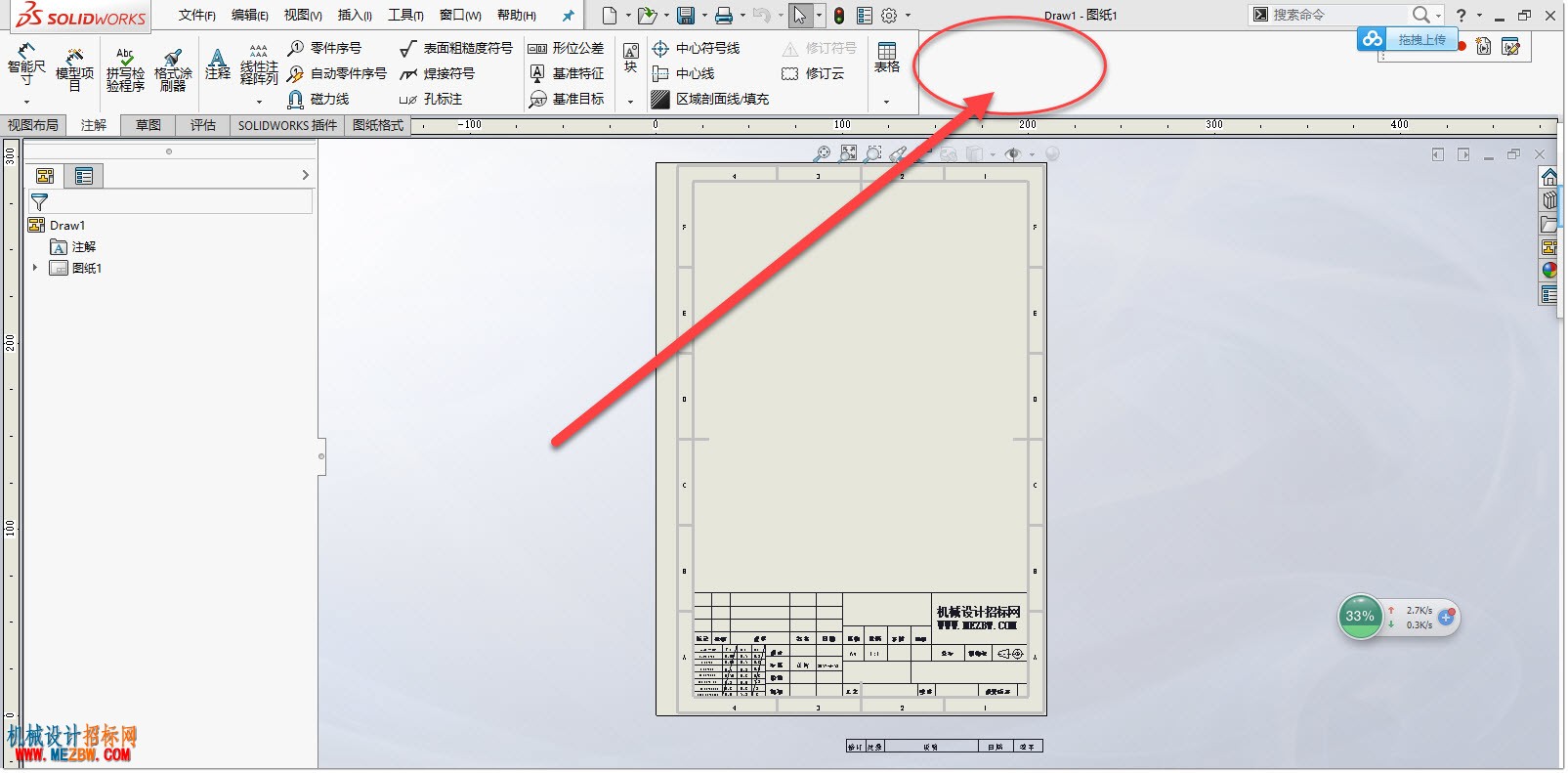

就做这里。

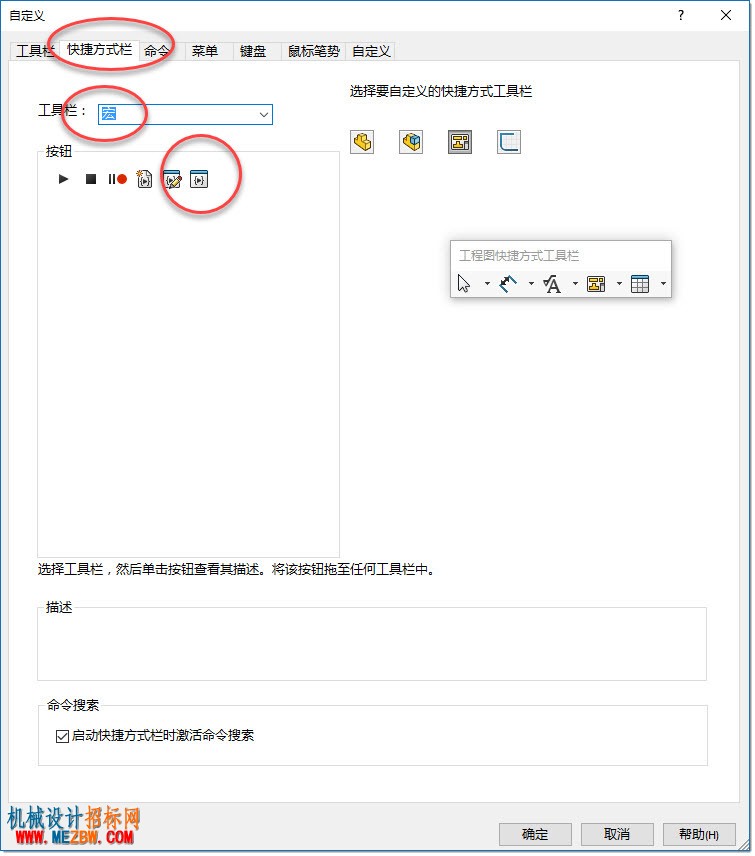

右键顶部-自定义-快捷方式栏-宏
2017-6-12 22.18.16.jpg
你看到,下面有个新建宏按钮。

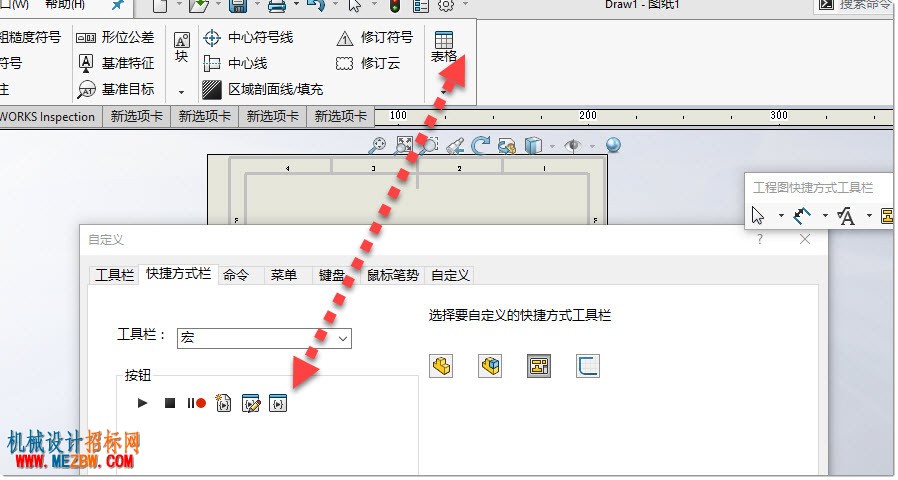

2017-6-12 22.20.14.jpg
鼠标左键按住,拖动到上边。

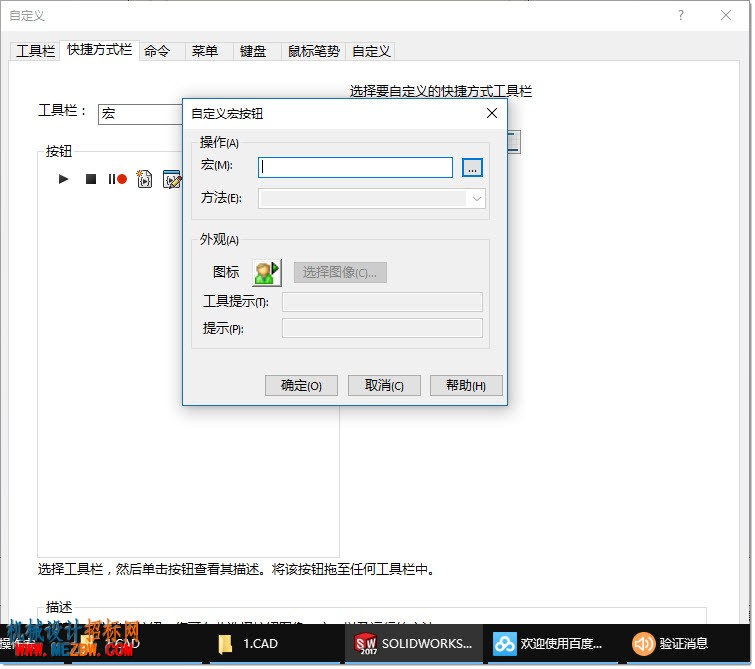

2017-6-12 22.22.08.jpg

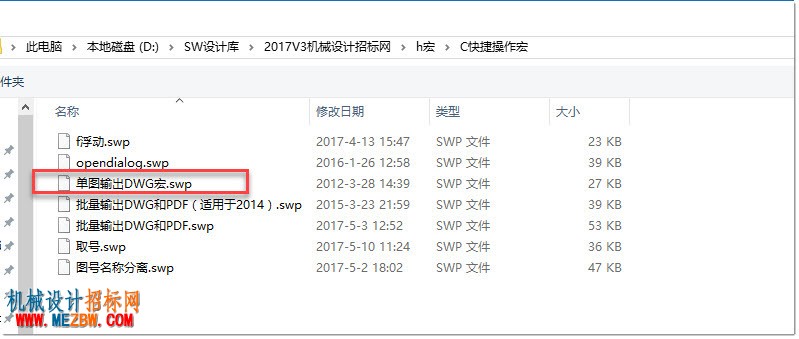

跳出了我们的宏文件选择框。我选择网友给的一键生成dwg。
2017-6-12 22.23.18.jpg

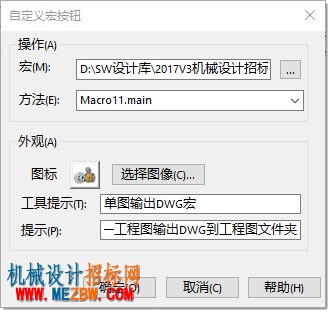

然后我做了一些编辑。
2017-6-12 22.25.01.jpg

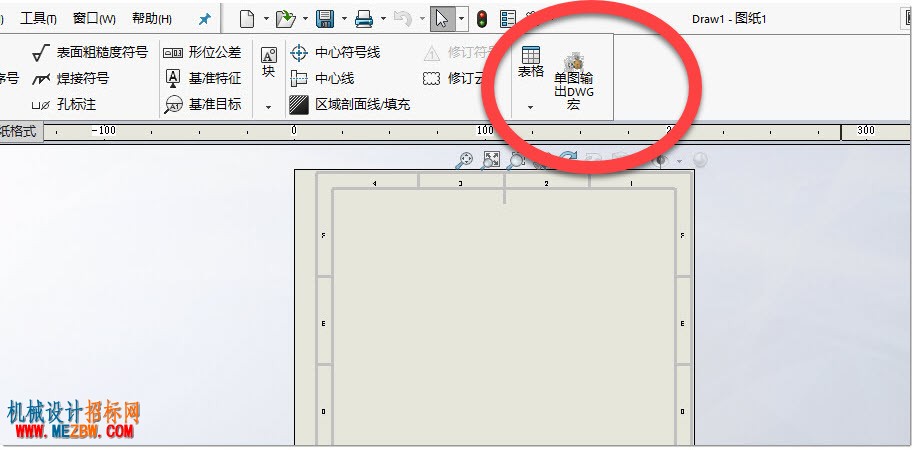

完工。
2017-6-12 22.25.47.jpg

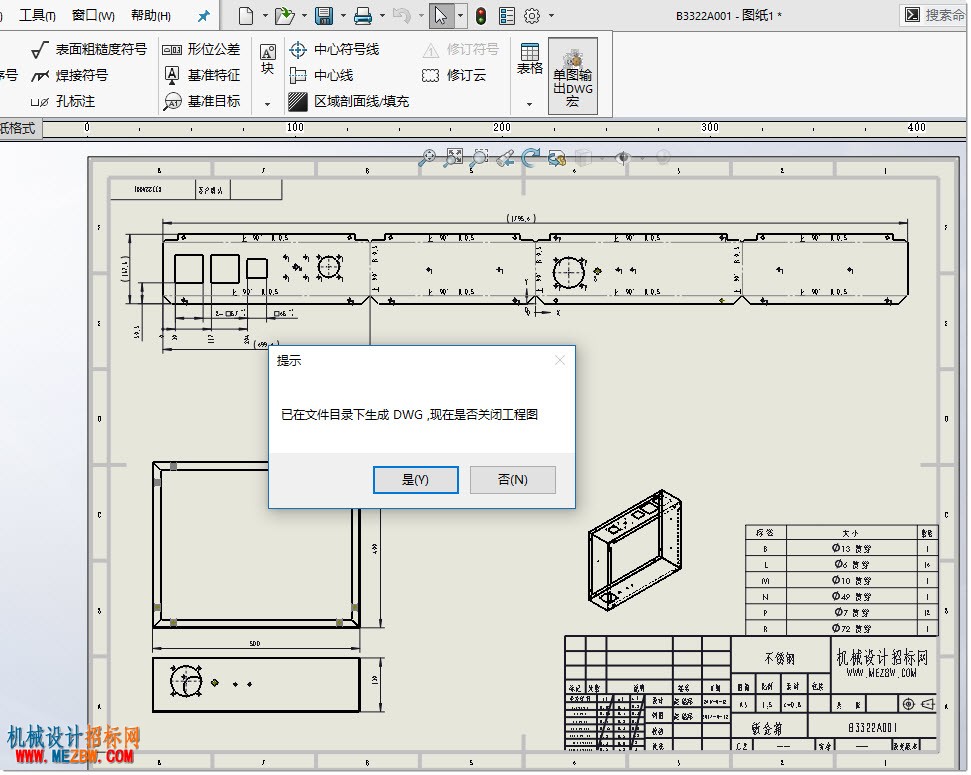

试试效果。

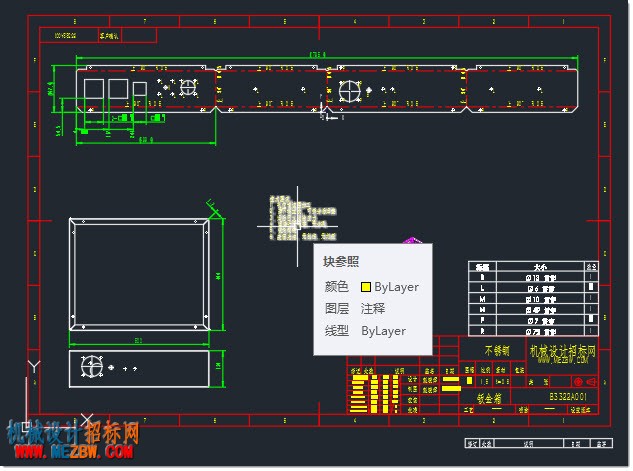

2017-6-12 22.27.33.jpg 2017-6-12 22.28.12.jpg




发表于 2019-12-29 10:18:29 | 显示全部楼层



用于装配环境
