《solidworks正树问答500+》161.CircuitWorks电路布板插件

halfsmoke

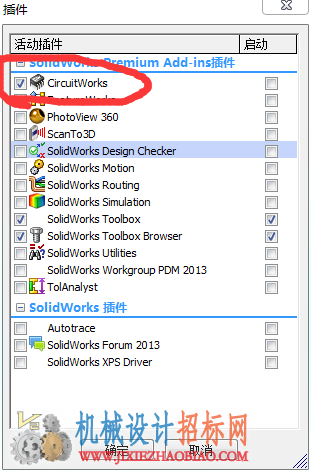

在solidworks系统自带的插件中，有这么个CircuitWorks插件，这个插件估计都见过，但明白的不太多，今天我们技术群的哥们给介绍了一下，于是抛砖引玉一下：
这个插件用于使用sw做电路板设计，系统自带了一些模型，但不是很多。
当我们和电气工程师合作的时候，需要电气工程师提供一个asc文件，然后通过这个CircuitWorks插件，就可以打开asc，并直接生成带特征实体的模型。
模型不再含有电气属性。

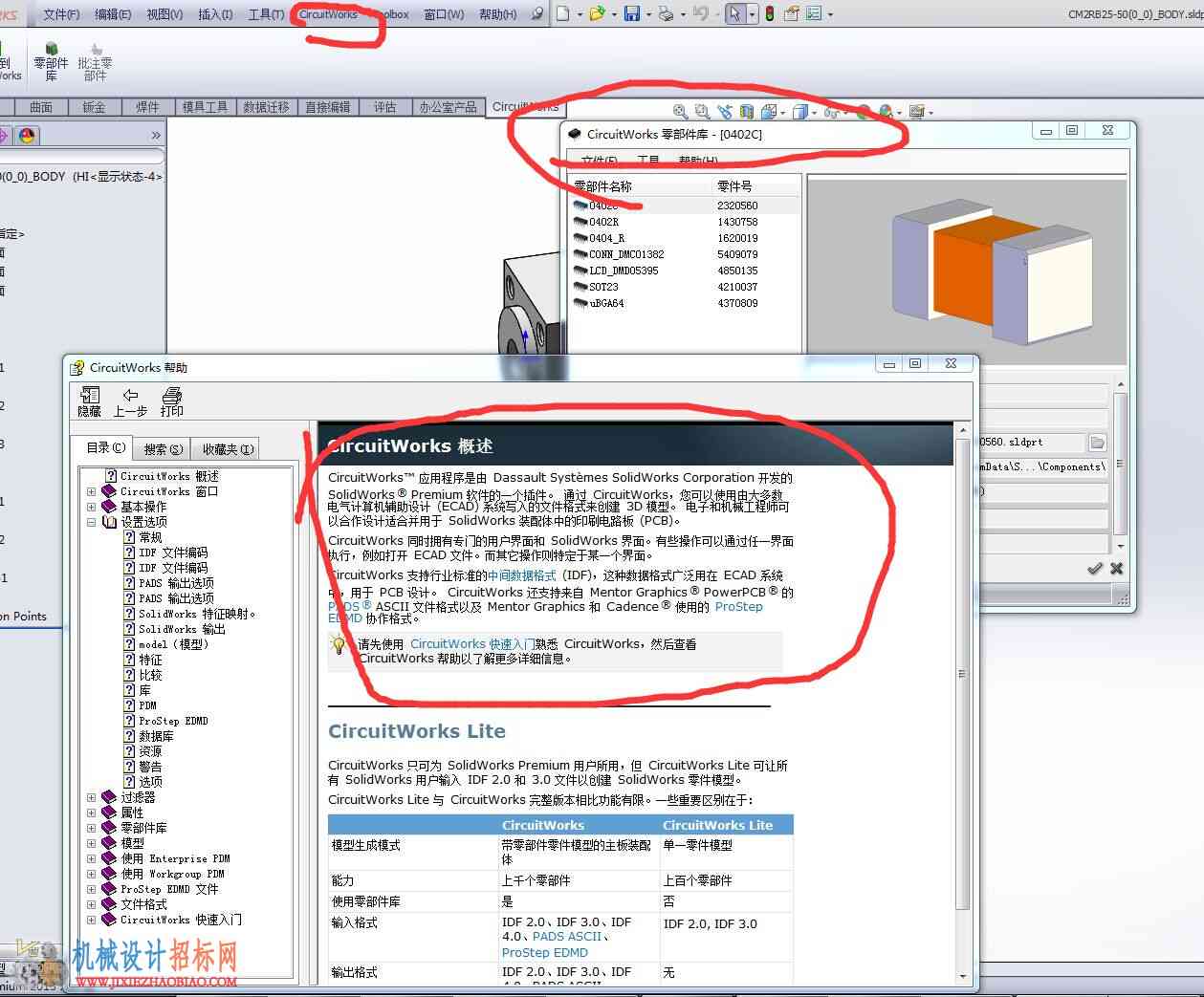

CircuitWorks插件有自己独立的帮助文档，貌似很庞大……赶紧学习吧机械兄弟们！会画方块不值钱，会给方块插上两根电线，你就值钱了。

正树

比如，可以用这个插件，把PROTELL之因的PCB布板图，直接生成为我们要的三维，连PCB图上的各个芯片之类的都会一起生成，可以方便的考虑电子产品的安全距离，结构干涉之类的事，要吧很方便的电子与结构合作
我只会这么一个功能。。。

这个插件，我现在也偶尔用一下，比如电子部的样板打回来，焊好，调试好，要做到结构里，很麻烦的要去把PCB板，连上面的元件都画成三维，用这个插件，一下子就生成了，PADS或者PROETEL布板文件都可以

其他哥们们的引文~可以参考
